Vlamvertragende XLPE koperen bedieningskabel

Productmodellen: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, enz.

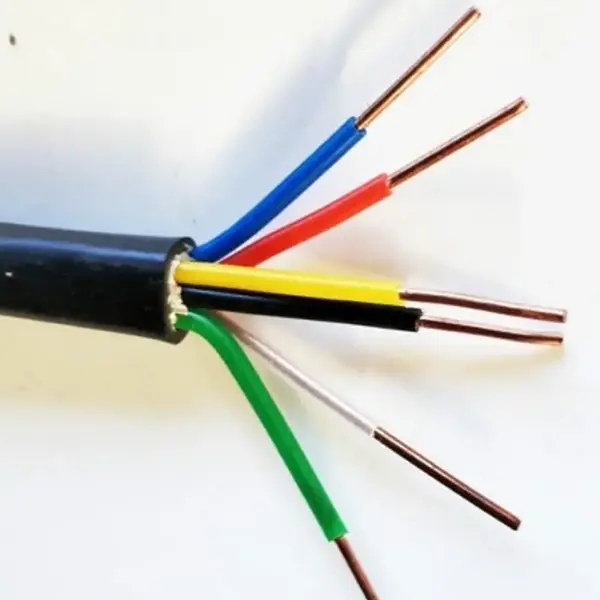

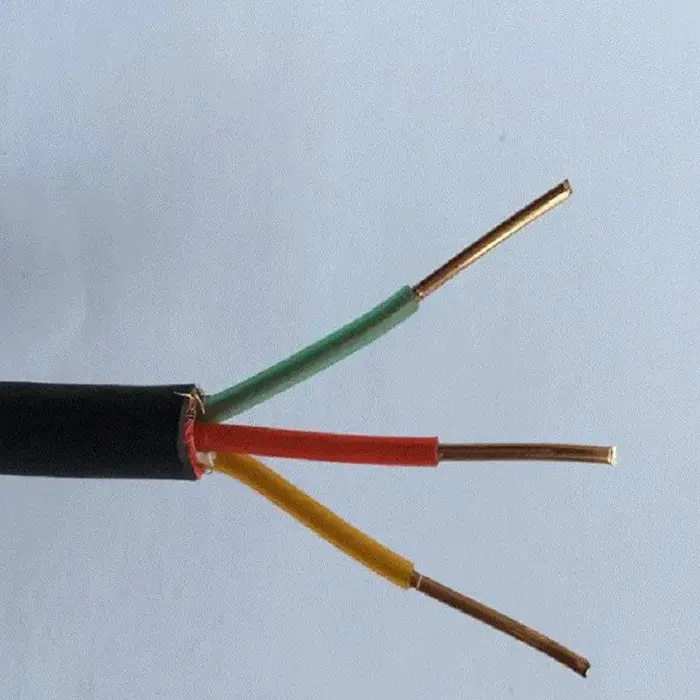

Vlamvertragende XLPE-koperbesturingskabel wordt gebruikt in laagspanningsbesturings- en signaalcircuits waar vlamvoortplanting beperkt moet worden. De standaardconstructie combineert een zuurstofvrije koperen geleider met XLPE-isolatie en een vlamvertragende buitenmantel, met vaste of flexibele geleiderconfiguraties die beschikbaar zijn voor verschillende bedradingsvereisten. Afgeschermde en gepantserde versies breiden het bereik uit naar installaties waar ook rekening moet worden gehouden met elektromagnetische interferentie of mechanische bescherming.

De XLPE-isolatie is gespecificeerd voor een maximale bedrijfstemperatuur op lange termijn van 90 °C, terwijl de kabel verkrijgbaar is in 450/750V-configuraties met meerdere aders en aderdoorsneden. Z(A, B, C) vlamvertragende kwaliteiten, afscherming, bepantsering en speciale lengtes kunnen worden geselecteerd op basis van het regelcircuit en de legomstandigheden.

Productspecificatie, afmetingen en technische parametertabel

Constructie en prestaties

1. XLPE-isolatie voor bedrading voor verhoogde temperatuurregeling

Het isolatiesysteem is gebaseerd op vernet polyethyleen in plaats van conventionele PVC-isolatie. Volgens de aangeleverde specificaties heeft de XLPE-laag een maximale bedrijfstemperatuur op lange termijn van 90 °C en een overbelastingstolerantie op korte termijn van 130 °C. Dit maakt de constructie geschikt voor besturingsapparatuur en elektrische installaties waarbij de kabel hogere bedrijfstemperaturen kan ervaren.

2. Koperen geleiders voor besturings- en signaalcircuits

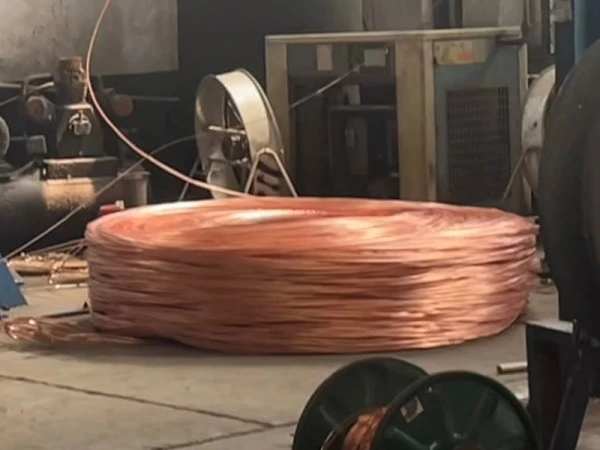

De geleidersspecificatie omvat 99,99% zeer zuiver zuurstofvrij koper, waarbij massieve geleiders van klasse 1 en flexibele geleiders van klasse 5 beschikbaar zijn. De keuze tussen starre en flexibele constructie kan worden afgestemd op de bedradingsmethode, klemmenopstelling en installatieruimte.

3. Vlamvertragende mantel en optionele bescherming

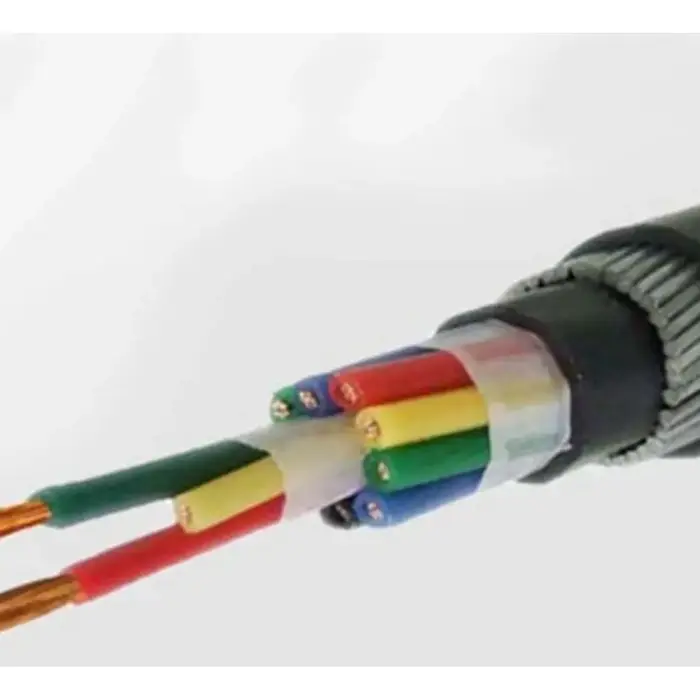

De buitenmantel kan van vlamvertragend PVC of polyethyleen (polyolefine) zijn, waarbij vlamvertragende kwaliteiten Z(A, B, C) verkrijgbaar zijn. Afgeschermde ZR-KYJYP- en gepantserde ZR-KYJV22- of ZR-KYJY23-configuraties voldoen aan aanvullende installatievereisten. Afscherming is relevant waar elektromagnetische interferentie onder controle moet worden gehouden, terwijl pantsering met stalen tape mechanische bescherming biedt voor specifieke legomstandigheden.

De kabelconfiguratie voor de installatie kiezen

De juiste constructie hangt van meer af dan de geleidergrootte. De kernhoeveelheid moet overeenkomen met het aantal besturings- of signaalcircuits, terwijl de geleiderklasse moet overeenkomen met de installatiemethode. Voor kabelgoten en vaste bedrading binnenshuis kan een ongepantserde constructie voldoende zijn. Afgeschermde versies kunnen worden overwogen voor circuits die worden beïnvloed door elektromagnetische interferentie, terwijl gepantserde versies bedoeld zijn voor installaties waarbij de kabel wordt blootgesteld aan mechanische druk of directe ingravingsomstandigheden.

Voor projecten die verminderde rook- en halogeeneigenschappen vereisen, moet de beschikbare WDZ rookarme vlamvertragende versie afzonderlijk worden gespecificeerd. Bij het routeren moet ook rekening worden gehouden met de minimale buigradius: de meegeleverde gegevens vermelden ≥6 keer de buitendiameter van de kabel voor niet-gepantserde versies, ≥8 keer voor de afgeschermde versie en ≥12 keer voor de gepantserde versies.

Typische toepassingen

1. Brandbeveiligings- en gebouwcontrolesystemen

Vlamvertragende XLPE-besturingskabels kunnen worden geïntegreerd in laagspanningsbesturingscircuits voor brandbeveiligingsapparatuur, gebouwautomatisering en aanverwante elektrische systemen. De kernhoeveelheid en de geleidergrootte moeten worden afgestemd op de besturingsapparatuur en de circuitopstelling, in plaats van alleen te worden geselecteerd op basis van de totale kabeldiameter.

2. Fotovoltaïsche apparatuur en energieopslagapparatuur

Schakelkasten, omvormergerelateerde apparatuur en energieopslagsystemen kunnen meerdere laagspanningssignaal- en besturingscircuits bevatten binnen een besloten installatieruimte. XLPE-isolatie biedt een hoger gespecificeerd bedrijfstemperatuurbereik dan de PVC-stuurkabels die gewoonlijk worden gebruikt voor toepassingen bij lagere temperaturen, afhankelijk van de feitelijke kabelspecificaties en bedrijfsomstandigheden.

3. Industriële automatisering en procesapparatuur

Het kabelassortiment kan worden gebruikt voor besturingscircuits die verband houden met motoren, pompen, ventilatoren, werktuigmachines, PLC-kasten en andere industriële apparatuur. Flexibele geleiderversies zijn nuttig wanneer de routering een grotere kabelflexibiliteit vereist, terwijl afgeschermde constructies kunnen worden overwogen voor signaalcircuits die worden blootgesteld aan elektromagnetische interferentie.

4. Ondergrondse nuts- en infrastructuurinstallaties

Gepantserde ZR-KYJV22- en ZR-KYJY23-configuraties bieden een optie voor installaties die extra mechanische bescherming vereisen, inclusief gespecificeerde directe ingraaftoepassingen. Ongewapende versies kunnen worden gebruikt in kabelgoten, binnenleidingen en kabelgoten waar door de installatiemethode al mechanische bescherming wordt geboden.

5. Energieapparatuur en exportgerichte projecten

Voor onderstations, elektriciteitscentrales, elektrische apparatuur en buitenlandse projecten moeten de vereiste kabelspecificaties worden bevestigd aan de hand van de projectnorm, spanningsklasse, installatiemethode en documentatievereisten. Productdocumentatie, testrapporten en haspelverpakkingen kunnen worden geregeld volgens de leveringsvereisten van het project.

Technische verificatie vóór bestelling

Voor een stuurkabelproject is de nuttigste informatie die vóór productie moet worden bevestigd de vereiste spanning, geleiderklasse, doorsnede, aantal kernen, vlamvertragende kwaliteit en installatieomgeving. Afscherming of pantsering moet worden gespecificeerd wanneer elektromagnetische interferentie of mechanische bescherming deel uitmaakt van de installatievereiste.

De meegeleverde technische gegevens hebben betrekking op geleiderdoorsneden van 0,75–6 mm² en standaard aderconfiguraties van 2 tot 61 aders. De leveringslengte kan worden aangepast, terwijl de kabelidentificatie gebruik maakt van meerkleurige aders met een groen-gele aardingskern. Voor exportorders kan de verpakking plastic haspels of gegaste houten haspels bevatten, afhankelijk van de verzendvereisten.

Veelgestelde vragen

1. Welke normen zijn er voor deze kabel gespecificeerd?

De meegeleverde productspecificatie vermeldt GB/T 9330 en GB/T 19666 als de toepasselijke nationale normen. Als een project aanvullende certificering, testrapporten of exportdocumentatie vereist, moet de vereiste documentenlijst vóór productie worden bevestigd.

2. Welk temperatuurbereik is gespecificeerd voor de XLPE-isolatie?

De technische gegevens specificeren een maximale bedrijfstemperatuur op lange termijn van 90 °C en een overbelastingstolerantie op korte termijn van 130 °C. De standaard minimale legtemperatuur is ≥0 °C, terwijl er een koudebestendige versie wordt vermeld voor directe constructie bij -30 °C.

3. Welke geleiderafmetingen en aderconfiguraties zijn beschikbaar?

Standaard geleiderdoorsneden zijn 0,75, 1,0, 1,5, 2,5, 4 en 6 mm². Standaard kernconfiguraties omvatten 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 en 61 kernen, waarbij speciale kernaantallen beschikbaar zijn voor productie op maat.

4. Wanneer moet een afgeschermde of gepantserde versie worden gespecificeerd?

Afgeschermde ZR-KYJYP kan worden overwogen wanneer het stuurcircuit bescherming tegen elektromagnetische interferentie vereist. Gepantserde ZR-KYJV22 of ZR-KYJY23 is bedoeld voor legomstandigheden waarbij extra mechanische bescherming vereist is, inclusief gespecificeerde directe ingraaftoepassingen. De eisen aan de buigradius verschillen tussen deze constructies.

5. Wat moet worden bevestigd voor een projectofferte?

Geef het vereiste model, de doorsnede van de geleider, het aantal kernen, de geschatte lengte, de legmethode en eventuele vereisten op het gebied van afscherming, bewapening, rookarme of koudebestendigheid op. Voor exportorders moeten ook de bestemming, de haspelvereisten en de vereiste technische of inspectiedocumenten worden bevestigd.

6. Kan de kabel in aangepaste lengtes geleverd worden?

Ja. De meegeleverde specificatie vermeldt klantgerichte leveringslengtes met een aangegeven lengtetolerantie van ±0,5%. Speciale kernaantallen en functionele configuraties kunnen ook worden besproken volgens de projectvereisten.
