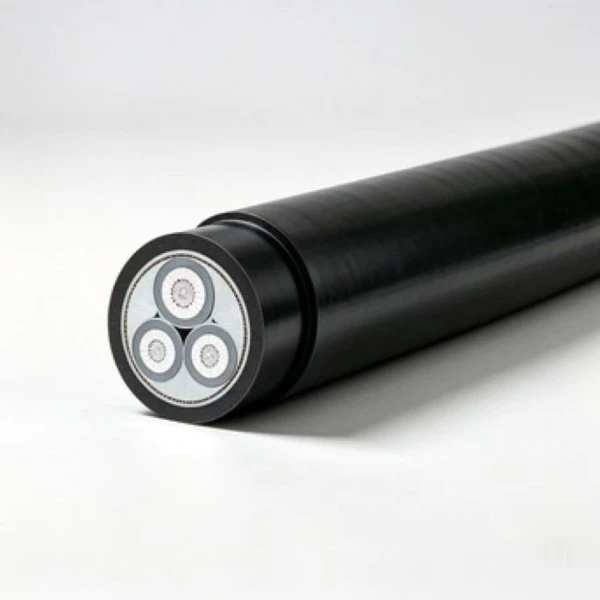

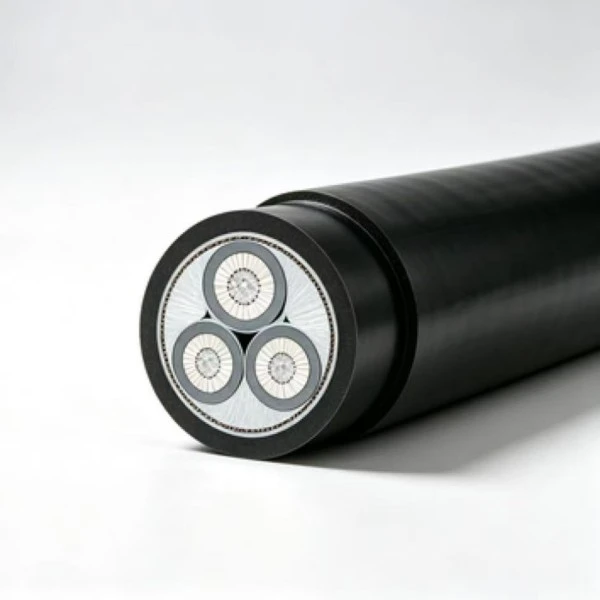

Aluminium XLPE laagspanningskabel

Aluminium XLPE-laagspanningskabel maakt gebruik van aluminium geleiders met XLPE-isolatie voor 0,6/1 kV laagspanningsstroomdistributie. De aluminium geleider vermindert het kabelgewicht in vergelijking met de koperen constructie, terwijl XLPE zorgt voor een stabiele elektrische isolatie bij de gespecificeerde bedrijfstemperatuur. De kabel kan worden geconfigureerd voor vaste installaties in fabrieken, buitendistributiesystemen, kabelgoten en andere toepassingen waarbij de legomstandigheden overeenkomen met de productspecificaties.

Productafmetingen en technische parameters

Gedeeltelijke ontladingstest

Technische prestaties

Buigradius

Voor eenaderige kabels bedraagt ​​de toegestane buigradius \(20\times(d+D)\pm5\%\).

Voor meeraderige kabels bedraagt ​​de toegestane buigradius \(15\times(d+D)\pm5\%\).

D = Werkelijke buitendiameter van de kabel (mm)

d = Werkelijke diameter van de geleider (mm)

Legtemperatuur

Voorverwarmen is verplicht bij plaatsing onder 0℃. De kabel moet worden behandeld en geïnstalleerd volgens de toepasselijke legprocedure bij lage temperaturen om het risico op mechanische schade aan de isolatie of mantel te verminderen.

Hoogteverschil leggen

Er is geen beperking op het verticale hoogteverschil volgens de meegeleverde technische informatie. Bij het plannen van verticale routes moet nog steeds rekening worden gehouden met de installatiemethode, de bevestigingswijze en het kabelgewicht.

Ampacity-correctiecoëfficiënten onder verschillende omgevingstemperaturen

Leg- en toepassingsscenario's

Binnen Vaste plaatsing binnen fabrieksgebouwen

Aluminium XLPE laagspanningsvoedingskabel kan worden gebruikt voor vaste laagspanningsdistributie in fabriekswerkplaatsen, magazijnen en andere industriële gebouwen. Typische kabelgeleiding omvat kabelgoten en aan de muur gemonteerde kabelsystemen. Bij de keuze van de geleidergrootte moeten de aangesloten belasting, de installatiewijze, de omgevingstemperatuur en het vereiste spanningsverlies samen worden gecontroleerd.

Buiten blootgesteld leggen

Voor vaste installaties buitenshuis kan de kabel langs geschikte constructies, elektriciteitspalen of andere ondersteunende systemen worden geleid, waar toegestaan ​​door de projectspecificatie. De mantel biedt bescherming bij normale blootstelling aan de buitenlucht, waarbij bij de installatie rekening moet worden gehouden met langdurig zonlicht, temperatuurschommelingen, vocht en mechanische belasting.

Het leggen in kabelgoten en tunnels

Kabelgoten en nutstunnels bieden gemeenschappelijke routes voor vaste stroomdistributiecircuits. De installatie moet voldoende warmteafvoer mogelijk maken en passende ondersteuning en bescherming bieden. In gesloten of gegroepeerde installaties moeten de correctiefactoren voor de capaciteit en de werkelijke omgevingsomstandigheden in aanmerking worden genomen in plaats van de luchtstroom rechtstreeks toe te passen.

Directe begrafenis in de bodem

Directe ingraving kan worden overwogen als de kabelconstructie, bodemgesteldheid en mechanische bescherming voldoen aan de projecteisen. De ingraafdiepte, drainage, externe belasting en de mogelijkheid van toekomstige uitgraving moeten vóór de installatie worden beoordeeld. Er kunnen beschermende maatregelen nodig zijn in corrosieve grond of op locaties die worden blootgesteld aan aanzienlijke mechanische krachten.

Nieuwe renovatieprojecten voor elektriciteitsnetwerken op het platteland

De kabel kan worden overwogen voor vaste laagspanningsdistributie bij de renovatie van het elektriciteitsnet op het platteland en soortgelijke infrastructuurwerkzaamheden. Aluminium geleiders verminderen het gewicht van de kabel, wat handig kan zijn wanneer lange kabelroutes aanzienlijke transport- en installatiewerkzaamheden vereisen. De afmetingen van de geleider moeten de verwachte belasting, routelengte, vereiste spanningsval en installatieomstandigheden volgen.

Veelgestelde vragen

Vraag 1: Voor welke spanningsklasse geldt de kabel? Kan het worden gebruikt voor buitenprojecten?

A: De nominale spanning is 0,6/1 kV voor algemene laagspanningsstroomdistributie. Afhankelijk van de constructie- en projectomstandigheden kunnen installatiemethoden bestaan ​​uit bovengrondse kabelgeleiding, kabelgoten en bepaalde direct ingegraven toepassingen. Bij gebruik buitenshuis dient rekening te worden gehouden met zonlicht, regen, temperatuur, mechanische bescherming en de gespecificeerde manteleigenschappen.

Vraag 2: Wat is de minimale buigradius en kan de kabel bij lage temperaturen worden geïnstalleerd?

A: Voor enkeladerige kabels is de gespecificeerde buigvereiste \(20\times(d+D)\pm5\%\), terwijl de vereiste voor meeraderige kabels \(15\times(d+D)\pm5\%\). Voorverwarmen is vereist als de omgevingstemperatuur tijdens het leggen lager is dan 0℃. De kabel mag niet met kracht worden gebogen of getrokken bij lage temperaturen, omdat PVC of andere polymere mantelmaterialen minder flexibel kunnen worden.

Vraag 3: Welke aderdoorsneden zijn er beschikbaar en kan de kabel in aangepaste lengtes worden geleverd?

A: De meegeleverde technische tabel bestrijkt nominale doorsneden van 1,5 mm² tot 1000 mm². Beschikbaarheid is afhankelijk van de gewenste specificatie en productieschema. Vereisten op maat en kabelmarkering kunnen worden besproken voor projectorders, waarbij het aantal, de geleidermaat en de vereiste leverdatum vóór de productie worden bevestigd.

Vraag 4: Wat zijn de belangrijkste overwegingen bij het kiezen van aluminium in plaats van koper?

A: Aluminium heeft een lagere dichtheid dan koper, waardoor het gewicht van de kabel afneemt en het transport en de hantering voor veel installaties eenvoudiger wordt. Het geleidermateriaal heeft in veel toepassingen ook lagere materiaalkosten. De selectie van geleiders mag echter niet alleen op de materiaalprijs gebaseerd zijn; stroomvoerende capaciteit, spanningsval, routelengte, aansluitmethode en installatieomstandigheden moeten allemaal worden gecontroleerd.

Vraag 5: Kunnen er Engelstalige testrapporten en technische documenten worden aangeleverd voor projecten in het buitenland?

A: Relevante fabrieksinspectiegegevens en elektrische testdocumenten kunnen worden geleverd volgens de productspecificaties en ordervereisten. Er kan Engelstalige documentatie worden opgesteld wanneer dit nodig is voor de beoordeling van buitenlandse projecten of voor douanedocumentatie. De exacte certificaten, testrapporten en documentformaat moeten worden bevestigd in overeenstemming met de bestemmingsmarkt en de projectacceptatievereisten.

Vraag 6: Is er aanvullende bescherming vereist voor directe begrafenis?

A: Directe ingraving mag alleen worden uitgevoerd als de kabelconstructie en de omstandigheden ter plaatse aan de toepasselijke eisen voldoen. Beschermhoezen of leidingen kunnen worden overwogen wanneer de kabel wordt blootgesteld aan sterke bodemcorrosie, hoge vochtigheid, voertuigbelasting, graafwerkzaamheden of andere mechanische risico's. De juiste ingraafdiepte en drainage moeten ook in het installatieplan worden opgenomen.

Vraag 7: Wat bepaalt de levertijd voor standaard- en maatwerkbestellingen?

A: De levertijd is afhankelijk van de doorsnede van de geleider, de kabelconstructie, de bestelhoeveelheid, de productiecapaciteit, de verpakkings- en documentatievereisten. Standaardspecificaties kunnen kortere productieschema's hebben als materialen en capaciteit beschikbaar zijn. Aangepaste bestellingen of bestellingen van grote volumes moeten vooraf bij de fabriek worden bevestigd, zodat de productie en verzending kunnen worden gecoördineerd met het projectschema.

Vraag 8: Welke invloed heeft de omgevingstemperatuur op de stroomvoerende capaciteit van de kabel?

A: Toegestane stroom verandert afhankelijk van de omgevingstemperatuur, omdat de omstandigheden voor warmteafvoer veranderen naarmate de omgevingstemperatuur stijgt of daalt. Bij de keuze van de geleidergrootte en de installatiemethode moet daarom rekening worden gehouden met de correctiecoëfficiënten in de technische tabel. Kabelgroepering, ventilatie, bodemtemperatuur en begraafomstandigheden kunnen ook de feitelijk toegestane stroom beïnvloeden.

Bij projectaanvragen moeten de vereiste spanning, geleiderdoorsnede, kabellengte, installatiemethode, omgevingsomstandigheden en hoeveelheid worden opgegeven, zodat de juiste specificatie en technische documenten kunnen worden bevestigd.
