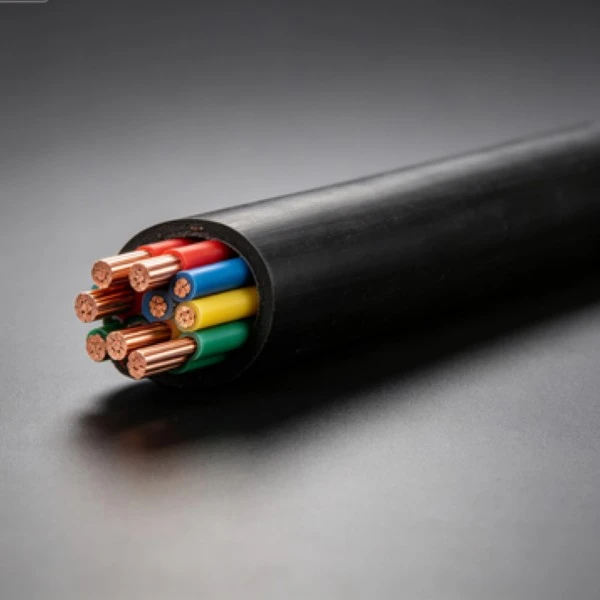

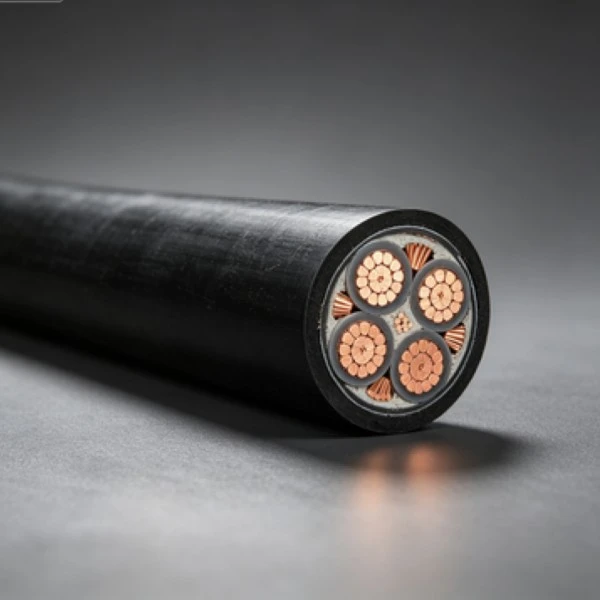

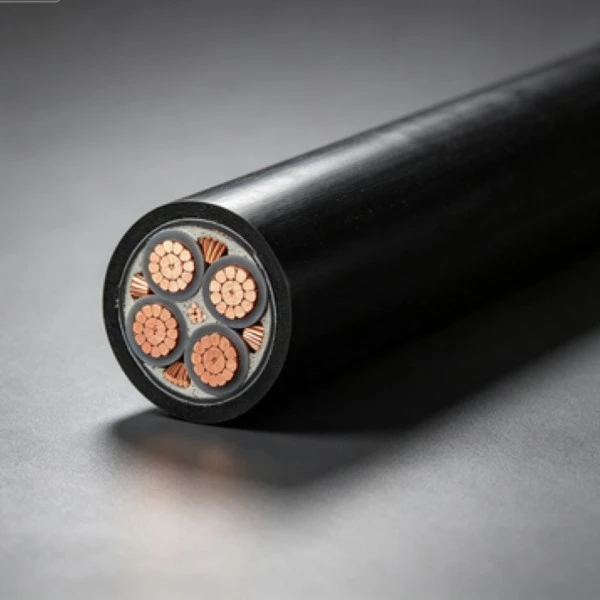

Koperen PVC-laagspanningskabel is een laagspanningsstroomkabelconstructie met koperen geleiders met PVC-isolatie. Qiancheng vervaardigt dit type kabel in verschillende geleiderafmetingen en configuraties voor de stroomverdeling in gebouwen, apparatuuraansluitingen en andere vaste laagspanningscircuits. De vereiste geleiderdoorsnede, installatiemethode, kabellengte en gebruiksomgeving moeten vóór productie worden bevestigd.
Qiancheng kan de productie regelen op basis van de vereiste geleiderdoorsnede, kabellengte, hoeveelheid en kabelconstructie. Gangbare geleiderafmetingen omvatten toepassingen van kleine vertakte circuits tot laagspanningsdistributie met hogere stroomsterkte. Voor projectbestellingen kunnen specificaties, verpakking, omhullingsmarkering en leveringsvereisten vóór productie worden bevestigd.
Beschikbare specificaties kunnen worden geselecteerd op basis van de vereiste geleidergrootte en installatieomstandigheden. Voor projecten die specifieke kabellengtes of identificatie-informatie vereisen, kan op maat gesneden levering en mantelidentificatie worden besproken.
Afgewerkte kabels kunnen worden geïnspecteerd op geleiderweerstand, isolatieconditie, maatconsistentie en andere toepasselijke vereisten. Inspectiegegevens en technische documenten kunnen worden verstrekt volgens de productspecificaties en projectvereisten.
De productiecontrole omvat de verwerking van geleiders, de extrusie van PVC-isolatie en de inspectie van afgewerkte kabels. Belangrijke afmetingen zoals geleiderdiameter, isolatiedikte en afgewerkte buitendiameter worden gecontroleerd aan de hand van de toepasselijke technische vereisten om de consistentie tussen productiebatches te behouden.
De afmeting en constructie van de geleider moeten worden afgestemd op de verwachte belasting, spanningsniveau, legmethode, omgevingstemperatuur en mechanische omstandigheden. Voor vaste binnenbedrading, kabelgoten, apparatuuraansluitingen en andere laagspanningstoepassingen kunnen andere specificaties nodig zijn, zelfs als de nominale spanning hetzelfde is.
|
Nominale sectie (mm²) |
Minimum aantal geleiderdraden |
Buitendiameter geleider (mm) |
Nominale dikte van PVC-isolatie/mm |
Geschatte buitendiameter van isolatie/mm |
Maximale geleiderweerstand bij 20℃ (Ω/km) koper |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Koperen geleiders zorgen voor het stroomvoerende pad, terwijl PVC-isolatie de geleider scheidt van de omgeving. Het werkelijke stroomvoerende vermogen en de toegestane bedrijfstemperatuur zijn afhankelijk van de geleidergrootte, installatiemethode, omgevingsomstandigheden en de toepasselijke kabelspecificatie.
PVC-verbindingen kunnen vlamvertragende eigenschappen bieden, afhankelijk van de geselecteerde materiaalformulering en de toepasselijke productnorm. Wanneer een project een bepaalde vlamvertragende classificatie specificeert, moet de vereiste kwaliteit worden bevestigd aan de hand van de technische documentatie van de kabel, in plaats van te worden aangenomen op basis van het PVC-materiaal alleen.
De PVC-isolatie en -mantel bieden bescherming tegen normale hantering en blootstelling aan de omgeving tijdens de juiste installatie. Tijdens de constructie moet de kabel nog steeds worden beschermd tegen overmatige trekkracht, scherpe randen, pletten en buigen buiten de gespecificeerde grenzen.
De kabel kan worden overwogen voor gewone laagspanningsinstallaties binnen en buiten, wanneer de gekozen PVC-constructie voldoet aan de omgevingsomstandigheden. Vocht, temperatuur, zonlicht, blootstelling aan chemicaliën en mechanische belasting moeten worden geëvalueerd voor installaties buiten de normale bedradingsomstandigheden van het gebouw.
De juiste geleiderafmetingen, circuitbescherming en installatiemethode zijn belangrijk voor een veilige werking. Bij de kabelkeuze moet rekening worden gehouden met de verwachte belastingsstroom, spanningsval, omgevingstemperatuur, groeperingsomstandigheden en de toegestane installatiemethode. Verborgen installatie moet ook voldoen aan de toepasselijke lokale elektriciteitsvoorschriften.
Koperen PVC-laagspanningskabels kunnen worden gespecificeerd voor laagspanningscircuits in huizen, appartementen en andere gebouwen, inclusief verlichtings-, stopcontact- en apparatuurvertakkingscircuits. Het leidingtype, de afmeting van de geleider en de installatievoorwaarden moeten worden bevestigd in overeenstemming met het elektrische ontwerp.
Typische toepassingen zijn onder meer winkels, kantoren, hotels, scholen, ziekenhuizen en andere commerciële of openbare gebouwen waar laagspanningsstroomcircuits vereist zijn. De kabelspecificatie moet overeenkomen met de circuitbelasting, routeringsmethode en lokale elektrische vereisten.
De kabel kan worden gebruikt voor geschikte tijdelijke of permanente laagspanningscircuits op bouwplaatsen, geprefabriceerde gebouwen en terreinfaciliteiten. Waar kabels worden blootgesteld aan herhaalde bewegingen, stoten of slepen, moet in plaats daarvan een constructie worden overwogen die specifiek bedoeld is voor flexibel gebruik.
Laagspanningscircuits in werkplaatsen, magazijnen, logistieke faciliteiten en andere lichtindustriële omgevingen kunnen dit type kabel gebruiken voor verlichting, apparatuuraansluitingen en stroomdistributie. Blootstelling aan stof, temperatuur, olie en chemicaliën moet worden beoordeeld bij het bepalen van de juiste mantel- en installatiemethode.
Toepassingen kunnen onder meer landelijke gebouwen, landbouwfaciliteiten, boerderijverlichting en andere laagspanningsinfrastructuur zijn. Buiten- of vochtige locaties vereisen aandacht voor vochtbescherming, UV-blootstelling, mechanische bescherming en de toepasselijke installatiemethode.
De kabel kan worden gebruikt in geschikte laagspanningscircuits voor verlichting, bewakingsapparatuur en ondersteunende elektrische voorzieningen in gemeenschappen, parkeerterreinen, parken en andere gemeentelijke omgevingen. De geselecteerde specificatie moet overeenkomen met de daadwerkelijke route- en omgevingsomstandigheden.
Voor projecten in het buitenland moeten de kabelconstructie en documentatie worden gecontroleerd aan de hand van de elektrische normen en certificeringsvereisten die van toepassing zijn op de bestemmingsmarkt. Geleiderafmetingen, spanningswaarde, isolatie- en manteleigenschappen, verpakking, markering en testdocumentatie kunnen vóór verzending worden bevestigd.
De kabel kan ook worden overwogen voor geschikte laagspanningsapparatuuraansluitingen, vertakte circuits en ondersteunende elektrische systemen. Toepassingen waarbij sprake is van continue beweging, hoge mechanische belasting, hoge temperaturen of gespecialiseerde eisen op het gebied van brandprestaties kunnen een andere kabelconstructie vereisen.
A: De doorsnede van de geleider moet worden geselecteerd op basis van de verwachte belastingsstroom, toegestane spanningsval, installatiemethode, omgevingstemperatuur en circuitlengte. De waarden in de technische tabel geven geleiderafmetingen en weerstandsgegevens weer, maar mogen niet op zichzelf worden gebruikt om de toegestane stroom voor een specifieke installatie te bepalen.
A: De technische tabel bevat zowel massieve als soepele constructies voor enkele kleinere geleiderformaten, zoals 1,5 mm², 2,5 mm², 4 mm² en 6 mm². De juiste constructie is afhankelijk van de benodigde flexibiliteit, installatiemethode en toepasselijke specificatie.
A: Typische inspectie-items kunnen de gelijkstroomweerstand van de geleider, de isolatieconditie, afmetingen en spanningsbestendigheidstests omvatten volgens de toepasselijke productnorm en aankoopspecificatie. Als een project specifieke inspectierapporten of testrapporten vereist, moeten deze vereisten vóór de productie worden bevestigd.
A: Overzeese bestellingen kunnen worden beoordeeld op basis van de vereisten op het gebied van spanning, kabelstandaard, markering, verpakking en documentatie van de bestemmingsmarkt. De toepasselijke norm moet vooraf worden gespecificeerd omdat de vereisten voor laagspanningskabels per markt verschillen.
A: Kabellengte, identificatiemarkering en verpakking kunnen worden besproken op basis van de productiespecificatie en bestelhoeveelheid. Voor aangepaste vereisten moeten de vereiste markeringsinformatie, lengtetolerantie, verpakkingsmethode en leveringshoeveelheid vóór productie worden bevestigd.
A: Geef de vereiste geleiderdoorsnede, kabelconstructie, nominale spanning, totale lengte, bestelhoeveelheid, toepassing, installatiemethode en leveringsbestemming op. Bij projectbestellingen dienen tevens de benodigde norm, keuringsdocumenten, mantelmarkering en verpakkingsspecificaties te worden meegeleverd.
A: Standaard PVC-laagspanningskabelconstructies worden over het algemeen geselecteerd op basis van de gespecificeerde installatiemethode. Wanneer de kabel voortdurend wordt gesleept, herhaaldelijk wordt gebogen of wordt getordeerd, moet een flexibele kabel worden overwogen die specifiek geschikt is voor mobiele diensten.
A: Bevestig het kabelmodel, de geleidergrootte, de nominale spanning, de kabellengte en de toepasselijke norm aan de hand van de projectspecificatie. Houd tijdens de installatie rekening met de vereiste buigradius en trekomstandigheden en bescherm de kabel tegen overmatige mechanische krachten, scherpe randen en ongeschikte blootstelling aan de omgeving.
Voor een offerte voor een koperen PVC laagspanningsvoedingskabel geeft u de vereiste geleidergrootte, spanningsniveau, hoeveelheid, kabellengte, installatiemethode en bestemming op. Qiancheng kan de specificatie beoordelen en de toepasselijke productie- en documentatievereisten bevestigen voordat de bestelling wordt geplaatst.
