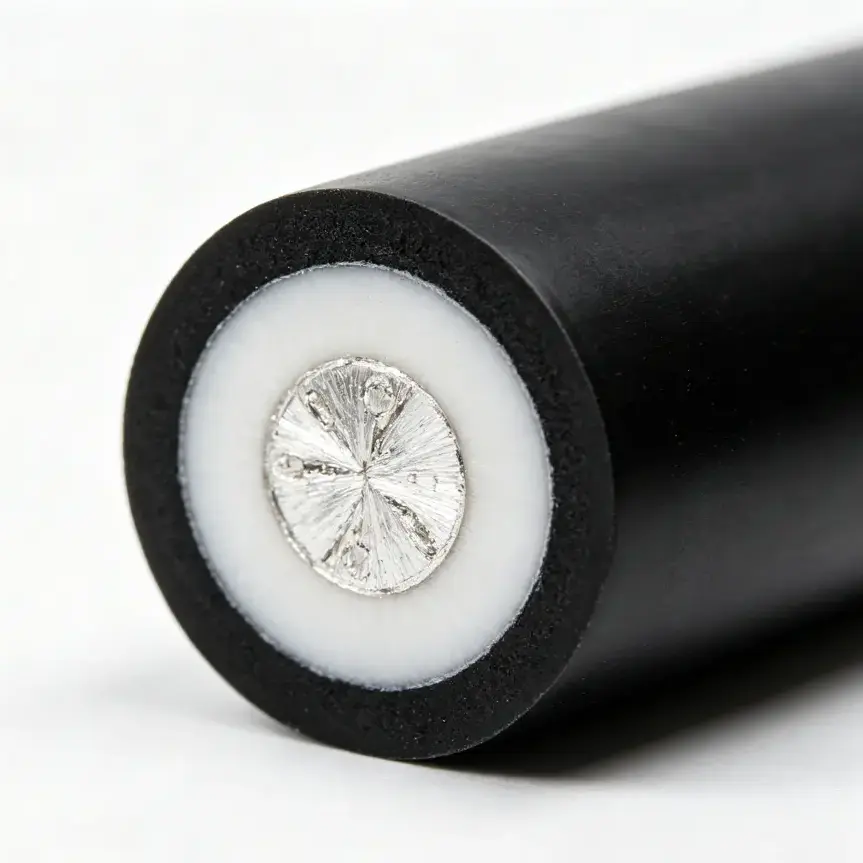

Qiancheng, een Chinese kabelfabrikant, levertAluminium PVC geïsoleerde ronde draadvoor vaste laagspanningsstroomdistributie en bouwbedradingstoepassingen. Deze kabel is voorzien van een aluminium geleider, PVC-isolatie en een beschermende buitenmantel en combineert een lichtgewicht constructie met praktische elektrische isolatie. Door de specificaties, installatievereisten en prestatiekenmerken te begrijpen, kunnen ingenieurs, aannemers en inkoopteams de juiste kabel voor betrouwbare elektrische systemen selecteren.
Aluminium PVC geïsoleerde ronde draad is ontworpen voor vaste elektrische installaties waarbij het gewicht van de geleider, isolatiebescherming en projectkosten belangrijke overwegingen zijn. Het BLVV-model van Qiancheng is voorzien van een eenaderige aluminium geleider met PVC-isolatie en een buitenste PVC-mantel, geschikt voor 300/500 V. Beschikbare geleiderdoorsneden variëren van 2,5 mm² tot 70 mm² in de vermelde specificaties. In deze gids worden de constructie van de kabel, de technische parameters, de belangrijkste voordelen, toepassingsscenario's, selectiecriteria en installatievoorzorgsmaatregelen uitgelegd, zodat kopers weloverwogen beslissingen kunnen nemen.
Aluminium PVC geïsoleerde ronde draad is een elektrische kabel die aluminium als geleidend materiaal en polyvinylchloride (PVC) als isolatie gebruikt. In de BLVV-constructie aangeboden door Qiancheng zorgt een PVC-buitenmantel voor een extra beschermlaag rond de geïsoleerde geleider.
De kabel is ontworpen voor vaste elektrische laagspanningsinstallaties. De nominale spanning bedraagt 300/500 V, waardoor een correcte toepassing en naleving van de lokale elektrische regelgeving essentieel zijn bij het specificeren ervan voor een project.
De combinatie van aluminium en PVC voldoet aan verschillende praktische eisen:
Het is belangrijk om dit product te onderscheiden van aluminiumkabels met XLPE-isolatie, gepantserde stroomkabels en flexibele snoeren. Hun elektrische specificaties, temperatuurlimieten, mechanische kenmerken en installatiemethoden kunnen aanzienlijk verschillen.
Bezoek de productpagina van Qiancheng met aluminium PVC geïsoleerde ronde draad voor productspecifieke informatie.
De prestaties van de kabel zijn afhankelijk van de interactie tussen de geleider, de isolatie en de buitenmantel. Elk onderdeel heeft een andere functie en de volledige constructie moet voldoen aan de eisen van de beoogde installatie.
De aluminium geleider voert elektrische stroom door het circuit. Vergeleken met koper is aluminium lichter in volume, wat gunstig kan zijn bij het hanteren van lange kabeltrajecten of het transporteren van aanzienlijke hoeveelheden kabel. Aluminium heeft echter een hogere elektrische weerstand dan koper, dus de afmetingen van de geleiders moeten rekening houden met stroom, spanningsval en installatieomstandigheden.
De primaire PVC-isolatie omringt de geleider en zorgt voor elektrische scheiding. De dikte ervan moet overeenkomen met het gespecificeerde kabelontwerp en de toepasselijke productnorm. Beschadigde isolatie, ongeschikte bedrijfstemperaturen of onjuiste installatie kunnen de elektrische veiligheid in gevaar brengen.
De externe PVC-mantel voegt een beschermingslaag toe tegen gewoon mechanisch contact en blootstelling aan de omgeving. Hoewel PVC nuttige weerstand tegen vocht en slijtage kan bieden, hangt het feitelijke beschermingsniveau af van de materiaalformulering, het kabelontwerp en de gebruiksomgeving. Er mag niet automatisch worden aangenomen dat een gewone PVC-mantel UV-bestendigheid, vlamvertragende eigenschappen of geschiktheid voor directe begraving biedt.
De resulterende eenaderige, ronde constructie is bedoeld voor geschikte toepassingen met vaste bedrading in plaats van onbeperkt gebruik in elke binnen- of buitenomgeving.
Technische gegevens moeten worden gecontroleerd voordat u een elektrische kabel bestelt. De volgende tabel geeft een overzicht van de BLVV-specificaties die zijn gepubliceerd door Qiancheng. Waarden zijn productreferentieafmetingen, geen universele waarden voor elke aluminium PVC-kabel.
| Nominale doorsnede | Minimale aantal geleiderdraden | Isolatiedikte (mm) | Schededikte (mm) | Maximale buitendiameter (mm) | Referentiegewicht (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Belangrijke specificatie-opmerking:De gepubliceerde tabel identificeert het minimumaantal geleiderdraden voor elke maat. Kopers moeten de exacte geleiderconstructie, toepasselijke normen, nominale bedrijfstemperatuur, stroombelastbaarheid en eventuele vereiste testrapporten bij de leverancier bevestigen voordat ze een bestelling plaatsen.
De buitendiameter en het referentiegewicht zijn bijvoorbeeld handig voor het schatten van de kabelrouteringsruimte, transportbelastingen en materiaalhoeveelheden. Ze stellen niet zelfstandig vast of een kabel een bepaalde elektrische belasting veilig kan dragen.
De lage dichtheid van aluminium is een praktisch voordeel bij projecten waarbij grote kabelhoeveelheden betrokken zijn. Vergeleken met een koperen geleider met een gelijkwaardige elektrische functie kan een aluminium geleider met de juiste afmetingen het gewicht van de geleider verminderen. Bij de uiteindelijke vergelijking van het kabelgewicht moet gebruik worden gemaakt van elektrisch geschikte geleiderafmetingen in plaats van eenvoudigweg gelijke dwarsdoorsneden te vergelijken.
De isolatie en de buitenmantel vervullen complementaire functies. Primaire isolatie zorgt voor elektrische scheiding, terwijl de mantel externe bescherming biedt. Deze opstelling kan nuttig zijn in vaste installaties waar de kabel wordt geïnstalleerd volgens de nominale omstandigheden en beschermd tegen overmatige mechanische spanning.
Het vermelde bereik van 2,5 mm² tot 70 mm² biedt kopers verschillende opties voor verschillende circuitvereisten. Een kleinere geleider kan geschikt zijn voor een circuit met relatief lage belasting, terwijl een grotere geleider kan worden overwogen voor hogere belastingen of langere kabelroutes. De definitieve selectie moet gebaseerd zijn op technische berekeningen en toepasselijke regelgeving.
Regelmatige maatopties kunnen specificatievergelijkingen en materiaalplanning vereenvoudigen. Voor projecten die specifieke lengtes, hoeveelheden, verpakkingen of vlamvertragende materiaalopties vereisen, moeten kopers vóór productie of verzending de beschikbaarheid en technische vereisten bij Qiancheng bevestigen.
Deze voordelen zijn het meest betekenisvol wanneer de kabel is afgestemd op de beoogde toepassing. Geen enkel geleidermateriaal of isolatiestructuur kan onjuiste afmetingen, slechte verbindingen of ongeschikte installatieomstandigheden compenseren.
De BLVV-kabel van Qiancheng is bedoeld voor geschikte vaste laagspanningsbedradingstoepassingen. Afhankelijk van de toepasselijke regelgeving en bevestigde productspecificaties omvatten mogelijke toepassingen:
Voordat u de kabel voor buiteninstallaties specificeert, moet u controleren of de specifieke PVC-formulering en het kabelontwerp zijn goedgekeurd voor de verwachte blootstelling. Voor directe begraving, omgevingen met hoge impact, gevaarlijke locaties of toepassingen die een bepaalde brandprestatieclassificatie vereisen, kan een speciaal ontworpen en op de juiste manier gecertificeerde kabel noodzakelijk zijn.
Het kiezen van een geschikte kabel vereist meer dan het afstemmen van een nominaal dwarsdoorsnede-oppervlak op een verwachte stroom. Een betrouwbaar selectieproces houdt rekening met het volledige elektrische circuit en de installatieomgeving ervan.
Controleer of de spanning van 300/500 V geschikt is voor het circuit en de toepasselijke elektrische code. Ga er niet vanuit dat een kabel geschikt is voor een andere spanningsklasse alleen maar omdat de fysieke constructie er hetzelfde uitziet.
Bepaal de verwachte belastingsstroom, circuitlengte, omgevingstemperatuur, installatiemethode, groepering met andere kabels en toegestane spanningsval. De elektrische weerstand van aluminium is hoger dan die van koper, dus een directe vervanging op maat is mogelijk niet geschikt.
Identificeer potentiële blootstelling aan vocht, zonlicht, chemicaliën, slijtage, schokken en hitte. Controleer of extra leiding-, draagprofiel-, ondersteunings- of mechanische bescherming vereist is.
Aluminium geleiders vereisen klemmen en connectoren die specifiek geschikt zijn voor aluminium. Bevestig de toegestane geleidergrootte, het aansluitmateriaal, de voorbereidingsmethode en het aanhaalmoment. Verkeerde aansluitingen kunnen overmatige weerstand en oververhitting veroorzaken.
Voordat u een bestelling bevestigt, vraagt u het technische gegevensblad, de toepasselijke productnormen, de testdocumentatie, de verpakkingsgegevens en het leveringsschema op. Controleer bij grotere projecten of de meegeleverde kabelmarkering en batchdocumentatie overeenkomen met de goedgekeurde specificatie.
Een correcte installatie is essentieel voor het bereiken van betrouwbare elektrische prestaties. Zelfs een kabel die volgens de juiste specificaties is vervaardigd, kan onveilig worden als deze op onjuiste wijze wordt geïnstalleerd of afgesloten.
Wanneer aluminium geleiders worden aangesloten op koperen geleiders, gebruik dan goedgekeurde connectoren die zijn ontworpen voor de specifieke combinatie van materialen. De verbindingsmethode moet rekening houden met compatibiliteit, contactweerstand en eventuele voorbereidingsvereisten die zijn gespecificeerd door de fabrikant van de connector.
Voor projecten met veeleisende brandveiligheidseisen dient u de precieze vlamvertragende classificatie en ondersteunend testbewijs te bevestigen. Een PVC-mantel alleen garandeert niet dat de kabel aan een bepaalde brandveiligheidsnorm voldoet.
De gepubliceerde productbeschrijving specificeert een nominale spanning van 300/500V. Controleer vóór installatie altijd de productmarkering en -documentatie aan de hand van de vereisten van het beoogde circuit.
Aluminium biedt een lagere dichtheid en kan het gewicht van de geleider verminderen, wat handig is voor handling en transport. Aluminium heeft echter een hogere elektrische weerstand dan koper. De afmeting van de geleider, de aansluitcompatibiliteit en de installatievereisten moeten daarom zorgvuldig worden geëvalueerd.
Qiancheng's gepubliceerde BLVV-specificatietabel vermeldt nominale doorsneden van 2,5, 4, 6, 10, 16, 25, 35, 50 en 70 mm². Bevestig de huidige beschikbaarheid en eventuele speciale maat- of lengtevereisten rechtstreeks bij de leverancier.
Het kan geschikt zijn voor bepaalde toepassingen met vaste bedrading buitenshuis, wanneer de productspecificaties en installatieomstandigheden dit toelaten. Direct zonlicht, blootstelling aan water, temperatuur en mechanische schade moeten worden beoordeeld. Ga er niet van uit dat alle met PVC omhulde kabels geschikt zijn voor langdurige blootstelling aan UV of directe begraving.
Nee. De vlamvertragende prestaties zijn afhankelijk van de specifieke materiaalformulering, het kabelontwerp en de toepasselijke testnorm. Als vlamvertragende prestaties vereist zijn, vraag dan om bevestiging van de geleverde versie en de ondersteunende testdocumentatie.
Bij de selectie moet rekening worden gehouden met de belastingsstroom, kabellengte, spanningsval, omgevingstemperatuur, installatiemethode, kabelgroepering en lokale elektrische vereisten. Een gekwalificeerde elektrische ontwerper moet de uiteindelijke afmeting van de geleider verifiëren in plaats van alleen op de nominale doorsnede te vertrouwen.
Geef het kabelmodel, de nominale spanning, de doorsnede van de geleider, de vereiste lengte, de totale hoeveelheid, de installatieomgeving, de toepasselijke norm, de bestemmingsmarkt, de verpakkingsvereisten en eventuele speciale prestatie-eisen op. Deze informatie helpt de leverancier de compatibiliteit van de specificaties te beoordelen en een nauwkeurigere offerte op te stellen.
Aluminium PVC geïsoleerde ronde draad is een praktische optie voor geschikte vaste laagspanningsinstallaties die een lichtgewicht geleider en een beschermende PVC-isolatie-en-mantelstructuur vereisen. Succesvolle specificatie hangt van meer af dan alleen de prijs: spanningswaarde, geleiderafmetingen, aansluitcompatibiliteit, blootstelling aan het milieu en conformiteitsdocumentatie hebben allemaal invloed op de prestaties op de lange termijn.
Qiancheng levert BLVV-kabelspecificaties voor projectevaluatie, met vermelde geleidergroottes van 2,5 mm² tot 70 mm². Als u kabel aanschaft voor een gebouw, fabriek of elektriciteitsdistributieproject, bekijk dan uw technische vereisten voordat u het definitieve model selecteert. Bezoek dan de productpagina Aluminium PVC geïsoleerde ronde draad om de beschikbare informatie te bekijkenneem contact met ons opmet de door u gewenste maat, spanning, hoeveelheid, installatievoorwaarden en leveringsbestemming. Het team van Qiancheng kan u helpen bij het bespreken van geschikte specificaties en offertedetails voor uw project.
