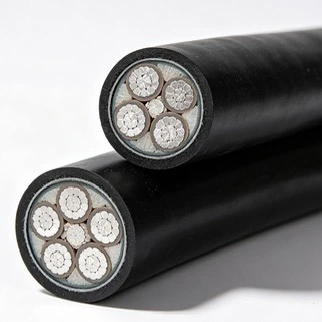

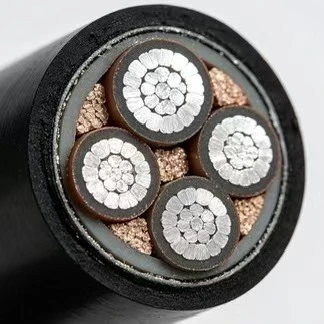

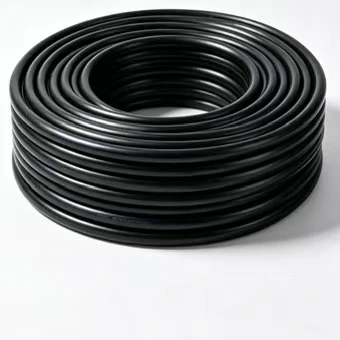

Qiancheng aluminium XLPE LSZH laagspanningsvoedingskabel heeft een hittebestendige en vochtbestendige structuur voor betrouwbare krachtoverbrenging. Het is vlamvertragend, rookarm, niet giftig en genereert bij brand geen corrosieve dampen. Het lichtgewicht ontwerp verlaagt de projectkosten. Het is geschikt voor stroomdistributiescenario's met hoge eisen op het gebied van brandveiligheid en milieubescherming, zoals openbare gebouwen, spoorvervoer en ondergrondse ruimtes.
|
Nominale doorsnede van de geleider (mm²) |
Isolatiedikte (mm) |
Schededikte (mm) |
Geschatte buitendiameter van de kabel (mm) |
DC-weerstand van Al-geleider (Ω/km) |
Testspanning (kV/5min) |
Ampacity-Al in lucht (A) |
Ampacity-Al in direct begraven grond (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Qiancheng Aluminium XLPE LSZH laagspanningsstroomkabel maakt gebruik van halogeenvrije grondstoffen. Het zorgt voor een hoge rookdoorlating tijdens de verbranding zonder giftig corrosief gas, waardoor de evacuatie van personeel wordt vergemakkelijkt. Het voldoet aan hoogwaardige brandveiligheidsspecificaties voor spoorwegvervoer, ziekenhuizen enzovoort, met overvloedige acceptatiegegevens van overzeese openbare bouwprojecten als ondersteunend bewijs.
Vergeleken met koperkernkabels met dezelfde specificatie wordt het eigen gewicht met ca. 30%, waardoor de kosten van grondstoffen, zeetransport en handmatig leggen omlaag gaan. Het biedt opmerkelijke voordelen voor gemeentelijke hoofdlijnprojecten over lange afstanden. Anders dan de inferieure aluminium kabels op de markt, maakt dit product gebruik van een gloednieuwe aluminium staaf van hoge zuiverheid, waardoor overmatige weerstand en het risico van oververhitting veroorzaakt door gerecycled onzuiver aluminium worden vermeden.
XLPE-isolatie maakt een bedrijfstemperatuur op lange termijn van 90 ℃ mogelijk. Het beschikt over verouderingsbestendigheid, zuur-alkalibestendigheid en vochtbestendigheid. Het is bestand tegen scheuren en veroudering bij langdurige plaatsing buiten of in kabelgleuven, presteert beter dan met PVC geïsoleerde kabels en verlaagt de kosten voor onderhoud en vervanging in een later stadium.
Voor elke partij Qiancheng Aluminium XLPE LSZH laagspanningsvoedingskabel worden testarchieven inclusief verbrandingstest, spanningsbestendigheidstest en weerstandstest gedurende 5 jaar bewaard. Het opnieuw testen van monsters op locatie door de klant wordt ondersteund. Wij beschikken over een CNAS-geaccrediteerd laboratorium; alle tests worden in eigen beheer uitgevoerd zonder uitbesteding.
Halogeenvrije en zware metaalvrije constructie. Bij brand wordt zonder zeer giftig corrosief gas slechts een kleine hoeveelheid lichte rook gegenereerd, waardoor de zichtbaarheid bij evacuatie van de brandsituatie behouden blijft en het risico op verstikking en vergiftiging wordt verminderd. Het is vlamvertragend om de voortdurende vlamverspreiding langs kabels tegen te gaan en snelle brandescalatie te voorkomen.
Stabiele soortelijke weerstand van zeer zuivere aluminium geleider met een DC-weerstand van 20 ℃ die voldoet aan de normen. De temperatuurstijging is controleerbaar tijdens langdurig gebruik. XLPE-isolatie met uniforme dikte doorstaat de netfrequentie-spanningsbestendigheidstests voor alle afgewerkte kabels. De isolatieprestaties blijven stabiel onder complexe omgevingen zoals vochtige kabelgoten en ondergrondse nutstunnels, waardoor het risico op elektrische lekkage en kortsluiting afneemt. Feitelijke metingen van meerdere overzeese gemeentelijke projecten laten een veel lager uitvalpercentage zien dan niet-standaardkabels.
De flexibele en slijtvaste mantel is bestand tegen schade door slepen en buigen tijdens de constructie om het gevaar van elektrische schokken te verminderen. Grondstoffen bevatten geen schadelijke halogeenstoffen en geen scherpe geur voor installatie in gesloten ruimtes, waardoor een langdurige veilige stroomvoorziening voor dichtbevolkte locaties wordt gegarandeerd.
Laagspanningsstroomdistributie voor metrotunnels, lightrailplatforms en ondergrondse passages.
Stroomdistributiecircuits voor afdelingen en noodgebieden in ziekenhuizen en gezondheidscentra.
Brandveiligheid en algemene stroomdistributie voor tentoonstellingscentra, hoge kantoorgebouwen, scholen en winkelcentra.
Uitgebreide nutstunnels, ondergrondse parkeergarages en civiele luchtverdedigingsprojecten.
Lichtgewicht, milieuvriendelijke stroomdistributielijnen voor buitengebruik voor nieuwe stadswijken en industrieparken.
De minimale omgevingstemperatuur mag niet lager zijn dan 0℃. Voorverwarmen van kabels wordt aanbevolen voor constructie onder lage temperaturen om brosscheuren in de mantel te voorkomen.
Minimale buigradius ≥ 15 keer de buitendiameter van de kabel. Blijf uit de buurt van scherpe randen en hoeken om krassen op de isolatielaag te voorkomen.
Geschikt voor het leggen van kabelgoten binnenshuis, installatie boven het hoofd en het leggen van kabelgoten. Langdurige onderdompeling in water is verboden.
Voor aluminium-geleiderverbindingen moeten speciale aluminium aansluitklemmen worden gebruikt, met bijpassende brandwerende accessoires voor verbindingen.
Houd de bedrading zoveel mogelijk uit de buurt van hittebronnen met hoge temperaturen om de levensduur van de kabel te verlengen.

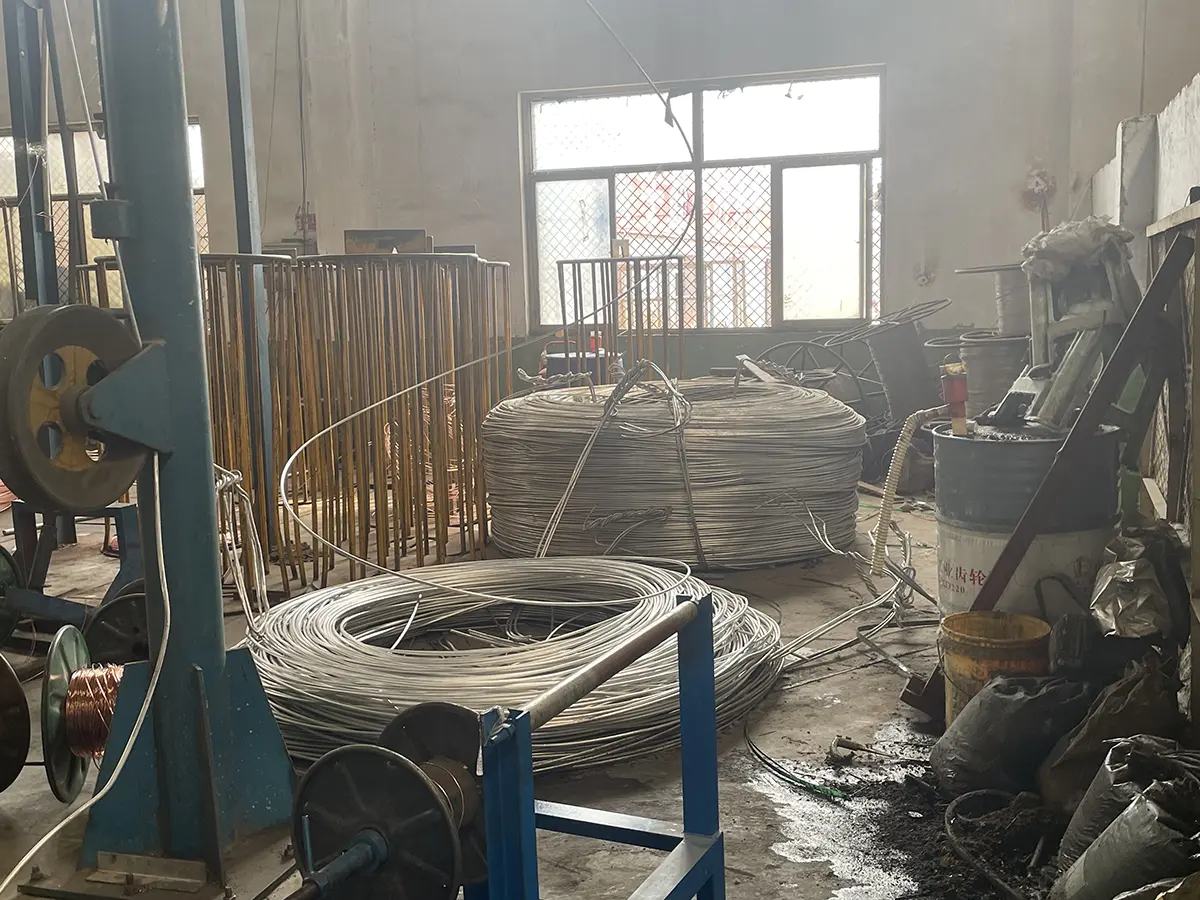

Qiancheng is een grootschalige fabrikant van fysieke kabels. Informatie over fabrieksgebouwen, productielijnen en testlaboratoria is controleerbaar. We hebben talrijke overzeese infrastructuurprojecten uitgevoerd. Qiancheng aluminium XLPE LSZH laagspanningsvoedingskabel ondersteunt lengtesnijden en aangepaste kabelmarkering. Er zijn complete sets Chinees-Engelse testcertificaten beschikbaar om de acceptatie van projecten en de douane-inklaring te vergemakkelijken.
A: Dit product voldoet aan hoogwaardige brandveiligheidsspecificaties voor spoorvervoer. We hebben acceptatiegevallen van meerdere overzeese openbare spoorwegprojecten. Volledige testdocumenten worden verstrekt en hertesten door derden worden ondersteund om een soepele projectacceptatie te vergemakkelijken.
A: De aluminium kern heeft een lager gewicht en lagere kosten voor materiaal, zeevracht en plaatsing, geschikt voor langeafstandslijnen. Het stroomvoerende vermogen is echter inferieur aan dat van een koperen kern. Varianten met koperen kern hebben de voorkeur voor korteafstandslussen met hoge stroomsterkte.
A: Direct gebruik van gewone koperen aansluitingen wordt niet aanbevolen. Er moeten speciale aluminium aansluitklemmen worden gebruikt voor verbindingen tussen aluminium geleiders, en brandwerende accessoires moeten op de verbindingen worden geïnstalleerd om oververhittingsproblemen als gevolg van slecht contact te voorkomen.
A: XLPE-isolatie is vochtbestendig en zuur-alkalibestendig. Alle afgewerkte kabels doorstaan tests op het gebied van spanningsbestendigheid op netfrequentie en leveren stabiele isolatieprestaties onder omstandigheden in nutstunnels. Niettemin is langdurige onderdompeling in water ten strengste verboden; anders zal de veroudering van de mantel nog steeds worden versneld.
A: De omgevingstemperatuur bij het leggen mag niet onder de 0 ℃ dalen. Verwarm kabels voor onder werkomstandigheden bij lage temperaturen. Geforceerd slepen en buigen is verboden om brosse scheurschade aan de mantel bij lage temperaturen te voorkomen.
A: Houd de bedrading uit de buurt van scherpe randen van componenten om krassen op de mantel en isolatie te voorkomen. Houd ondertussen kabels uit de buurt van hittebronnen met hoge temperaturen om de levensduur te verlengen.
