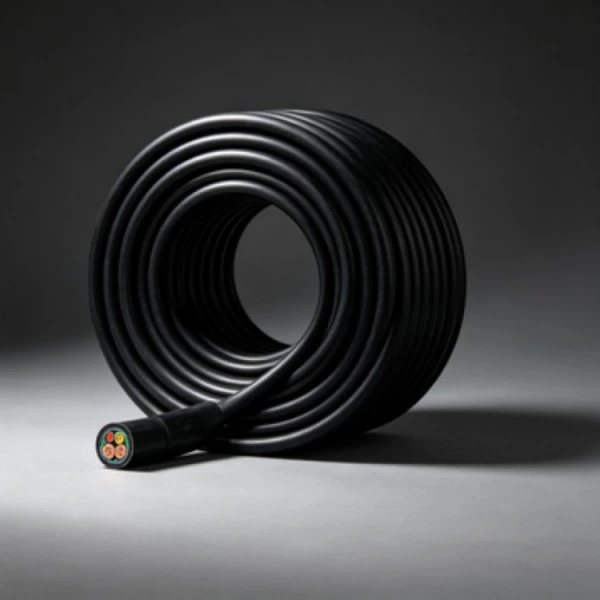

Koperen XLPE-laagspanningskabel combineert koperen geleiders met verknoopte polyethyleen (XLPE) isolatie voor laagspanningsstroomtransmissie en -distributie. De beschikbare geleiderafmetingen dekken algemene bouw-, apparatuur- en distributietoepassingen, waarbij massieve en gestrande geleiderconstructies zijn opgenomen in de vermelde specificaties. Kabelmaat, installatiemethode en projectvereisten moeten vóór productie worden bevestigd.
| Nominale doorsnede (mm²) | Min. geleider draden | Leider OD (mm) | XLPE-isolatiedikte (mm) | Ongeveer. isolatie buitendiameter (mm) | Max. geleiderweerstand bij 20℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75±0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8±0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6±0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6±0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5±0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5±0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3±0,20 | 2.0 | 27.5 | 0.0470 |

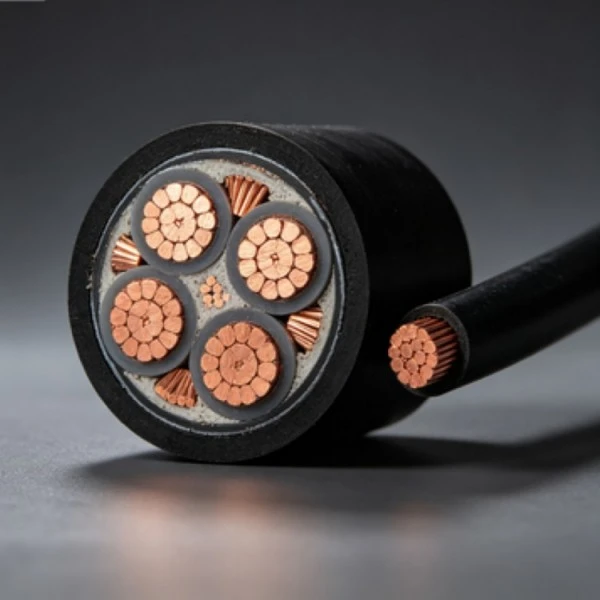

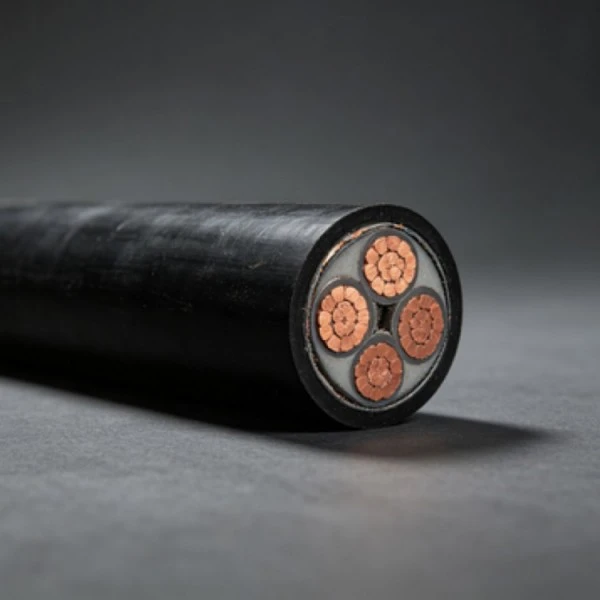

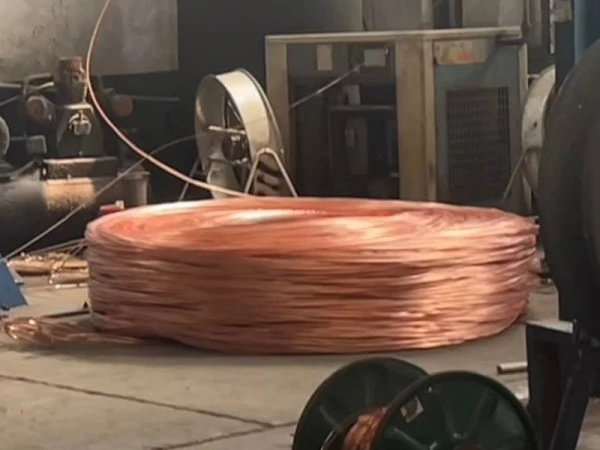

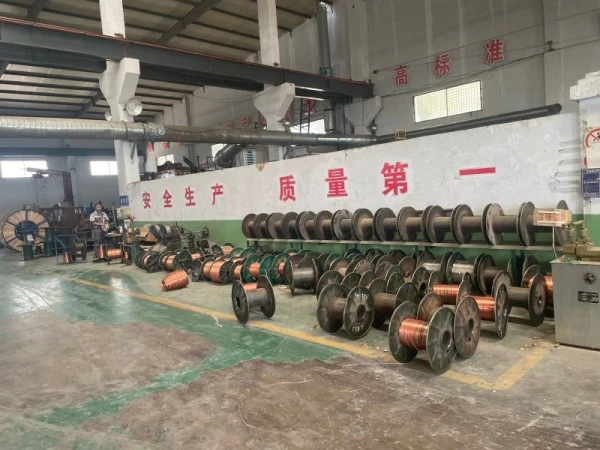

De geleider vormt het hoofdstroomvoerende pad van de kabel. De geleverde specificaties omvatten zowel massieve als gestrande constructies met kleinere doorsneden, terwijl grotere maten gebruik maken van meeraderige gestrande geleiders. Geleiderweerstandswaarden bij 20℃ zijn vermeld in de technische tabel voor specificatieverificatie.
Verknoopt polyethyleen zorgt voor de primaire elektrische isolatie rond de koperen geleider. Vergeleken met gewoon thermoplastisch polyethyleen wordt XLPE vaak gekozen voor stroomkabels waarbij een hoger thermisch vermogen en stabiele isolatie-eigenschappen vereist zijn. De werkelijke bedrijfstemperatuurlimieten moeten de toepasselijke productspecificaties volgen.
Geleiderdiameter, isolatiedikte en geschatte geïsoleerde diameter variëren afhankelijk van de nominale doorsnede. Deze waarden zijn belangrijk bij het controleren van de kabelcompatibiliteit met klemmen, leidingen, kabelgoten en andere installatiecomponenten.
De isolatie biedt bescherming tegen normaal hanteren tijdens de kabelinstallatie. De kabel mag echter niet worden behandeld als vervanging voor een speciale flexibele of gepantserde constructie waarbij de installatie voortdurende beweging, ernstige mechanische impact, overmatige trekkracht of andere speciale omstandigheden met zich meebrengt.
De combinatie van een koperen geleider en XLPE-isolatie zorgt voor een conventionele laagspanningskabelconstructie voor elektrische distributie. Geleiderweerstand, isolatieafmetingen en spanningsbestendigheidseisen moeten vóór acceptatie worden geverifieerd aan de hand van de toepasselijke norm en projectspecificatie.
Koperen XLPE-laagspanningskabels kunnen worden gespecificeerd op basis van de elektrische belasting, installatieomgeving en vereiste geleiderconstructie in plaats van simpelweg een doorsnede te selecteren op basis van nominale stroom.
De afmetingen van de afgewerkte kabel moeten worden gecontroleerd aan de hand van de toepasselijke productspecificaties. Voor de meegeleverde AC-spanningstestvereiste is de kabel bestand tegen3,5 kV gedurende 5 minutenzonder afbraak bij omgevingstemperatuur. De toepasselijke testprocedure en acceptatiecriteria moeten worden bevestigd aan de hand van de relevante norm voor de bestelde kabel.
Continue identificatie kan de naam van de fabrikant, het productmodel en de nominale spanning omvatten, in overeenstemming met de toepasselijke markeringsvereisten. Specifieke markeringsinhoud kan vóór productie worden bevestigd wanneer de kabel wordt geleverd voor een overzeese of projectspecifieke toepassing.
Inspectie kan betrekking hebben op de weerstand van de geleider, afmetingen van de afmetingen, de staat van de isolatie en de gespecificeerde elektrische tests. Wanneer het project fabrieksinspectiegegevens of aanvullende testdocumentatie vereist, moeten deze vereisten worden bevestigd wanneer de bestelling wordt geplaatst.
Kabelgoten kunnen worden gebruikt voor de stroomverdeling in gebouwen, fabrieken, kelders en soortgelijke installaties. Stroom- en besturingskabels moeten worden gerangschikt volgens het elektrische ontwerp, met voldoende ruimte voor warmteafvoer en toegang voor inspectie. Steunen, bevestigingsintervallen en kabelscheiding moeten voldoen aan de toepasselijke installatiespecificaties.
Voor directe ingraving moeten het kabeltraject, de ingraafdiepte, de bodemgesteldheid en de mechanische bescherming worden bepaald in overeenstemming met het projectontwerp. Scherpe voorwerpen en overmatige mechanische belasting moeten tijdens het leggen worden vermeden. Wanneer de installatie kan worden blootgesteld aan uitgravingen of externe schokken, moet aanvullende mechanische bescherming worden overwogen.
Leidinginstallatie kan worden gebruikt voor verborgen bedrading in scheidingswanden, vloerconstructies en andere beschermde routes. De binnenkant van de kabelgoot moet vrij zijn van vuil en scherpe randen, en het trekken van de kabel moet binnen de toegestane mechanische limieten blijven. Kabelverbindingen moeten zich in toegankelijke aansluitdozen of distributieapparatuur bevinden, en niet in verborgen leidingsecties.
Verticale installaties op hoge hoogte vereisen aandacht voor het gewicht van de kabel en de bevestigingswijze. Kabels moeten op passende afstanden worden ondersteund, in plaats van hun volledige gewicht op één verbindingspunt te laten inwerken. Het bevestigingssysteem moet ook overmatige beweging en mechanische belasting tijdens onderhoud voorkomen.
Voor installatie buitenshuis moet rekening worden gehouden met zonlicht, temperatuur, vocht, mechanische bescherming en de constructie van de kabelmantel. Voor kabelgeleiding boven het hoofd moeten passende steunen en vrije ruimten worden voorzien. Wanneer de kabel wordt blootgesteld aan omstandigheden buiten het nominale toepassingsbereik, kan een alternatieve mantel- of kabelconstructie vereist zijn.
De vermelde specificaties variëren van 1,5 mm² tot 400 mm². Kleinere maten omvatten opties voor massieve en meeraderige geleiders, terwijl grotere maten gebruik maken van meerdraads gestrande constructies. De vereiste maat moet worden geselecteerd op basis van de belastingsstroom, spanningsval, installatiemethode en toepasselijke elektrische vereisten.

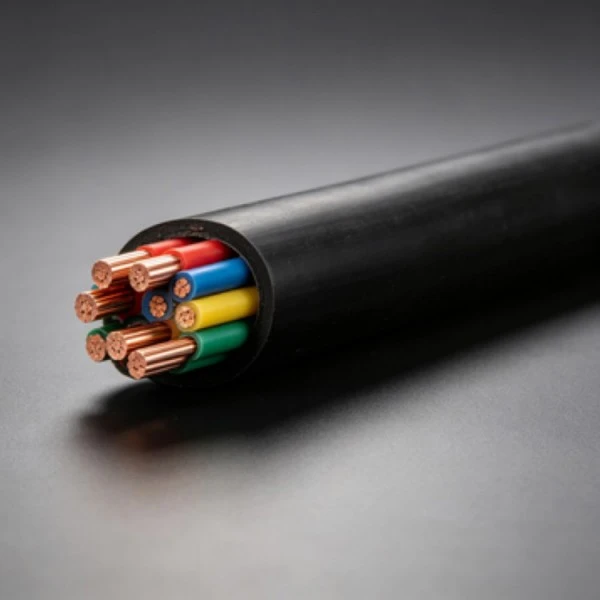

Massieve geleiders gebruiken een enkele geleiderdraad, terwijl gestrande constructies uit meerdere draden bestaan. Massieve geleiders kunnen geschikt zijn voor vaste bedrading waarbij flexibiliteit geen belangrijke vereiste is. Gevlochten geleiders zorgen voor een eenvoudiger bediening wanneer de kabel rond apparatuur of via ingewikkelder installatiepaden moet worden geleid.
Geef de doorsnede van de geleider, de constructie van de geleider, de nominale spanning, de vereiste kabellengte, het aantal, de installatiemethode en de plaats van levering op. Bij projectbestellingen moeten tevens de geldende norm, keuringsdocumenten, markeringseisen en verpakkingsspecificaties worden bevestigd.
Aangepaste kabellengtes en identificatiemarkering kunnen worden besproken volgens de productiespecificatie en bestelhoeveelheid. Geef voor aangepaste bestellingen de vereiste lengte, tolerantie, markeringsinhoud, verpakkingsmethode en leveringsschema op, zodat deze details vóór productie kunnen worden gecontroleerd.
Afhankelijk van de toepasselijke productnorm en aankoopspecificatie kan de inspectie bestaan uit het testen van de geleiderweerstand, maatmetingen, isolatiegerelateerde controles en het testen van de AC-spanningsbestendigheid. Als een project een specifiek fabriekstestrapport of inspectieformaat vereist, moet dit vóór de productie worden vermeld.
Het kan worden overwogen voor buiten- of ondergrondse toepassingen wanneer de geselecteerde kabelconstructie en mantel geschikt zijn voor de installatieomgeving. Bodemomstandigheden, vocht, zonlicht, mechanische belasting en installatietemperatuur moeten worden beoordeeld voordat de specificatie wordt bevestigd.
Een standaard laagspanningskabelconstructie mag niet automatisch worden gespecificeerd voor continu slepen, herhaaldelijk buigen of torsiebewegingen. Apparatuur die aan deze eisen voldoet, vraagt normaal gesproken om een flexibele kabelconstructie die speciaal geschikt is voor mobiele diensten.
Bevestig het productmodel, de doorsnede van de geleider, de constructie van de geleider, de isolatieafmetingen, de kabellengte, de markering en de toepasselijke norm. Bij herhaalde projecten helpt het consistent houden van deze specificaties de verschillen tussen productiebatches te verkleinen en de inkomende inspectie te vereenvoudigen.
Geef de vereiste geleidergrootte, constructie, kabellengte, aantal, installatiemethode en bestemming op.Qianchengkan vóór de productie de technische vereisten beoordelen en de beschikbare specificatie en documentatie bevestigen.
