Modellen: MC-0,38/0,66, MCP-0,38/0,66, MCP-0,66/1,14, MCP-1,9/3,3, enz.

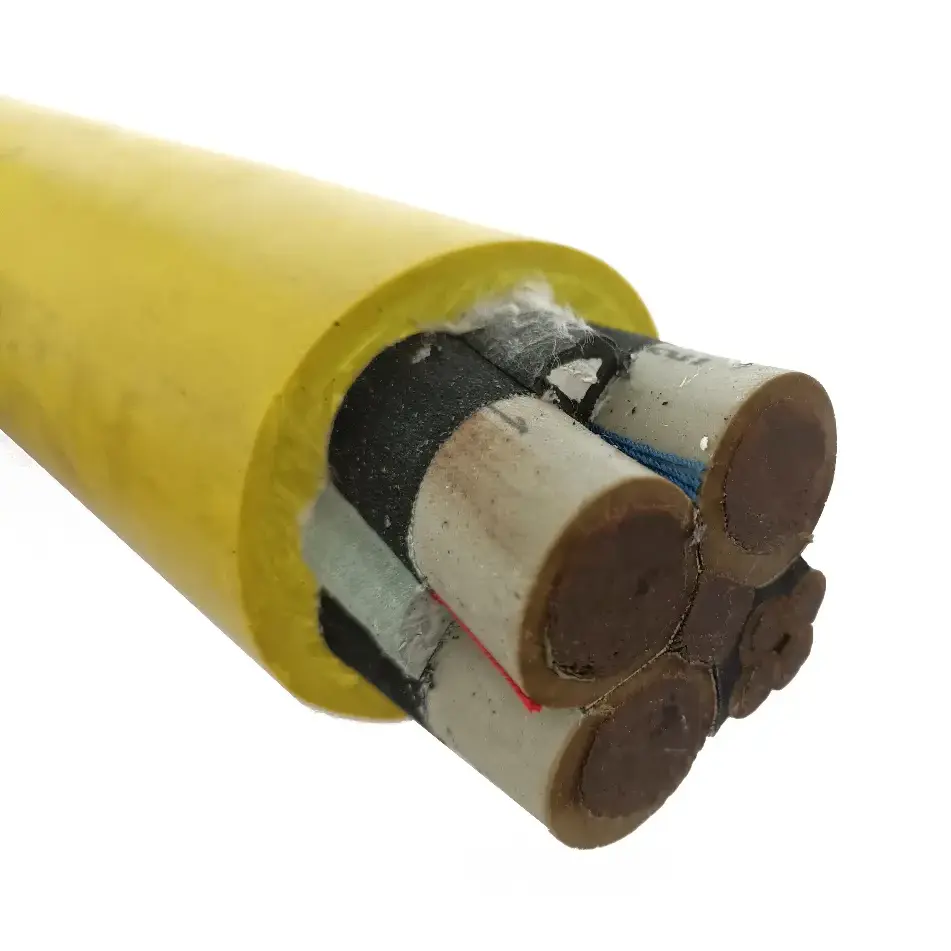

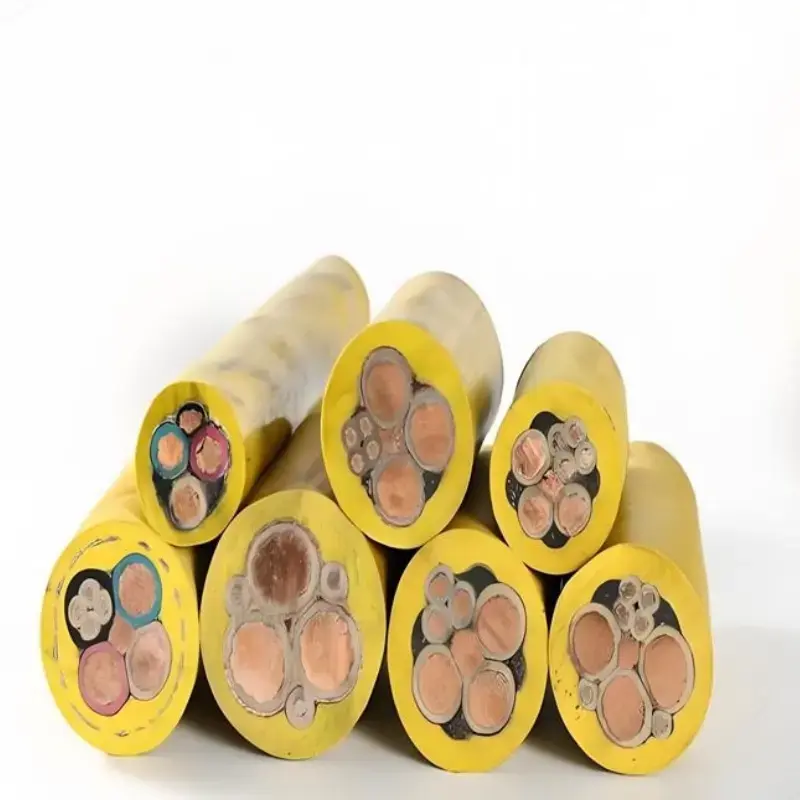

Afgeschermde Coal Shearer-rubberkabel wordt gebruikt voor mobiele stroomvoorziening en besturingsverbindingen op ondergrondse mijnbouwapparatuur zoals kolenschaar. De constructie combineert een meerstrengige, zuurstofvrije koperen geleider, speciale rubberen isolatie, metalen afscherming en een zeer sterke rubberen omhulsel. De meegeleverde specificaties omvatten verschillende spanningsniveaus en geleiderdoorsneden voor toepassingen waarbij de kabel wordt blootgesteld aan herhaalde bewegingen, buigen, slepen en mechanisch contact.
|
Parametercategorie |
Parameteritem |
Technische Index |
|
Structuurconfiguratie |
Materiaal geleider |
Zeer zuiver zuurstofvrij koper; meeraderige flexibele geleider, bestand tegen veelvuldig buigen en torsie |
|
|
Dwarsdoorsnede van de geleider |
16 mm²~120 mm² |
|
|
Isolatielaag |
Rubberen isolatie voor speciale doeleinden, extrusiebestendig en scheurbestendig |
|
|
Afschermende laag |
Composiet metalen schild van koperdraadvlechtwerk en vezels |
|
|
Buitenmantel |
Hoge sterkte rubberen omhulsel, slijtvast, oliebestendig, sleepbestendig en slagvast |
|
|
Kernconfiguratie |
Composiet power-core plus controle-core structuur; meerkernige opties beschikbaar |
|
Elektrische prestaties |
Nominale spanning (kV) |
0,38/0,66, 0,66/1,14, 1,9/3,3 |
|
|
Isolatieweerstand @20℃ |
≥50 MΩ·km |
|
|
Vermogensfrequentie Spanningsbestendig |
Doorloop de AC-spanningstest zonder storing gedurende 5 minuten |
|
|
Geleider DC-weerstand |
Voldoet aan de eisen van de MT 818- of GB/T 12972-normen |
|
Vlamvertragende en brandwerende prestaties |
Brandwerendheidsgraad |
Voldoet aan de brandwerendheidseisen voor mijnwerkomstandigheden; betrouwbare power-on onder korte termijn omgeving met hoge temperaturen |
|
|
Vlamvertragende kwaliteit |
Voldoet aan de MT 386 vlamvertragende norm voor mijnbouw; zelfdovend bij verwijdering van de vlam |
Dit kabeltype is bedoeld voor ondergrondse mobiele mijnbouwapparatuur waarbij de stroomkabel kan worden blootgesteld aan voortdurende beweging en mechanische spanning. De feitelijke specificatie moet worden geselecteerd op basis van de apparatuurspanning, de huidige vraag, de doorsnede van de geleider, de kernconfiguratie en de installatieomstandigheden.
Kolenschaar en andere mobiele apparatuur vereisen kabelconstructies die herhaalde bewegingen langs het werkvlak kunnen opvangen. De flexibele geleider en rubberen omhulsel zijn geschikt voor kabelgeleidingsomstandigheden waarbij buigen, slepen en contact met omringende apparatuur betrokken zijn.
De kabel kan ook worden overwogen voor stroom- en besturingsaansluitingen op andere mobiele mijnbouwapparatuur wanneer de nominale spanning, kernopstelling en mechanische vereisten overeenkomen met de installatie. Het type apparatuur en de verbindingsconfiguratie moeten vóór de specificatie worden bevestigd.
De metalen afschermingslaag vormt een geleidende barrière rond de kabelkernen en kan het effect van elektromagnetische interferentie op besturings- en signaalcircuits helpen verminderen. Afschermingsvereisten moeten worden geëvalueerd samen met het ontwerp van de apparatuur en de aardingsregeling.
De rubberen isolatie en buitenmantel zijn bedoeld voor ondergrondse omgevingen waar vocht, stof, slepen en mechanisch contact kunnen optreden. Bij de kabelkeuze moet nog steeds rekening worden gehouden met de feitelijke blootstelling aan water, de installatieroute, de temperatuur en de mechanische belasting op de locatie.
Voor de keuze van kabels voor kolenmijnen zijn elektrische specificaties alleen niet voldoende. De kabelconstructie, installatiebeweging, afschermingsvereisten en omgevingsomstandigheden moeten worden gecontroleerd aan de hand van de apparatuur en de mijnindeling voordat u bestelt.
Het beschikbare spanningsbereik omvat 0,38/0,66 kV, 0,66/1,14 kV en 1,9/3,3 kV, met geleiderdoorsneden van 16 mm² tot 120 mm² in de meegeleverde specificatie. De juiste maat hangt af van de belasting van de apparatuur, het toegestane spanningsverlies, de kabellengte en de installatieomstandigheden.
Herhaalde bewegingen stellen andere mechanische eisen aan een mobiele mijnbouwkabel dan aan een kabel voor vaste installatie. De meeraderige koperen geleider en de rubberen constructie zijn bedoeld voor toepassingen waarbij herhaaldelijk buigen en torsie nodig is.
De kabel is voorzien van een composiet metalen afscherming met koperdraadvlechtwerk en glasvezel. Voor installaties die besturingssignalen transporteren in de buurt van elektrische apparatuur met een hoog vermogen, moet de afscherming worden afgestemd op de aardings- en regelsysteemvereisten van de apparatuur.
De buitenste rubberen omhulling is gespecificeerd als slijtvast, oliebestendig, sleepvast en slagvast. Deze eigenschappen zijn relevant wanneer de kabel dicht bij mobiele machines wordt gelegd of wordt blootgesteld aan herhaald mechanisch contact.

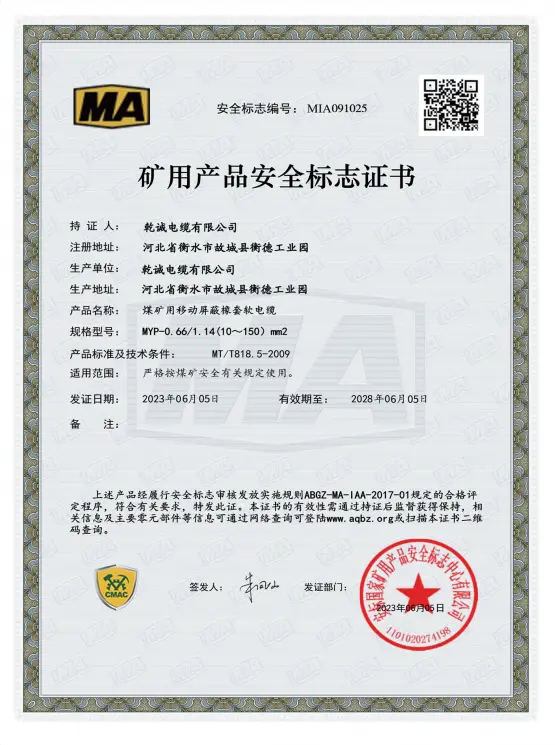

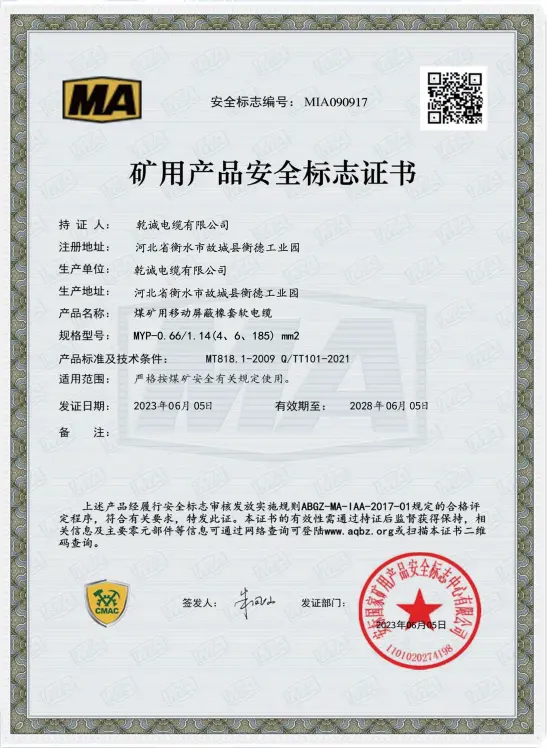

De bijgeleverde specificatie vermeldt naleving van de MT 386-eisen inzake vlamvertragende mijnbouw, inclusief zelfdovend na verwijdering van de vlam. Projectdocumentatie en de toepasselijke kabelspecificaties moeten worden gecontroleerd wanneer een mijn specifieke certificering of testrecords vereist.
Bij de aanschaf van mijnbouwkabels moet de technische verificatie betrekking hebben op het productmodel, de nominale spanning, de doorsnede van de geleider, de kernconfiguratie, de elektrische testvereisten en de toepasselijke mijnbouwnormen. Deze details bieden een praktische basis voor het afstemmen van de kabel op de apparatuur en installatieomstandigheden, in plaats van uitsluitend op nominale spanning te selecteren.

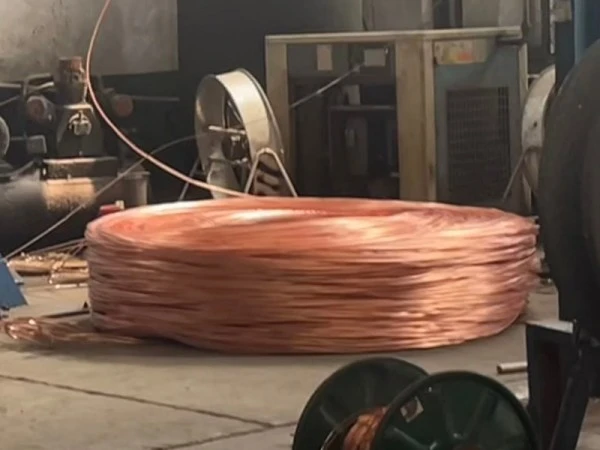

Het kabelproductie- en inspectieproces van Qiancheng kan worden gedocumenteerd volgens de toepasselijke productspecificaties en projectvereisten. Testgegevens, technische parameters en andere ondersteunende documenten kunnen indien nodig worden beoordeeld als onderdeel van het aanbestedings- en acceptatieproces.
De meerstrengige, zuurstofvrije koperen geleider is bedoeld om herhaalde buigingen en torsies tijdens het gebruik van mobiele apparatuur op te vangen. De grootte van de geleider kan worden geselecteerd op basis van de vereiste elektrische belasting en kabelspecificatie.

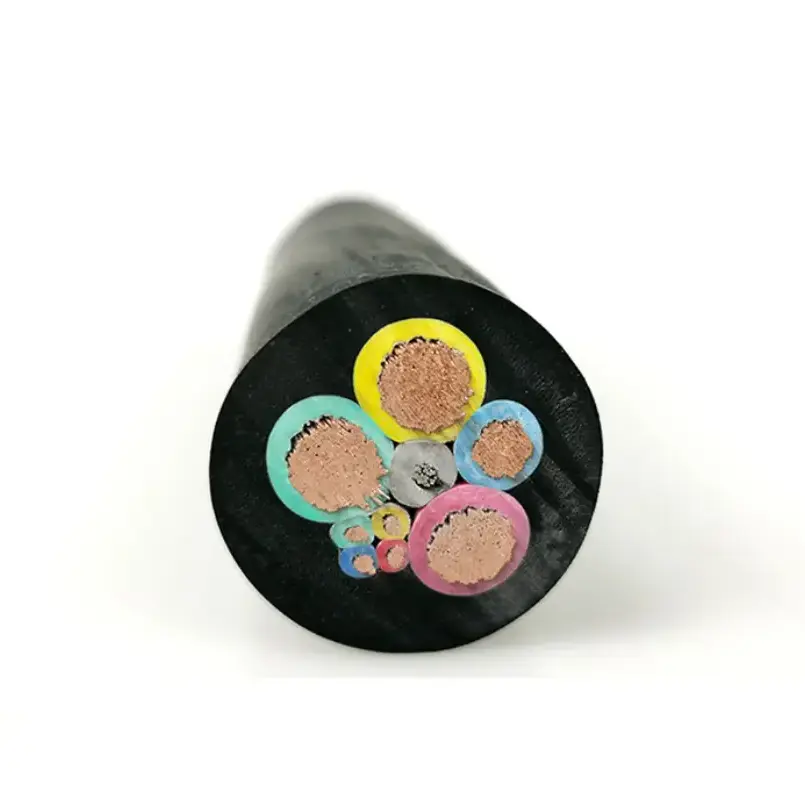

De geleverde specificatie omvat composiet power-core en control-core constructies. Deze configuratie kan de kabelgeleiding vereenvoudigen waar zowel stroom- als besturingsaansluitingen vereist zijn, afhankelijk van de aansluitvereisten van de apparatuur.
De afschermingsstructuur is relevant voor installaties waar stroomkabels en besturingscircuits in dezelfde mobiele apparatuuromgeving werken. De effectiviteit ervan hangt af van het volledige systeemontwerp, inclusief afscherming en aarding.
Voor zowel de isolatie als de buitenste beschermlaag worden rubbermaterialen gebruikt. De gespecificeerde constructie biedt weerstand tegen extrusie, scheuren, slijtage, olie en schokken voor de veeleisende mechanische omstandigheden die gepaard gaan met mobiele ondergrondse apparatuur.
A: De meegeleverde specificaties hebben betrekking op nominale spanningen van 0,38/0,66 kV, 0,66/1,14 kV en 1,9/3,3 kV, met geleiderdoorsneden van 16 mm² tot 120 mm². Specifieke kernarrangementen en modellen moeten worden bevestigd op basis van de apparatuur en toepassing.
A: De kabel maakt gebruik van een composiet metalen afscherming bestaande uit koperdraadvlechtwerk en vezels. Het is bedoeld om elektromagnetische interferentie die de circuits in de kabel beïnvloedt te verminderen, terwijl de algehele afschermingsprestaties ook afhankelijk zijn van een correcte installatie en aarding.
A: Afgeschermde Coal Shearer-rubberkabel wordt voornamelijk geassocieerd met mobiele ondergrondse mijnbouwapparatuur en werkvlakken voor de mijnbouw. Het kan worden overwogen voor kolenschaar en andere mobiele apparatuur als de spanning, geleidergrootte, kernconfiguratie en mechanische vereisten compatibel zijn.
A: Bevestig de nominale spanning van de apparatuur, de doorsnede van de geleider, het aantal en type kernen, de kabellengte, de afschermingsvereisten, de installatiemethode en de omgevingsomstandigheden. Voor mijnbouwprojecten moeten de vereiste normen, certificaten en testdocumentatie ook vóór productie of verzending worden bevestigd.
A: De meegeleverde technische specificatie vermeldt dat de kabel voldoet aan de MT 386 mijnbouwvlamvertragende eisen en zelfdovend is na verwijdering van de vlam. Elke projectspecifieke certificering of testvereiste moet worden bevestigd aan de hand van het exacte kabelmodel en de toepasselijke specificatie.
A: Technische parameters en ondersteunende documentatie kunnen worden verstrekt volgens het geselecteerde model en de projectvereisten. Voor een offerte of specificatieoverzicht is het handig om de benodigde spanning, geleidermaat, aderconfiguratie, aantal en toepassingsomstandigheden door te geven.
