Metaal afgeschermde rubberen kabel voor kolenschaar

Productmodel: MCPT, MCPTJ.

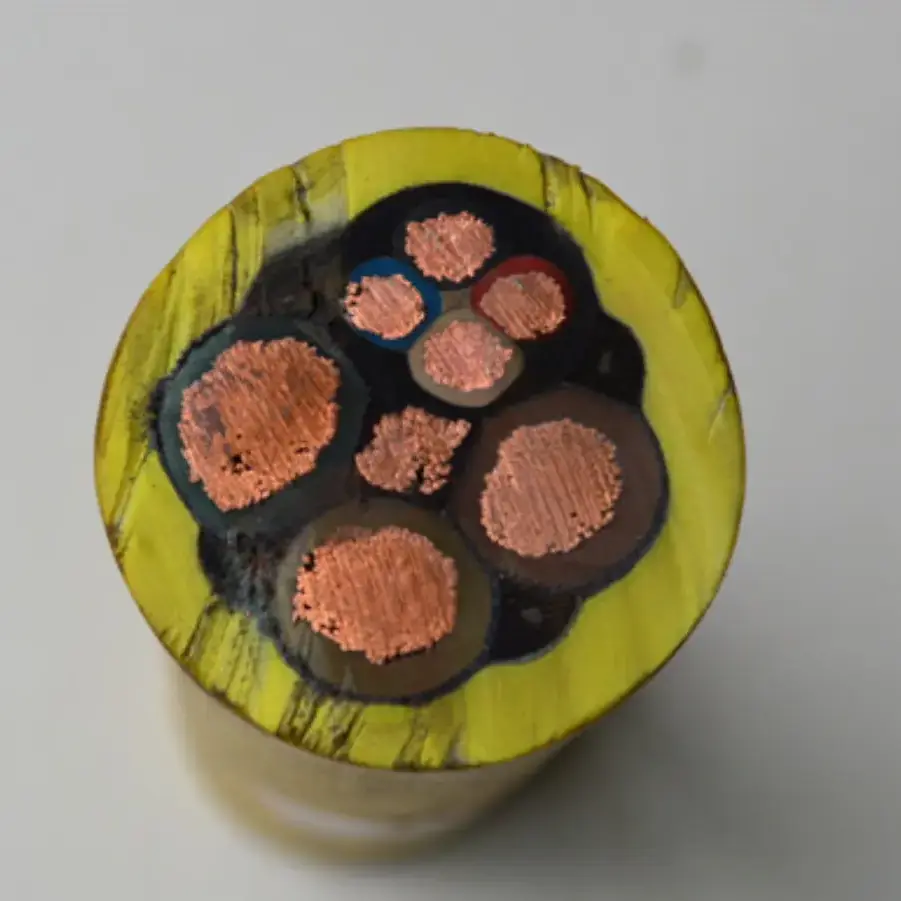

Metal Shielded Coal Shearer Rubber Cable is een flexibele, met rubber omhulde mijnbouwkabel voor kolenschaar. De geleverde productinformatie heeft betrekking op MT/T 818.4-2009 en heeft betrekking op de stroomvoorziening en de transmissie van stuursignalen in ondergrondse mijnbouwtoepassingen. De constructie combineert een meerstrengige vertinde zuurstofvrije koperen geleider, speciale rubberen isolatie, gevlochten koperdraadafscherming en een zeer sterke rubberen buitenmantel voor werkomstandigheden waarbij herhaalde bewegingen, slepen en buigen nodig zijn.

Productspecificatie, afmetingen en technische parametertabel

Toepassingsscenario's

1. Volledig gemechaniseerde mijnbouwvlakken in grote en middelgrote ondergrondse kolenmijnen

Met metaal afgeschermde rubberen kabel voor kolenschaar kan worden gebruikt voor stroom- en besturingsverbindingen die verband houden met kolenschaar en andere mobiele mijnbouwapparatuur. De flexibele geleider en de met rubber omhulde constructie zijn bedoeld voor installaties waarbij de kabel herhaaldelijk wordt bewogen tijdens de werking van de apparatuur.

2. Kolenmijnen met veel gas en uitbarstingen

Ondergrondse mijnen met specifieke eisen op het gebied van gas- of explosiebeheersing hebben kabelconstructies nodig die voldoen aan de geldende mijnveiligheidsvoorschriften. Bij de kabelkeuze moet rekening worden gehouden met de mijnclassificatie, de spanning van de apparatuur, de vlamvertragende eisen en de certificaten of testdocumenten die vereist zijn voor projectacceptatie.

3. Mobiele verbindingen tussen ondergrondse onderstations en kolenschaar

Verbindingen tussen mobiele substations en kolenschaar kunnen relatief lange kabeltrajecten met zich meebrengen, samen met herhaaldelijk slepen, buigen en draaien. Voor dit soort mobiele stroomvoorzieningsopstellingen is de flexibele geleiderconstructie bedoeld, waarbij de installatie binnen de gestelde mechanische grenzen dient te blijven.

4. Natte ondergrondse gebieden met waternevel en mechanische impact

Waternevel, stof en vallend ganggesteente kunnen extra mechanische en omgevingseisen stellen aan de kabelmantel. De gespecificeerde rubberen mantel met hoge sterkte biedt weerstand tegen slijtage, olie, schokken en slepen, waardoor de toestand van de mantel een belangrijke overweging is voor ondergrondse installaties die aan deze omstandigheden worden blootgesteld.

5. Wederopbouw van kolenmijnen en geautomatiseerde mijnbouwsystemen

Voor mijnbouwprojecten waarbij apparatuur met variabele frequentie, bewakingscircuits of andere elektrische regelsystemen betrokken zijn, kan de metalen afschermingslaag het effect van elektromagnetische interferentie op besturings- en signaalcircuits helpen verminderen. De afscherming en de configuratie van de besturingskern moeten worden afgestemd op de aangesloten apparatuur en de aardingsmethode.

Praktische industriële problemen opgelost

1. Elektromagnetische interferentie rond mijnbouwapparatuur met hoog vermogen

Elektrische apparatuur met hoog vermogen kan elektromagnetische interferentie genereren die nabijgelegen bewakings- en regelcircuits beïnvloedt. De met koperdraad gevlochten metalen afscherming biedt een gedefinieerde afschermingslaag, waarbij de meegeleverde specificatie een dekkingsgraad van ≥90% aangeeft. Bij het beoordelen van de algehele afschermingsprestaties moet ook rekening worden gehouden met kabelaarding en installatieomstandigheden.

2. Mechanische spanning door herhaaldelijk slepen en buigen

Kabels voor kolenschaar worden tijdens de werking van de apparatuur blootgesteld aan beweging, waardoor herhaalde mechanische spanning op de geleider, de isolatie en de mantel kan ontstaan. De meerstrengige flexibele koperen geleider en de rubberen constructie zijn bedoeld om dit soort bewegingen op te vangen. De werkelijke buigprestaties moeten worden beoordeeld aan de hand van de toepasselijke testmethode en installatievereisten, in plaats van een niet-ondersteunde vaste claim over de levensduur.

3. Vlamvertragende vereisten voor ondergrondse mijnbouw

Vlamvertragende prestaties vormen een belangrijk onderdeel van de kabelselectie in ondergrondse kolenmijnen. De meegeleverde technische gegevens verwijzen naar MT 386 voor de vlamvertragende kwaliteit. Voor een specifiek mijnproject moeten de vereiste veiligheidscertificering en testdocumentatie worden bevestigd aan de hand van het daadwerkelijke kabelmodel en de daadwerkelijke toepassing.

4. Mantelbescherming in natte en mechanisch veeleisende omstandigheden

Waternevel, stof, ganggesteente-impact en herhaaldelijk slepen kunnen bijdragen aan slijtage van de mantel tijdens ondergronds gebruik. De gespecificeerde buitenmantel wordt beschreven als slijtvast, oliebestendig, slagvast en sleepbestendig en biedt bescherming voor de kabelstructuur onder de overeenkomstige werkomstandigheden.

5. Controle- en monitoringvereisten

Sommige kabelconfiguraties combineren stroomkernen met besturingskernen om tegemoet te komen aan de elektrische en monitoringvereisten van mijnbouwapparatuur. Wanneer bewakings- of beveiligingsfuncties vereist zijn, moeten de feitelijke kernopstelling en verbindingsmethode worden bevestigd bij de fabrikant van de apparatuur of de ontwerper van het elektrische systeem.

6. Verificatie van technische parameters en mijnbouwdocumentatie

Mijnbouwprojecten vereisen mogelijk verificatie van kabelstandaarden, elektrische parameters, vlamvertragende prestaties en veiligheidsgerelateerde documentatie. Productspecificaties, testrapporten en toepasselijke certificaten moeten overeenkomen met het daadwerkelijke model, de nominale spanning en de kabelconfiguratie die voor het project worden geleverd.

Uitgebreide productvoordelen

1. Traceerbare product- en inspectie-informatie

Qiancheng kan productidentificatie en relevante productie- of inspectiedocumentatie leveren volgens projectvereisten. Voor mijnbouwprojecten die onderworpen zijn aan formele inspectie of acceptatie, moet de documentatie worden gecontroleerd aan de hand van het daadwerkelijke kabelmodel, de specificatie en de productiebatch.

2. Gecontroleerde kabelconstructie

De geleider, rubberen isolatie, metalen afscherming en buitenmantel dragen elk bij aan de elektrische en mechanische eigenschappen van de kabel. Door de controle over deze productiefasen te behouden, blijft de voltooide kabel consistent met de gespecificeerde constructie. Elektrische en mechanische keuringsartikelen kunnen worden ingericht volgens de geldende producteisen.

3. Constructie aangepast aan mobiele mijnbouwapparatuur

De combinatie van een meerstrengige koperen geleider, rubberen isolatie, gevlochten metalen afscherming en zeer sterke rubberen omhulsel voldoet aan verschillende vereisten die verband houden met mobiele mijnbouwapparatuur. Deze omvatten herhaalde bewegingen, mechanisch contact, elektrische afscherming en ondergrondse blootstelling aan het milieu.

4. Specificaties voor meerdere spanningen en geleiders

Het geleverde productassortiment omvat geleiderdoorsneden van 25 mm² tot 150 mm² en nominale spanningen van 0,66/1,14 kV en 1,9/3,3 kV. Power-core- en control-core-configuraties kunnen worden geselecteerd op basis van de apparatuuraansluiting en het kabelmodel. Offerte- en productiedetails kunnen worden bevestigd op basis van de vereiste spanning, geleidergrootte, kernstructuur, lengte en installatieomstandigheden.

5. Technische documentatie voor mijnbouwprojecten

Afhankelijk van de projectvereisten kunnen technische documenten productspecificaties, inspectieverslagen, testrapporten en toepasselijke mijnveiligheidscertificaten omvatten. Voor exportorders of formele mijnaanvaarding moet de vereiste documentenlijst vóór productie worden bevestigd, zodat de aangeleverde documenten overeenkomen met de uiteindelijke kabelspecificatie.

Vraag en antwoord

1. Aan welke norm voldoet uw met metaal afgeschermde rubberen kabel voor kolenschaar?

De meegeleverde productinformatie verwijst naar MT/T 818.4-2009 voor de MCPT- en MCPTJ-modellen. De toepasselijke norm, certificering en testdocumentatie moeten worden bevestigd volgens de vereiste spanning en kabelconfiguratie.

2. Welke geleiderafmetingen en spanningswaarden zijn beschikbaar?

De meegeleverde specificatie omvat geleiderdoorsneden van 25 mm² tot 150 mm² en nominale spanningen van 0,66/1,14 kV en 1,9/3,3 kV. Power-core- en control-core-combinaties kunnen worden geselecteerd op basis van de apparatuur- en circuitvereisten.

3. Waar wordt deze mijnbouwkabel doorgaans gebruikt?

Het is bedoeld voor ondergrondse mijnbouwapparatuur en de daarmee samenhangende stroom- of besturingsverbindingen, met name installaties die herhaaldelijk slepen, buigen, draaien, vocht, stof en mechanische schokken met zich meebrengen.

4. Wat is de functie van de metalen afschermingslaag?

De met koperdraad gevlochten afscherming zorgt voor elektromagnetische afscherming rond de kabeladers. De meegeleverde technische specificatie geeft een afschermingsdekking van ≥90% aan. Een goede aarding en installatie zijn ook relevant voor de effectiviteit van het afschermingssysteem.

5. Hoe moet de kabel worden beoordeeld op herhaaldelijk buigen?

De meeraderige koperen geleider en de rubberen constructie zijn bedoeld voor flexibele mobiele toepassingen. Buigradius, bewegingsfrequentie, sleepmethode en installatieomstandigheden moeten worden getoetst aan de toepasselijke productspecificaties en testvereisten.

6. Kunnen er technische documenten worden verstrekt voor mijnbouwprojecten?

Technische specificaties, inspectierapporten en toepasselijke certificerings- of testdocumenten kunnen worden besproken volgens de projectvereisten. Voor exportorders of formele mijnaanvaarding moet de vereiste documentatie worden bevestigd voordat de bestelling wordt geplaatst.
