Modellen: MYP, MYPT.
Mijnbouw flexibele afgeschermde rubberen kabel is een flexibele, met rubber omhulde kabel voor mobiele elektrische apparatuur die wordt gebruikt in ondergrondse mijnbouw. De meegeleverde productspecificatie verwijst naar MT/T 818.7-2009 en combineert een meeraderige koperen geleider, speciale rubberen isolatie, gevlochten koperdraadafscherming en een zeer sterke rubberen omhulsel. De constructie is bedoeld voor toepassingen waarbij sprake is van herhaaldelijk buigen, slepen, torsie en blootstelling aan stof, vocht en mechanisch contact.
|
Parametercategorie |
Parameteritem |
Technische Index |
|
Structuurconfiguratie |
Materiaal geleider |
Zeer zuiver zuurstofvrij koper, meeraderige flexibele geleider, bestand tegen herhaaldelijk buigen en torsie |
|
|
Dwarsdoorsnede van de geleider |
10 mm²~150 mm² |
|
|
Isolatielaag |
Rubberen isolatie voor speciale doeleinden, extrusiebestendig en scheurbestendig |
|
|
Afschermende laag |
Gevlochten koperdraadafscherming, afschermingsdekking ≥85% |
|
|
Buitenmantel |
Hoge sterkte rubberen omhulsel, slijtvast, oliebestendig, sleepbestendig en slagvast |
|
|
Kernconfiguratie |
Composiet power-plus-control-kernen; meerdere multi-core combinaties optioneel |
|
Elektrische prestaties |
Nominale spanning |
0,66/1,14 kV |
|
|
Isolatieweerstand @20℃ |
≥100 MΩ·km |
|
|
Vermogensfrequentie Spanningsbestendig |
Voldoet aan de AC-test gespecificeerd door MT818, geen storing na 5 minuten |
|
|
Geleider DC-weerstand |
Voldoet aan de eisen van de MT 818- of GB/T 12972-normen |
|
Vlamvertragende en brandwerende prestaties |
Brandwerendheidsgraad |
Voldoet aan de brandwerendheidseisen voor mijnwerkomstandigheden; betrouwbare power-on onder korte termijn omgeving met hoge temperaturen |
|
|
Vlamvertragende kwaliteit |
Voldoet aan de MT 386 vlamvertragende norm voor mijnbouw; zelfdovend bij verwijdering van de vlam |

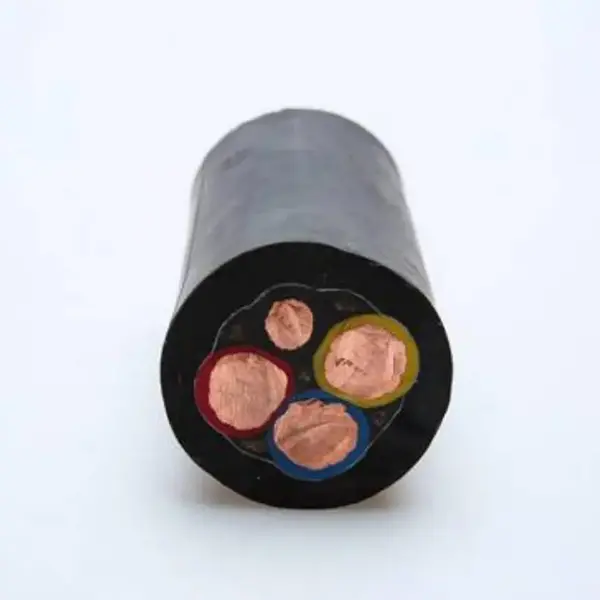

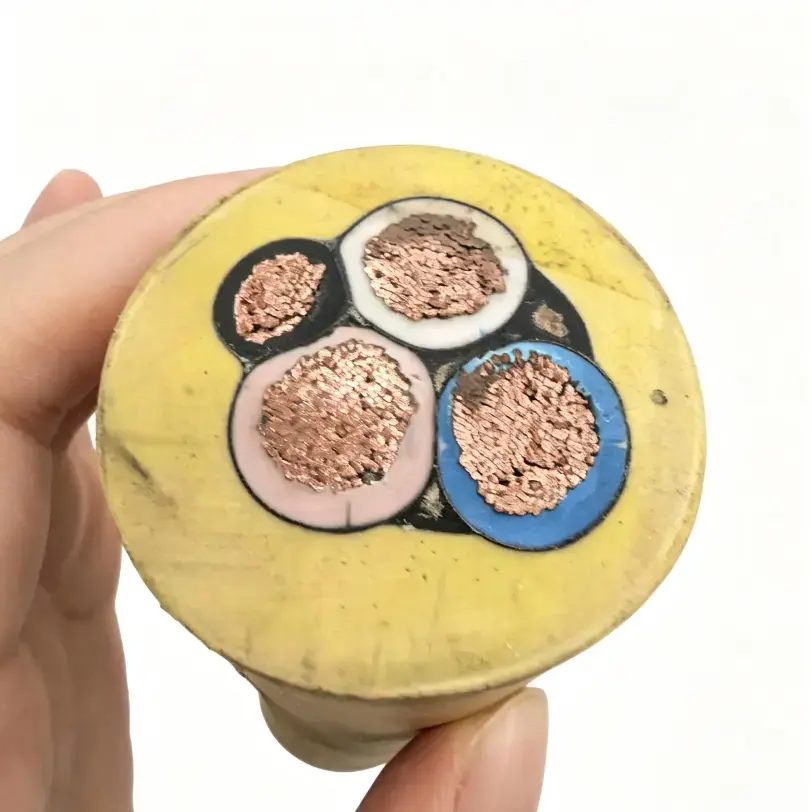

De kabel maakt gebruik van een meeraderige zuurstofvrije koperen geleider met hoge zuiverheid. Vergeleken met een stijve geleiderconstructie is de gestrande opstelling beter geschikt voor mobiele installaties waarbij de kabel herhaaldelijk wordt gebogen, verplaatst of gedraaid tijdens de werking van de apparatuur.
Voor de isolatielaag is speciaal rubber gespecificeerd, terwijl de buitenmantel wordt omschreven als slijtvast, oliebestendig, sleepvast en slagvast. Deze materiaaleigenschappen zijn relevant voor ondergrondse routes waarbij de kabel in contact kan komen met apparatuur, kolenstof, vocht of hydraulische olie.
De meegeleverde specificatie vermeldt een gevlochten koperdraadafscherming met een afschermingsdekking van minimaal 85%. Een metalen afscherming kan de elektromagnetische koppeling tussen de kabel en nabijgelegen elektrische apparatuur verminderen, hoewel het feitelijke afschermingseffect ook afhangt van de kabelinstallatie, de afsluiting van de afscherming en de aarding.
De constructie kan stroom- en besturingskernen in hetzelfde kabelsamenstel integreren. Deze opstelling is nuttig wanneer mobiele mijnbouwapparatuur zowel elektrische stroom als bijbehorende besturingsverbindingen nodig heeft, afhankelijk van de circuitconfiguratie van de apparatuur.
Mijnbouw flexibele afgeschermde rubberen kabel is bedoeld voor ondergrondse mobiele apparatuur waarbij elektrische belasting wordt gecombineerd met herhaalde mechanische bewegingen. Het exacte model moet worden geselecteerd op basis van de nominale spanning, de doorsnede van de geleider, de aderopstelling, de kabellengte, het bewegingspatroon en de omgevingsomstandigheden.
De flexibele constructie kan worden gebruikt voor mobiele apparatuur die langs gemechaniseerde mijnbouwvlakken werkt, waar kabelbewegingen en herhaaldelijk buigen deel uitmaken van de normale bedrijfsvoering. De afmeting van de geleider en de kernconfiguratie moeten overeenkomen met de elektrische vereisten van de apparatuur.
Voor mobiele apparatuur die in ondergrondse wegen wordt gebruikt, is mogelijk een kabel nodig die bestand is tegen slepen, stoten en schuren. Bij het bepalen van de juiste kabelconstructie moet rekening worden gehouden met het type apparatuur, de installatieroute en de beschikbare vrije ruimte.
Waar krachtige motoren, frequentieomvormers of andere elektrische apparatuur in de buurt van besturings- of bewakingscircuits worden geïnstalleerd, kan de metalen afschermingslaag de elektromagnetische koppeling helpen beperken. Een correcte afschermingsaansluiting en aarding blijven belangrijke onderdelen van de totale installatie.
De rubberen isolatie en buitenmantel zorgen voor een constructie die bedoeld is voor veeleisende ondergrondse omgevingen. De daadwerkelijke geschiktheid voor het milieu moet worden gecontroleerd aan de hand van blootstelling aan water, temperatuur, contact met olie, mechanische belasting en de specifieke eisen van de mijn.
De meegeleverde specificatie vermeldt een nominale spanning van 0,66/1,14 kV en aderdoorsneden van 10 mm² tot 150 mm². Bij de selectie moet rekening worden gehouden met de belasting van de apparatuur, het toegestane spanningsverlies, de kabellengte en de verwachte installatieomstandigheden, en niet alleen met de afmeting van de geleider.
Bij mobiele mijnbouwapparatuur kan de kabel herhaaldelijk buigen, torsie en slepen ondergaan. De aderstrengen, isolatie, mantel en installatieradius moeten daarom samen in overweging worden genomen bij het beoordelen van de kabel voor een specifieke apparatuurindeling.
Het geleverde product maakt gebruik van een gevlochten koperdraadafscherming met een aangegeven dekking van ≥85%. Als de kabel dichtbij frequentieregelaars of motoren met hoog vermogen wordt geïnstalleerd, moet de vereiste afscherming worden gecontroleerd aan de hand van de eisen van de fabrikant van de apparatuur en het elektrische ontwerp van de mijn.

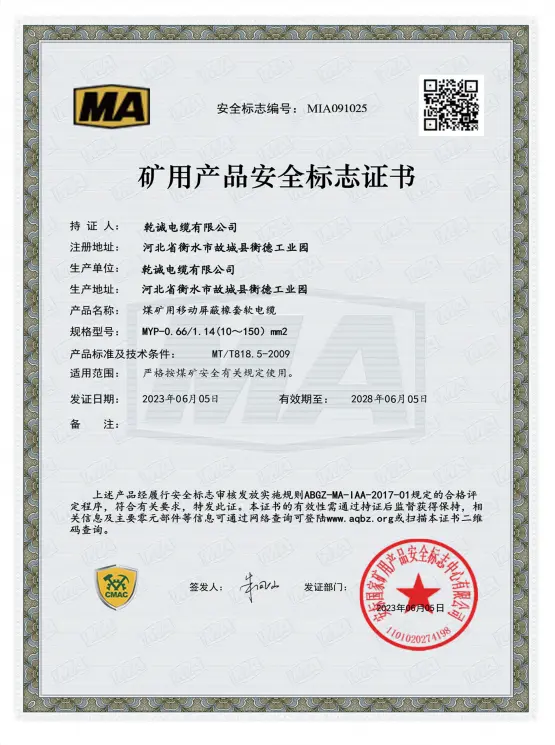

De meegeleverde technische gegevens vermelden dat het voldoet aan de MT 386 eisen inzake vlamvertragende mijnbouw en zelfdovend na vlamverwijdering. Wanneer voor een project specifieke mijnveiligheidscertificering of aanvullende testdocumentatie vereist is, moeten deze eisen vóór de aanschaf worden bevestigd voor het exacte kabelmodel.
Bij de aanschaf van mijnbouwkabels moet de technische verificatie betrekking hebben op het model, de nominale spanning, de doorsnede van de geleider, de aderopstelling, de afschermingsconstructie, de elektrische weerstand en de toepasselijke testvereisten. Deze details bieden een duidelijkere basis voor productselectie en acceptatie dan algemene prestatiebeschrijvingen.
Qiancheng kan productspecificaties en ondersteunende technische documentatie leveren volgens het geselecteerde kabelmodel en de projectvereisten. Wanneer certificering, testrapporten of andere inspectiegegevens vereist zijn, moeten de toepasselijke documenten worden bevestigd tijdens de offerte- en orderbeoordelingsfase.
Geef het type apparatuur, de gebruiksomgeving op en of de kabel voor vast of mobiel gebruik zal worden gebruikt. Dit helpt bepalen of de flexibele constructie en afscherming overeenkomen met de daadwerkelijke installatie.
Bevestig de nominale spanning, de doorsnede van de geleider, het aantal stroomkernen, de vereisten voor de stuurkern en de kabellengte. Bij langere kabeltrajecten moet ook rekening worden gehouden met spanningsval en geleiderweerstand.
Informatie over sleepfrequentie, buigrichting, minimale installatieradius, contact met machines en mogelijke impact kunnen helpen bij het bepalen van de juiste kabelconstructie.
Controleer vóór productie of verzending de toepasselijke mijnbouwnormen, certificeringsvereisten, inspectiegegevens en andere technische documenten die vereist zijn door de mijn, de fabrikant van de apparatuur of de projectspecificatie.
A: De meegeleverde specificatie vermeldt MYP- en MYPT-modellen, met een nominale spanning van 0,66/1,14 kV en aderdoorsneden van 10 mm² tot 150 mm². De vereiste kernopstelling moet worden bevestigd op basis van het apparatuur- en circuitontwerp.
A: De kabel maakt gebruik van een gevlochten koperdraadafscherming met een aangegeven afschermingsdekking van ≥85%. De afscherming kan de elektromagnetische koppeling van nabijgelegen elektrische apparatuur helpen verminderen. De daadwerkelijke effectiviteit hangt af van de volledige installatie, inclusief afscherming en aarding.
A: De flexibele geleider en de rubberen constructie zijn bedoeld voor mobiele toepassingen waarbij herhaaldelijk buigen, torsie en slepen nodig zijn. Bij de uiteindelijke selectie moet rekening worden gehouden met de beweging van de apparatuur, de kabelgeleiding, de spanning, de afmeting van de geleider en de omgevingsomstandigheden.
A: De productinformatie verwijst naar MT/T 818.7-2009 voor de mijnbouwkabelspecificatie en MT 386 voor mijnbouwvlamvertragende eisen. De toepasselijke standaard- en certificeringsdocumenten moeten worden bevestigd aan de hand van de exacte model- en projectvereisten.
A: De belangrijkste informatie omvat het kabelmodel, de nominale spanning, de doorsnede van de geleider, de aderconfiguratie, de vereiste lengte, het aantal, de toepassingsapparatuur en de installatievoorwaarden. Eventuele projectspecifieke certificerings- of inspectiedocumentvereisten moeten ook worden verstrekt.
A: Technische specificaties en toepasselijke ondersteunende documenten kunnen worden verstrekt volgens het geselecteerde model en de projectvereisten. Voor mijnbouwprojecten moeten de vereiste certificaten en testgegevens worden bevestigd voordat de bestelling wordt afgerond.
