Koperen PVC-besturingskabel

Basisproductmodel: KVV

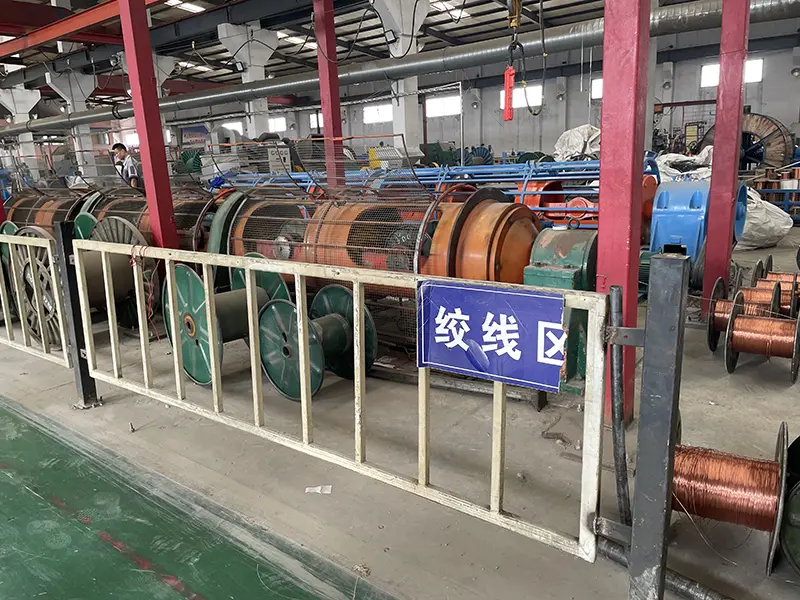

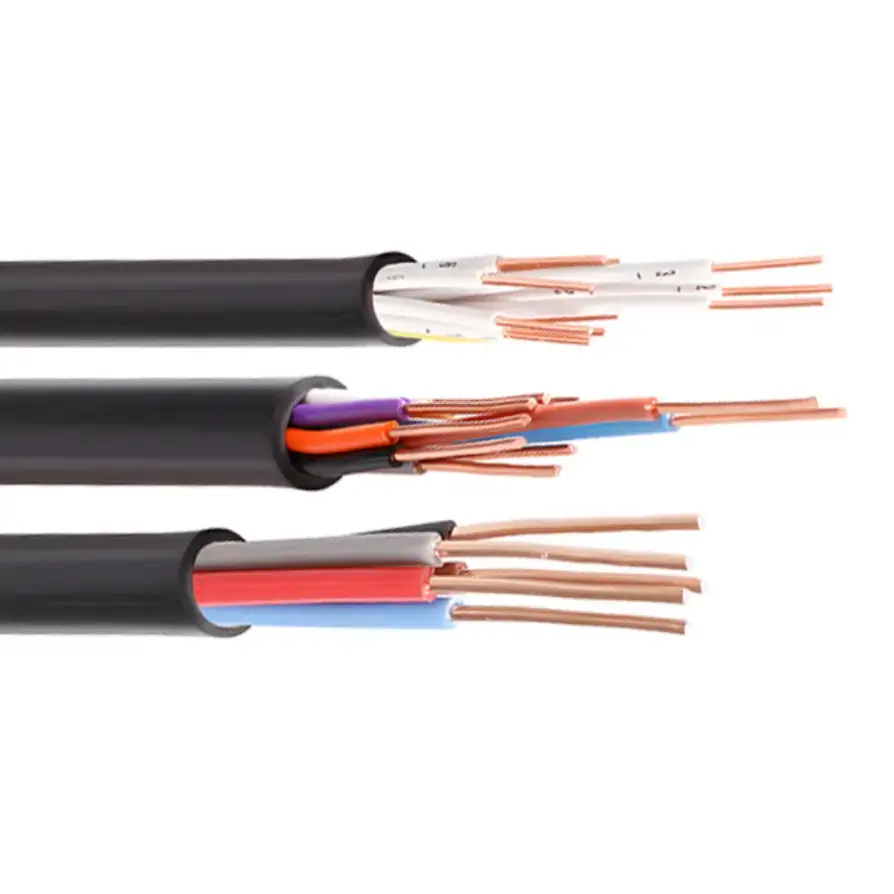

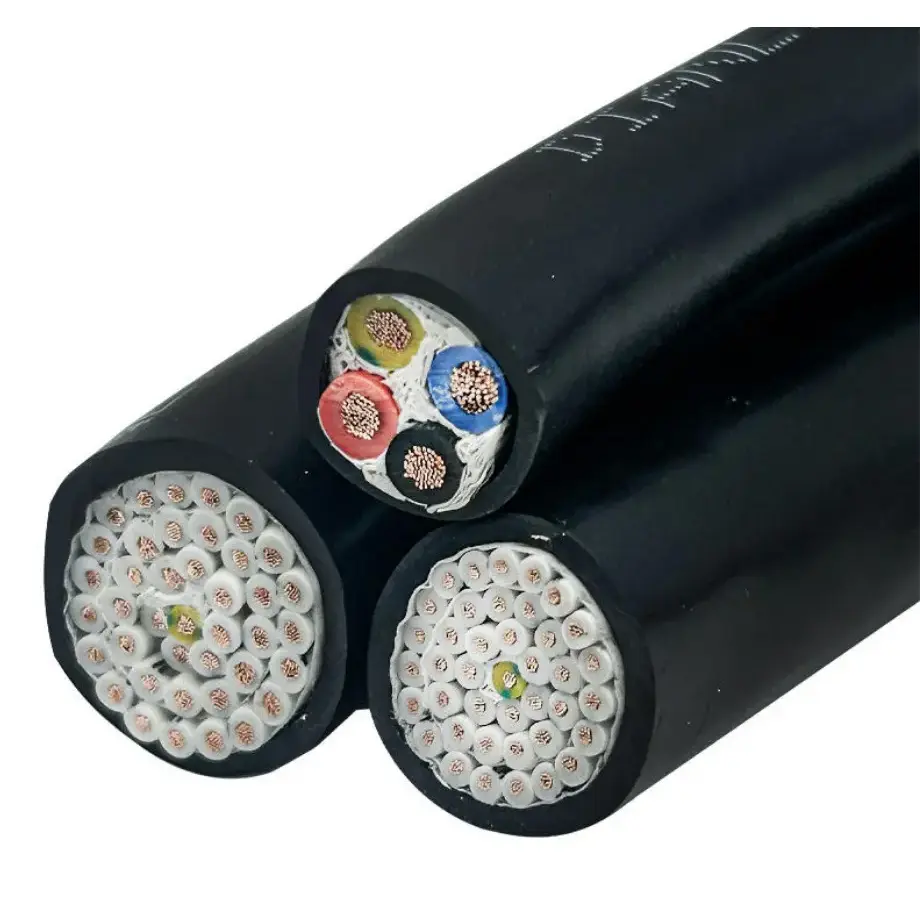

Koperen PVC-besturingskabel combineert een zeer zuivere, zuurstofvrije koperen geleider met PVC-isolatie en een beschermende mantel voor laagspanningsregeling, bewaking en hulpcircuits. De KVV-constructie is bedoeld voor vaste bedrading waarbij meerdere stuursignalen of elektrische functies door dezelfde kabel moeten worden geleid. Geleidergrootte, kernhoeveelheid, afscherming en bewapening kunnen worden geselecteerd op basis van de apparatuurconfiguratie en installatieomgeving.

Voor industriële automatisering, elektrische apparatuur en gebouwbeheersystemen biedt deze kabel een praktische meeraderige bedradingsoptie voor het aansluiten van schakelkasten, veldapparatuur, motoren, sensoren en andere hulpcircuits. De toepasselijke specificatie moet worden bevestigd op basis van de circuitspanning, de doorsnede van de geleider, het aantal kernen, de plaatsingsmethode en de omgevingsomstandigheden, en niet alleen op basis van het aantal kernen.

Productspecificatie Afmetingen en technische parametertabel

Constructie en elektrische kenmerken

Koperen geleider voor besturings- en hulpcircuits

De geleider is gespecificeerd als zeer zuiver zuurstofvrij koper, met doorsnedeopties van 0,5 tot 10 mm². Voor besturingstoepassingen moet de geleidergrootte overeenkomen met de aangesloten belasting, de stuurspanning, het toegestane spanningsverlies en de installatieafstand. Dankzij het beschikbare kernbereik van 2 tot 61 kernen kan één kabel ook meerdere besturings- of bewakingscircuits huisvesten.

PVC-isolatie en mantel

PVC zorgt voor de primaire elektrische isolatie en externe bescherming voor de standaard KVV-constructie. De vermelde maximale bedrijfstemperatuur op lange termijn bedraagt ​​70℃, terwijl de tabel een omgevingstemperatuur bij plaatsing van minimaal 0℃ specificeert. Installatieomstandigheden buiten deze limieten vereisen bevestiging van de toepasselijke kabelconstructie en materiaalkwaliteit in plaats van eenvoudigweg de installatiemethode te wijzigen.

Afschermings- en pantseropties

Regelcircuits die dichtbij apparatuur met variabele frequentie, motoren of andere elektrische bronnen zijn geïnstalleerd, vereisen mogelijk extra afscherming. KVVP- en KVVRP-configuraties kunnen gebruik maken van gevlochten afscherming met de gespecificeerde dekkingsgraad, terwijl KVVP2 gebruik maakt van kopertape-wikkeling. Waar mechanische bescherming een prioriteit is, voegt de KVV22-constructie dubbele stalen tape-pantsering toe. Deze configuraties moeten worden geselecteerd op basis van de interferentiebron, mechanische blootstelling en legroute.

Installatieomstandigheden die van invloed zijn op de kabelkeuze

De installatiemethode heeft een directe relatie met de kabelconstructie die voor een project nodig is. Niet-gepantserde kabels vermeld in de specificatietabel hebben een minimale buigradius van 6 keer de buitendiameter van de kabel, terwijl gepantserde of met kopertape afgeschermde constructies minimaal 12 keer de buitendiameter vereisen. Het handhaven van de gespecificeerde buigradius helpt overmatige mechanische belasting van de isolatie en kabelstructuur tijdens de installatie te voorkomen.

Voor directe ingraving is de vermelde minimumdiepte 0,7 m, met extra bescherming tegen externe mechanische schade. Wanneer er meerdere kabels parallel worden geïnstalleerd, moet er voldoende ruimte voor warmteafvoer worden aangehouden. Deze details zijn vooral relevant wanneer dezelfde stuurkabelspecificatie wordt gebruikt in verschillende installatiegebieden.

Toepassingsscenario's

Industriële automatisering: Koperen PVC-besturingskabel kan worden gebruikt voor PLC-schakelkasten, productielijnapparatuur, machinebesturingscircuits en hulpsignaalbedrading waarbij meerdere laagspanningsbesturingsfuncties moeten worden aangesloten.

Mechanische en elektrische apparatuur: Toegepast op besturings- en feedbackcircuits die verband houden met pompen, ventilatoren, compressoren, werktuigmachines, koelapparatuur en andere elektrische machines.

Gebouw- en gemeentelijke systemen: Gebruikt in gebouwautomatisering, liftbesturing, vuurleidingsapparatuur, straatverlichtingsbesturing en watertoevoer- of afvoersystemen waarbij de kabelspecificatie overeenkomt met de toepasselijke circuitvereisten.

Nieuwe energieapparatuur: kan worden gebruikt voor aanvullende besturings- en bewakingscircuits rond fotovoltaïsche apparatuur, energieopslagsystemen en laadinfrastructuur wanneer de spanning, temperatuur en installatieomstandigheden binnen de toepasselijke specificaties vallen.

Transport en opslag: toegepast op besturingscircuits voor transportsystemen, magazijnapparatuur en andere elektrisch bediende logistieke systemen. Afgeschermde of gepantserde constructies kunnen worden overwogen als interferentie of mechanische blootstelling extra bescherming vereist.

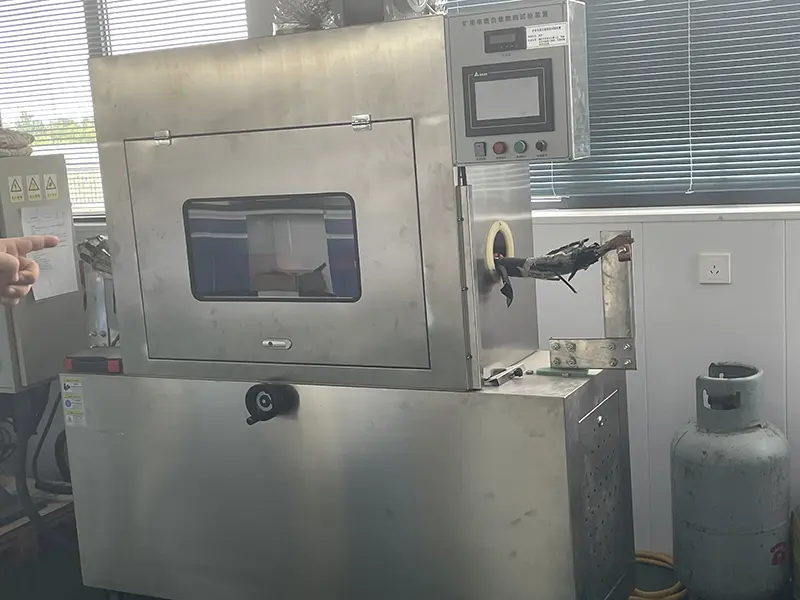

Kwaliteits- en specificatieverificatie

Voor een technische aanbesteding of projectspecificatie moet koper-PVC-stuurkabel worden gecontroleerd aan de hand van meetbare parameters in plaats van alleen te vertrouwen op algemene productbeschrijvingen. Relevante items zijn onder meer geleidermateriaal, dwarsdoorsnedeoppervlak, kernhoeveelheid, isolatieweerstand, spanningsbestendigheid, buigradius en de geselecteerde afschermings- of pantserstructuur.

De meegeleverde specificatie identificeert GB/T 9330-2020 als de referentienorm en geeft nominale spanning, weerstand, isolatie en installatievereisten. Voor exportprojecten moeten de vereiste IEC-norm, testdocumentatie en vereisten voor de bestemmingsmarkt vóór productie afzonderlijk worden bevestigd. Indien een afgeschermde, gepantserde of brandwerende constructie gewenst is, dient tevens de exacte uitvoering in de aankoopspecificatie vermeld te worden.

Hoe u de juiste specificatie selecteert

Begin met de elektrische functie van het circuit en bepaal of de kabel besturings-, monitoring-, feedback- of hulpsignalen bevat. Bevestig vervolgens de gewenste aderdoorsnede en aderhoeveelheid. Overweeg bij projecten met elektrische interferentie een afgeschermde constructie; voor blootgestelde routes waar mechanische bescherming belangrijk is, kan een gepantserde versie geschikter zijn.

Voor grotere besturingssystemen kan het reserveren van extra kernen capaciteit bieden voor toekomstige circuitwijzigingen. De tabel geeft een suggestie van 10%-20% reservekern, terwijl de selectie van de doorsnede moet worden gecontroleerd aan de hand van de werkelijke belasting, circuitlengte, spanningsval en installatieomstandigheden. Er mag niet alleen een grotere geleider worden gekozen omdat het project een groter aantal controlepunten heeft.

Veelgestelde vragen

1. Welke standaard wordt voor deze kabel gebruikt?

De specificatie voor de productreferenties GB/T 9330-2020 voor met kunststof geïsoleerde besturingskabels. Voor exportorders moeten de IEC-vereisten en de normen voor de bestemmingsmarkt worden bevestigd op basis van de daadwerkelijke toepassing en kabelconstructie.

2. Welke aderaantallen en geleiderafmetingen zijn beschikbaar?

Het vermelde assortiment omvat 2 tot 61 aders en aderdoorsneden van 0,5 tot 10 mm². Gebruikelijke kernhoeveelheden omvatten 4, 7, 10, 14, 19, 24 en 37 kernen, terwijl 0,75, 1,0, 1,5 en 2,5 mm² worden vermeld als gebruikelijke doorsneden.

3. Is er een afgeschermde versie beschikbaar voor toepassingen met elektrische interferentie?

Ja. KVVP- en KVVRP-constructies kunnen worden gespecificeerd met gevlochten afscherming met het vermelde dekkingspercentage van minimaal 80%. KVVP2 maakt gebruik van kopertape-wikkeling. De juiste afschermingsstructuur is afhankelijk van de interferentiebron en installatieomgeving.

4. Wat zijn de vereisten voor gebruiks- en legtemperatuur?

De meegeleverde technische gegevens vermelden een maximaal toelaatbare bedrijfstemperatuur op lange termijn van 70℃ en een conventionele legomgevingstemperatuur van minimaal 0℃. Als installatie onder 0℃ vereist is, wordt het voorverwarmen van de kabels in de tabel gespecificeerd. Speciale constructies voor lage temperaturen moeten afzonderlijk worden bevestigd voor koudere omgevingen.

5. Kan de kabel worden gebruikt voor directe ingraving?

De meegeleverde specificatie vermeldt een minimale directe ingegraven legdiepte van 0,7 m en vereist bescherming tegen externe mechanische schade. De daadwerkelijke kabelconstructie moet vóór directe ingraving worden gecontroleerd op grondomstandigheden, mechanische blootstelling, vocht en de installatievereisten van het project.

6. Welke gegevens moeten worden verstrekt bij het aanvragen van een offerte?

Voor een nauwkeurige controle van de specificaties geeft u het vereiste aantal kernen, de doorsnede van de geleider, de nominale spanning, de kabellengte, de plaatsingsmethode en de installatieomgeving op. Indien afscherming, omwikkeling met kopertape, bepantsering met staaltape of een brandwerende constructie vereist is, vermeld dan de bijbehorende eis zodat het kabelmodel en de technische documentatie correct op elkaar kunnen worden afgestemd.
