XLPE brandwerende koperen bedieningskabel

Productmodellen: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, enz.

Bij brandbeveiligings- en noodcontrolesystemen moet de besturingskabel elektrische signalen blijven uitzenden wanneer deze wordt blootgesteld aan abnormale hitte of brand. XLPE brandwerende koperen besturingskabel is bedoeld voor deze laagspanningscircuits en omvat configuraties voor binnenroutering, afgeschermde signaalbedrading en mechanisch beschermde installaties. Het productassortiment omvat ongepantserde, afgeschermde en gepantserde constructies die passen bij verschillende legomstandigheden.

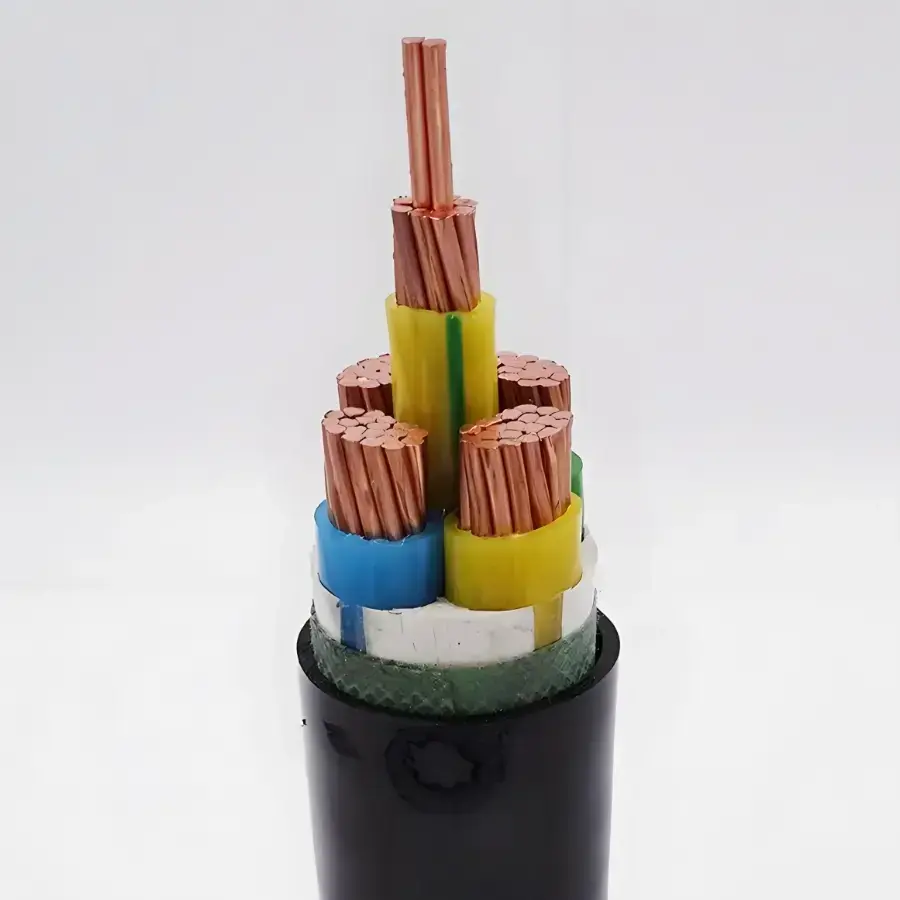

De kabel is voorzien van een koperen geleider, XLPE-isolatie en een dubbellaagse brandwerende structuur van synthetische mica-tape. De meegeleverde technische gegevens specificeren een maximale bedrijfstemperatuur op lange termijn van 90℃ voor de XLPE-isolatie. Het aantal kernen, de doorsnede van de geleiders, de afscherming en de bepantsering kunnen worden geselecteerd op basis van het stuurcircuit, de apparatuuraansluiting en de installatiemethode.

Productspecificatie, afmetingen en technische parametertabel

Constructie en brandwerende prestaties

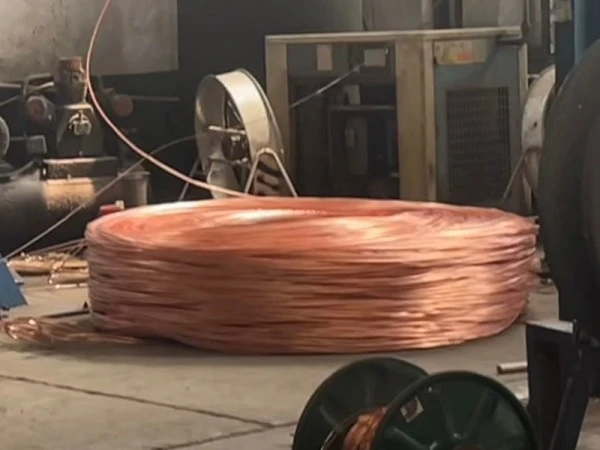

Zeer zuivere koperen geleider

De meegeleverde specificatie identificeert 99,99% zeer zuiver zuurstofvrij koper als geleidermateriaal. Klasse 1 massieve geleiders worden vermeld voor N-KYJV, terwijl flexibele geleiderconfiguraties beschikbaar zijn voor de overeenkomstige flexibele modellen. Er worden doorsneden van 0,75 tot 6 mm² en aderaantallen van 2 tot 61 vermeld, waardoor de kabelconfiguratie kan worden afgestemd op verschillende lay-outs van de stuurcircuits.

XLPE-isolatie

XLPE vernet polyethyleen vormt de primaire isolatielaag. De technische gegevens specificeren een maximale bedrijfstemperatuur op lange termijn van 90℃ en een overbelastingstolerantie op korte termijn van 130℃. Bij het selecteren van de kabel moet rekening worden gehouden met dit temperatuurbereik, samen met de belasting van de geleider, de omgevingsomstandigheden en de daadwerkelijke installatieomgeving.

Dubbellaagse Mica brandwerende structuur

De brandwerende laag bestaat uit dubbellaagse synthetische mica-tape-wikkeling. Volgens de meegeleverde specificatie kan de kabel 90 minuten onder spanning blijven staan ​​bij een open vuurtemperatuur van maar liefst 830℃. The fire-resistant layer is therefore a key part of the cable construction for emergency control and signal circuits where continued circuit operation is specified.

Vlamvertragende buitenmantel

De buitenmantel is gespecificeerd als vlamvertragend polyolefine. Naast het beschermen van de interne kabelstructuur tijdens installatie en onderhoud, is de mantel bedoeld om de verspreiding van vlammen te beperken onder de aangegeven brandprestaties.

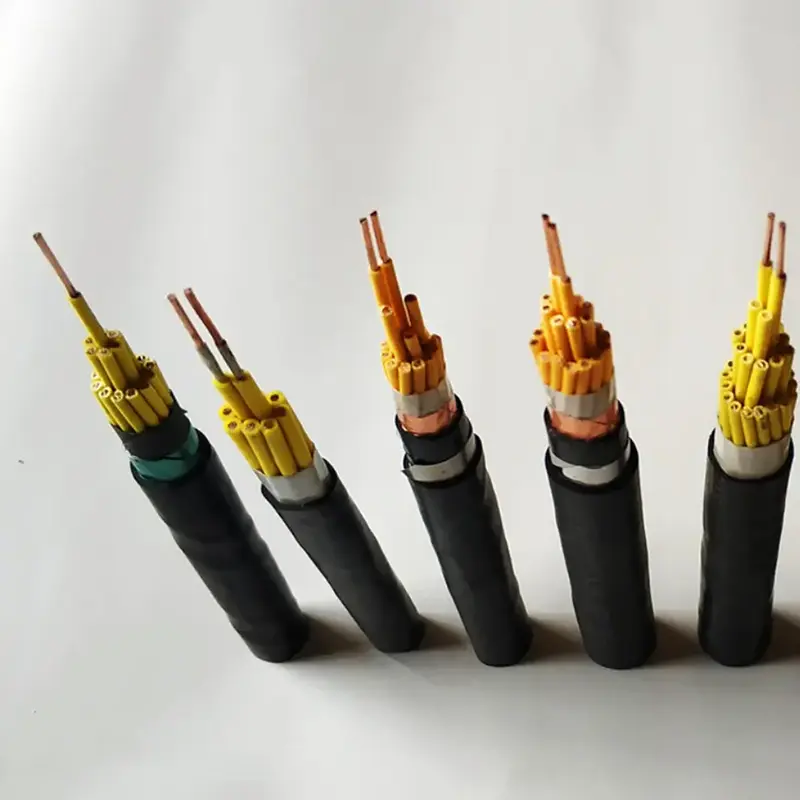

Modellen voor verschillende installatieomstandigheden

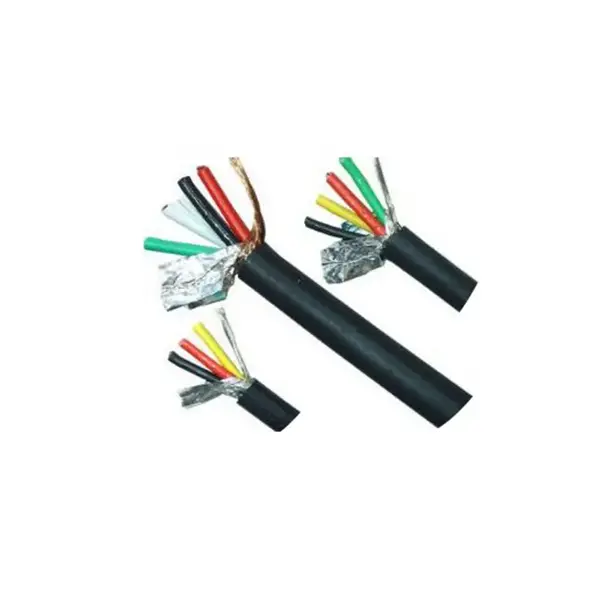

De ongewapende NH-KYJY/NH-KYJYR-constructie heeft een minimale buigradius van 6 maal de buitendiameter van de kabel en kan worden gebruikt voor kabelgoten, binnenleidingen en kabelgoten. Waar elektromagnetische interferentie een probleem is, biedt de afgeschermde NH-KYJYP-configuratie kopergevlochten afscherming met de gespecificeerde dekking van minimaal 80%.

Voor routes die worden blootgesteld aan mechanische druk of ondergrondse installatie, worden N-KYJV22 en N-KYJY23 vermeld met dubbellaagse stalen tape-pantsering en een minimale buigradius van 12 keer de buitendiameter van de kabel. De installatiemethode, mechanische blootstelling, begraafomstandigheden en het vereiste beschermingsniveau moeten worden bevestigd voordat de gepantserde constructie wordt geselecteerd.

Waar de kabel wordt gebruikt

Brandbeveiligingssystemen

Besturings- en signaalcircuits voor brandalarmen, sprinklerpompen, rookafzuigventilatoren, brandluiken en noodverlichting kunnen de kabel gebruiken waar de vereiste brandwerendheid en elektrische parameters overeenkomen met de projectspecificatie.

Ondergrondse en afgesloten faciliteiten

Tunnels, uitgebreide nutscorridors, ondergrondse parkeergarages en andere besloten ruimten kunnen brandwerende besturingsbedrading voor noodapparatuur en brandbeveiligingssystemen vereisen.

Nieuwe energiefaciliteiten

Fotovoltaïsche elektriciteitscentrales, ruimten voor energieopslagapparatuur en oplaadinfrastructuur kunnen noodcontrolecircuits omvatten waarbij temperatuur, brandprestaties en installatieomstandigheden samen in overweging moeten worden genomen.

Openbare gebouwen en gebouwen met een hoge bezettingsgraad

Ziekenhuizen, scholen, winkelcentra, luchthavens en kantoorgebouwen kunnen brandwerende besturingscircuits nodig hebben voor noodsystemen en gebouwserviceapparatuur.

Industriële faciliteiten

Metallurgische, chemische en andere industriële installaties kunnen brandwerende besturingsbedrading gebruiken voor het uitschakelen van apparatuur, alarm, noodventilatie en gerelateerde besturingsfuncties, afhankelijk van de toepasselijke projectvereisten.

Geëxporteerde elektrische apparatuur

De kabel kan worden gespecificeerd als onderdeel van elektromechanische apparatuur of brandbeveiligingssystemen bedoeld voor projecten in het buitenland, waarbij de vereiste normen, testdocumentatie en verpakking worden bevestigd volgens de bestemmingsmarkt.

Technische verificatie- en aanschafoverwegingen

Voor een brandwerende stuurkabel moet de verificatie zich verder uitstrekken dan alleen het geleidermateriaal. De doorsnede van de geleider, het aantal kernen, de isolatieweerstand, het weerstandsspanningsresultaat, de brandwerende laag, het mantelmateriaal en de toepasselijke installatievoorwaarden moeten allemaal overeenkomen met de projectspecificatie.

De geleverde gegevens specificeren 3000V/5min voor de weerstandsspanningstest van het eindproduct en een isolatieweerstand van minimaal 1000 MΩ·km bij 20℃. Voor projectinkoop moeten de vereiste testrapporten, certificeringsdocumenten en toepasselijke normen voor de bestemmingsmarkt worden bevestigd aan de hand van het exacte kabelmodel in plaats van de productcategorie als geheel.

Voor exportorders kan de verpakking worden verzorgd met plasticfolie en plastic of gegaste houten haspels volgens de aangeleverde specificatie. Aderidentificatie, leveringslengte en eventuele vereisten voor afscherming, bewapening of rookarme halogeenvrije constructie moeten in de bestelspecificatie worden opgenomen.

Hoe u de kabel voor een project specificeert

Bevestig eerst de spanning van het stuurcircuit en het vereiste brandprestatieniveau. Bepaal vervolgens de doorsnede van de geleider en het aantal aders op basis van de aangesloten apparatuur en het circuitontwerp. Indien het kabeltracé door een gebied met elektromagnetische interferentie loopt, kan een afgeschermde constructie worden overwogen. Voor directe ingraving of mechanisch blootgestelde routes kan een gepantserd model vereist zijn.

Het installatietraject bepaalt tevens de minimale buigradius. Ongepantserde versies vereisen minimaal 6 keer de buitendiameter van de kabel, afgeschermde versies minimaal 8 keer en de genoemde gepantserde versies minimaal 12 keer. Voor projecten waarbij tunnels, ziekenhuizen, winkelcentra of andere locaties met een hoge bezettingsgraad betrokken zijn, moet de vereiste rookarme, halogeenvrije of andere speciale kabelconstructie vóór de bestelling in de projectspecificatie worden bevestigd.

Veelgestelde vragen

1. Welke standaard is voor deze kabel gespecificeerd?

De meegeleverde technische tabel identificeert GB/T 9330 als de toepasselijke norm voor het product. Voor overzeese projecten moeten de vereiste internationale norm, certificeringsdocumenten en testvereisten worden bevestigd op basis van de bestemmingsmarkt en de exacte kabelconstructie.

2. Wat is de brandwerende constructie en hoe lang kan het circuit onder spanning blijven staan?

De kabel maakt gebruik van dubbellaagse synthetische mica-tape als brandwerende laag. De meegeleverde technische gegevens specificeren een continue bekrachtiging gedurende 90 minuten bij een open vuurtemperatuur van minimaal 830℃. De feitelijke brandwerendheidsclassificatie en testdocumentatie moeten worden geverifieerd aan de hand van het bestelde model en de toepasselijke projectnorm.

3. Welke geleiderafmetingen en aderaantallen zijn beschikbaar?

De vermelde standaard aderdoorsneden zijn 0,75, 1,0, 1,5, 2,5, 4 en 6 mm². Standaard kernseries omvatten 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 en 61 kernen. Speciale kerntellingen kunnen worden besproken volgens de projectvereisten.

4. Zijn er afgeschermde en gepantserde versies beschikbaar?

Ja. Afgeschermd NH-KYJYP wordt vermeld met kopergevlochten afscherming en een dekkingsgraad van minimaal 80%. N-KYJV22 en N-KYJY23 worden vermeld met dubbellaags stalen tape-pantser. Het model moet worden geselecteerd op basis van elektromagnetische interferentie, mechanische blootstelling en installatiemethode.

5. Welke buigradius moet tijdens de installatie worden aangehouden?

Volgens de meegeleverde specificatie vereist ongewapende NH-KYJY/NH-KYJYR een minimale buigradius van 6 keer de buitendiameter van de kabel, afgeschermde NH-KYJYP minimaal 8 keer en gepantserd N-KYJV22 of N-KYJY23 minimaal 12 keer.

6. Welke gegevens zijn nodig voor een offerte?

Geef het vereiste model, de doorsnede van de geleider, het aantal kernen, de kabellengte, de nominale spanning, de plaatsingsmethode en de installatieomgeving op. Als afscherming, pantsering met staalband, een rookarme, halogeenvrije constructie, speciale leveringslengte of exportverpakking vereist zijn, moeten deze gegevens ook worden vermeld, zodat de specificatie en documentatie nauwkeurig op elkaar kunnen worden afgestemd.
