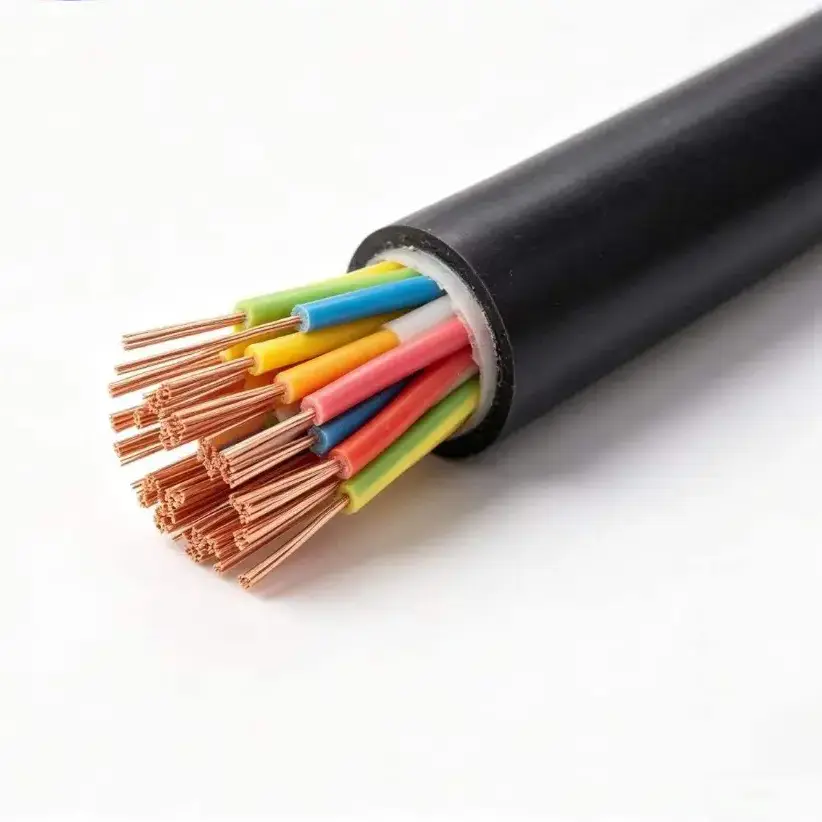

XLPE koperen bedieningskabel

Productmodellen: KYJV, KYJVP, KYJV22, KYJY, enz.

XLPE koperen besturingskabel wordt gebruikt voor laagspanningsbesturings-, instrumentatie- en signaalcircuits waarbij het isolatiesysteem hoge bedrijfstemperaturen moet opvangen. De standaardconstructie combineert zeer zuivere, zuurstofvrije koperen geleiders met XLPE-isolatie en een PVC-buitenmantel, met ongewapende, afgeschermde en met staalband gepantserde configuraties die beschikbaar zijn voor verschillende installatieomstandigheden.

De meegeleverde technische gegevens specificeren een nominale spanning van 450/750 V, een maximale bedrijfstemperatuur op lange termijn van 90 °C en standaard aderdoorsneden van 0,75 tot 6 mm². Afhankelijk van het circuit en de legmethode kan de kabel worden geleverd met massieve of flexibele geleiders, meeraderige configuraties, afscherming, pantsering of WDZ-rookarme, halogeenvrije constructie.

Productspecificatie, afmetingen en technische parametertabel

Constructie en elektrische kenmerken

1. XLPE-isolatie

Vernet polyethyleen vormt de primaire isolatielaag. De meegeleverde specificatie geeft een maximale bedrijfstemperatuur op lange termijn van 90 °C en een overbelastingstolerantie op korte termijn van 130 °C. Dit temperatuurbereik is een van de belangrijkste redenen om XLPE-isolatie te overwegen wanneer een regelinstallatie boven de typische omstandigheden van PVC-geïsoleerde bedrading voor algemeen gebruik kan werken.

2. Opties voor koperen geleiders

De geleider is gespecificeerd als 99,99% zuurstofvrij koper met hoge zuiverheid. KYJV gebruikt een massieve geleider van klasse 1, terwijl KYJVR wordt vermeld met een flexibele geleider van klasse 5. De geleiderconstructie kan daardoor worden afgestemd op vaste bedrading of installaties waarbij extra flexibiliteit vereist is.

3. PVC-mantel en functionele varianten

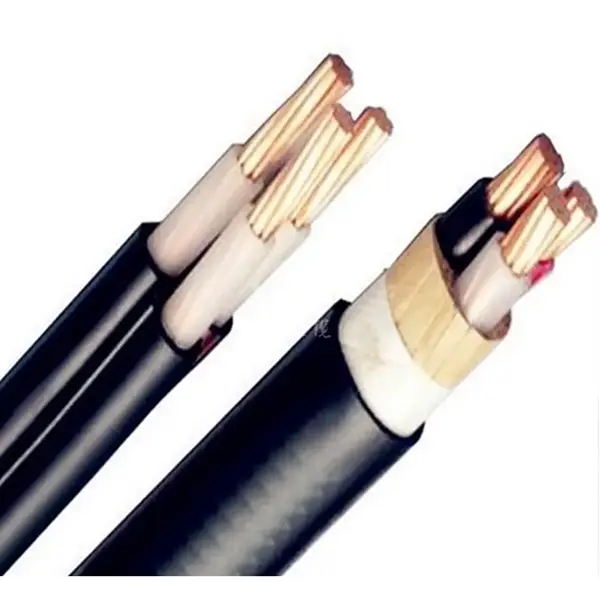

De standaard buitenmantel is van PVC, met een WDZ-rookarme, halogeenvrije versie beschikbaar als verbeterde optie. Afgeschermde KYJVP voegt met koper gevlochten afscherming toe, terwijl KYJV22 stalen tape-pantsering gebruikt voor toepassingen die extra mechanische bescherming vereisen. Met deze varianten kan de kabelconstructie worden afgestemd op de omringende installatie, in plaats van voor elk project één configuratie te gebruiken.

Het selecteren van de juiste configuratie

De kernhoeveelheid moet overeenkomen met het aantal besturings-, instrumentatie- of beveiligingscircuits dat door de kabel wordt bediend. Het standaardbereik omvat 2 tot 61 aders, terwijl de aderdoorsneden variëren van 0,75 tot 6 mm². De vereiste geleidergrootte moet worden bepaald op basis van de circuitbelasting, de toegestane spanningsval en de installatieomstandigheden, in plaats van alleen te worden geselecteerd op basis van het aantal kernen.

Installatieomstandigheden bepalen of extra bescherming nodig is. Ongewapende KYJV of KYJVR is bedoeld voor kabelgoten, binnenleidingen en vaste kabelgootbedrading. KYJVP kan worden overwogen wanneer elektromagnetische interferentie een probleem is, terwijl KYJV22 bedoeld is voor specifieke installaties die stalen tape-pantsering en mechanische bescherming vereisen. Bij het frezen moet ook rekening worden gehouden met de opgegeven minimale buigradiuswaarden.

Typische toepassingen

1. Energie en elektrische apparatuur

De kabel kan worden gebruikt voor laagspanningsbesturing en signaalbedrading voor PV-apparatuur, energieopslagsystemen, omvormers, elektrische kasten en aanverwante apparatuur. XLPE-isolatie biedt het gespecificeerde bedrijfstemperatuurbereik van 90 °C op lange termijn voor installaties waar omgevings- of apparatuurtemperaturen dit niveau van isolatieprestaties vereisen.

2. Industriële automatisering

Schakelkasten voor werktuigmachines, pompen, ventilatoren, PLC-systemen en procesapparatuur vereisen mogelijk meeraderige besturingsbedrading met verschillende geleider- en installatieconfiguraties. Flexibele geleiderversies kunnen de routing rond apparatuurterminals en kasten vereenvoudigen, terwijl afgeschermde versies beschikbaar zijn voor circuits waar elektromagnetische interferentie moet worden aangepakt.

3. Gemeentelijke en gebouweninfrastructuur

Het kabelassortiment kan worden gebruikt in ondergrondse nutstunnels, kabelgleuven, elektrische installaties in gebouwen en andere vaste laagspanningsregelinstallaties. Waar kabels worden blootgesteld aan extra mechanische belasting of een directe ingravingsconstructie vereisen, biedt de gepantserde KYJV22-configuratie een andere installatieoptie.

4. Controle en bescherming van het energiesysteem

Secundaire laagspanningscircuits in onderstations, elektriciteitscentrales, distributieruimten en elektrische apparatuur kunnen gebruik maken van meeraderige besturingskabels voor signaalverwerving, vergrendeling en apparatuurbesturing. Het uiteindelijke model moet worden afgestemd op de circuitfunctie, de geleidergrootte, de afschermingsvereisten en de installatiemethode.

5. Exportapparatuur en technische projecten

Voor exportgerichte elektrische apparatuur en engineeringprojecten moet de kabelspecificatie vóór productie worden bevestigd aan de hand van de toepasselijke projectvereisten. Documentatie, leveringslengte, haspeltype en eventuele benodigde keuringsgegevens kunnen samen met het kabelmodel en de constructie worden gespecificeerd.

Technische controles vóór bestelling

Voor een projectofferte omvat de basisinformatie normaal gesproken het kabelmodel, de nominale spanning, de geleiderklasse, de doorsnede, het aantal kernen en de vereiste lengte. Als de kabel in de buurt van apparatuur wordt gelegd die elektromagnetische interferentie genereert, moet de afschermingsvereiste afzonderlijk worden vermeld. Directe begraving of blootgestelde installatie moet ook worden geïdentificeerd, zodat de behoefte aan bepantsering kan worden beoordeeld.

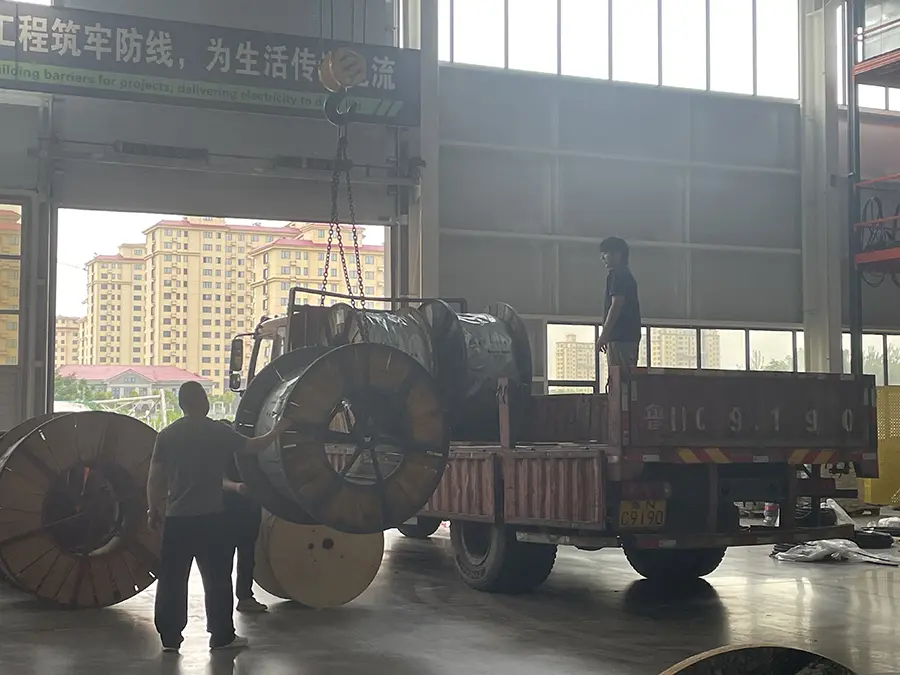

Voor exportorders moeten de verpakking en documentatie in de offertefase worden bevestigd. De meegeleverde specificatie vermeldt kunststof haspels en gegaste houten haspels, samen met op maat gemaakte leveringslengtes. Speciale vereisten zoals een WDZ-rookarme, halogeenvrije constructie of koudebestendige versies moeten ook vóór de productie worden gespecificeerd.

Veelgestelde vragen

1. Welke normen zijn er voor deze kabel gespecificeerd?

De meegeleverde productgegevens vermelden GB/T 9330 als de nationale norm. Als voor een overzees project aanvullende normen, certificaten of inspectiedocumenten nodig zijn, moeten deze vereisten worden bevestigd volgens de bestemmingsmarkt en de projectspecificatie.

2. Welke geleiderafmetingen en aderaantallen zijn beschikbaar?

Standaard geleiderdoorsneden zijn 0,75, 1,0, 1,5, 2,5, 4 en 6 mm². Standaard kernconfiguraties variëren van 2 tot 61 kernen, inclusief meerdere tussenliggende kerntellingen. Afhankelijk van de projectvereisten kunnen speciale kernhoeveelheden worden geproduceerd.

3. Wat is de bedrijfstemperatuur van de XLPE-isolatie?

De meegeleverde technische gegevens specificeren een maximale bedrijfstemperatuur op lange termijn van 90 °C en een overbelastingstolerantie op korte termijn van 130 °C. De standaard minimale legtemperatuur is ≥0 °C, terwijl er een koudebestendige versie wordt vermeld voor directe installatie bij -30 °C.

4. Wanneer is een afgeschermde of gepantserde versie vereist?

Afgeschermde KYJVP kan worden overwogen wanneer elektromagnetische interferentie in het signaal- of stuurcircuit moet worden beheerst. Gepantserde KYJV22 is bedoeld voor legomstandigheden die extra mechanische bescherming vereisen, inclusief gespecificeerde directe ondergrondse begraving. De minimale buigradiusvereisten zijn verschillend voor ongepantserde, afgeschermde en gepantserde constructies.

5. Welke elektrische tests worden vóór de levering gespecificeerd?

De bijgeleverde specificatie vermeldt een isolatieweerstand van ≥1000 MΩ·km bij 20 °C en een weerstandsspanningstest van het eindproduct van 3000 V/5min zonder defecten. De tabel specificeert ook een volledige inspectie vóór levering. Eventuele projectspecifieke inspectie- of testvereisten van derden moeten vóór productie worden bevestigd.

6. Kunnen de leveringslengte en kabelconstructie worden aangepast?

Ja. In de aangeleverde gegevens zijn op maat gemaakte leveringslengtes vermeld met een aangegeven lengtetolerantie van ±0,5%. Speciale aderaantallen, flexibele geleiderconstructie, afscherming, pantsering, WDZ rookarme, halogeenvrije constructie en koudebestendige versies kunnen worden gespecificeerd volgens de projectvereisten.
