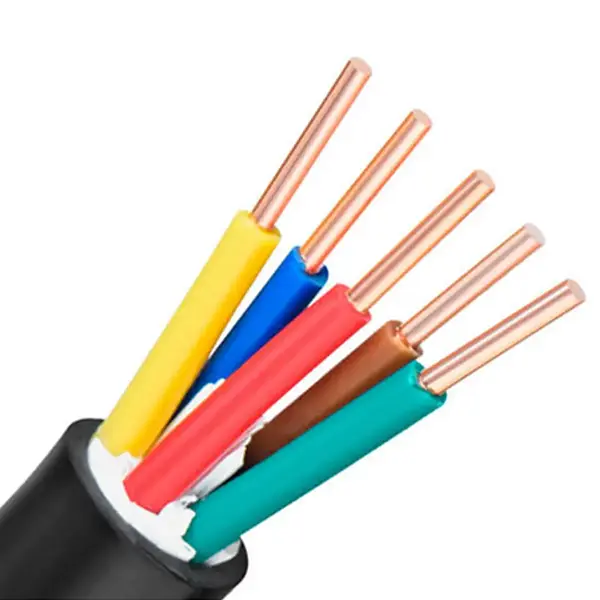

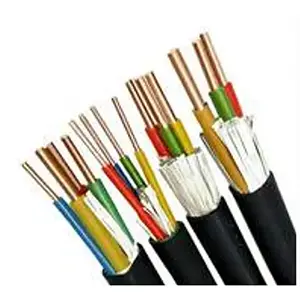

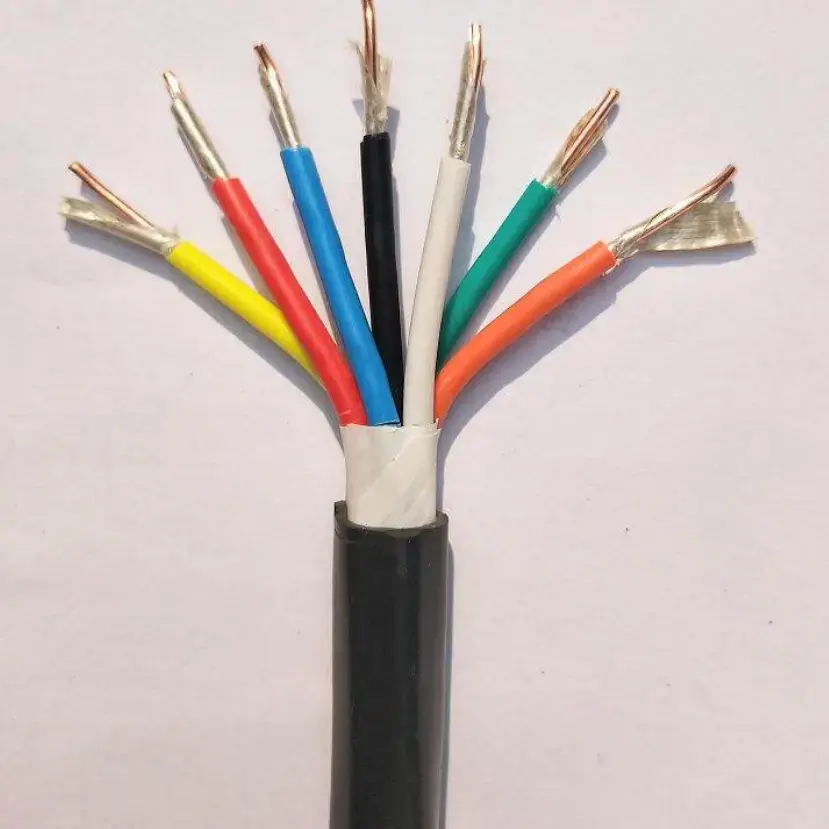

Koperen PVC brandwerende bedieningskabel

Basisproductmodel: N-KVV(NH-KVV).

Koperen PVC brandwerende bedieningskabel combineert een koperen geleider, mica-tape brandwerende laag en PVC-isolatie en omhulsel voor besturings- en hulpcircuits die een brandwerende kabelconstructie vereisen. De 450/750V-kabel is bedoeld voor toepassingen waarbij het handhaven van de circuitcontinuïteit gedurende een bepaalde periode bij blootstelling aan brand deel uitmaakt van het systeemontwerp. Afhankelijk van de geleiderconstructie kan de kabel worden geconfigureerd met koperen geleiders van klasse 1 of klasse 5.

De micatape vormt de belangrijkste brandwerende laag rond de geleider, terwijl de flexibele geleideropties ervoor zorgen dat de kabel gemakkelijker door kabelgoten, schakelkasten en apparatuuraansluitingen kan worden geleid. Bij de selectie van specificaties moet rekening worden gehouden met de doorsnede van de geleider, de kernhoeveelheid, de installatieomstandigheden en de brandprestatie-eisen van het volledige elektrische systeem.

Productspecificatie Afmetingen en technische parametertabel

Brandwerende constructie en kabelontwerp

Mica-Tape brandwerende laag

Mica-tape wordt rond de geleider geplaatst als het belangrijkste brandwerende onderdeel. Bij blootstelling aan brand is deze laag bedoeld om de elektrische isolatie gedurende de gespecificeerde testomstandigheden te behouden en de continuïteit van het circuit gedurende de vereiste periode te helpen behouden. De feitelijke brandwerendheidsclassificatie moet worden bevestigd aan de hand van de toepasselijke productspecificatie en testmethode voor het project.

Koperen geleideropties

De geleiderconstructie kan gebaseerd zijn op Klasse 1 of Klasse 5 koper, afhankelijk van de vereiste kabelconfiguratie. De technische tabel geeft het aantal geleiders, de doorsnede en de 20℃ DC-weerstandswaarden weer, waardoor elektrische parameters kunnen worden gecontroleerd voordat de specificatie wordt bevestigd.

PVC-isolatie en mantel

PVC zorgt voor de primaire isolatie rond de geleider en draagt ​​bij aan de algehele mechanische bescherming van de kabel. De vermelde isolatiedikte verandert met de nominale doorsnede, dus de kabelspecificatie moet worden geselecteerd in combinatie met de vereiste geleiderafmetingen en installatieomstandigheden.

Hoe de kabel past op brandbeveiligingssystemen

Koperen PVC brandwerende besturingskabel is bedoeld voor circuits waar besturings-, alarm-, bewakings- of hulpfuncties mogelijk gedurende een bepaalde periode beschikbaar moeten blijven tijdens een brandgebeurtenis. Typische circuits zijn onder meer brandbeveiligingsschakelkasten, rookafvoerapparatuur, brandbluspompen en andere elektrisch bestuurde systemen.

De brandwerende functie moet worden beschouwd als onderdeel van het volledige circuitontwerp. Kabelgeleiding, ondersteuningsmethode, aangesloten apparatuur, installatieomgeving en de vereiste brandwerendheidsclassificatie kunnen allemaal van invloed zijn op de uiteindelijke systeemprestaties.

Toepassingsscenario's

1. Brandbeveiligingstechniek: schakelkasten voor brandbeveiliging, brandalarmsystemen, rookafvoerventilatoren en regelcircuits voor bluswaterpompen.

2. Energiecentrales: elektrische schakelkasten, secundaire stuurleidingen voor generatorsets en besturings- of signaalbedrading in stroomverdeelkamers.

3. Metallurgische industrie: automatische bedieningsconsoles en besturingscircuits voor productielijnapparatuur in metallurgische werkplaatsen.

4. Bouwconstructie: machinekamers in de kelder, centrale airconditioningsystemen en controlesystemen voor brandbeveiliging van liften.

5. Algemene industrie: Afvalwaterzuiveringsapparatuur, droogproductielijnen en werktuigmachines die regelcircuits ondersteunen waar brandwerende constructies vereist zijn.

Praktische selectieoverwegingen

1. Dwarsdoorsnede van de geleider

De vereiste doorsnede moet worden bepaald op basis van de elektrische belasting, circuitfunctie, toegestane geleiderweerstand en toepasselijke installatievereisten. De beschikbare gegevens bestrijken nominale doorsneden van 0,5 mm² tot 6 mm².

2. Kernhoeveelheid

De kernhoeveelheid moet overeenkomen met het aantal te vervoeren besturings-, alarm-, bewakings- en hulpcircuits. De tabel bevat de aanbevolen kernconfiguraties tot en met 61 kernen, waarbij aangepaste kernhoeveelheden beschikbaar zijn volgens de meegeleverde specificatie.

3. Flexibiliteit en installatieroute

Waar kabels door schakelkasten, trays of apparatuuraansluitingen moeten gaan, moeten de constructie van de geleider en de toegestane buigomstandigheden samen in overweging worden genomen. De vereiste buigradius moet worden bevestigd op basis van de toepasselijke kabelspecificatie en niet alleen op basis van het geleidertype.

4. Vereisten voor brandwerendheid

Brandwerende kabels moeten worden geselecteerd op basis van de vereiste testduur, brandblootstellingsomstandigheden en systeemnorm. Een kabel mag niet alleen worden gespecificeerd met de term “brandbestendig”; de vereiste prestatieclassificatie en ondersteunende testdocumentatie moeten ook worden bevestigd.

Kwaliteit en technische verificatie

Bij projectinkoop omvatten de belangrijkste verificatiepunten het materiaal en de constructie van de geleider, de nominale doorsnede, de weerstand van de geleider, de configuratie van mica-tape, de dikte van de PVC-isolatie en de afmetingen van de afgewerkte kabel. Deze meetbare eigenschappen bieden een praktische basis om de geleverde kabel te vergelijken met de afgesproken technische specificatie.

Voor export- of engineeringorders kan Qiancheng de vereiste productdocumentatie coördineren volgens de kabelspecificaties en projectvereisten. Als een specifiek testrapport, certificaat of inspectiedocument voor de brandwerendheid vereist is, moet dit vóór de orderbevestiging worden geïdentificeerd, zodat de toepasselijke documentatie kan worden gecontroleerd aan de hand van de daadwerkelijke kabelconfiguratie.

Veelgestelde vragen

Wat is de nominale spanning van deze koperen PVC brandwerende bedieningskabel?

De nominale spanning bedraagt ​​450/750V. Het is bedoeld voor besturings-, bewakings- en hulpcircuits waarbij de gespecificeerde brandwerende constructie vereist is.

Welk materiaal zorgt voor de brandwerende functie?

Micatape wordt gebruikt als brandwerende laag rond de geleider. Zijn functie is het helpen handhaven van de elektrische isolatie en de continuïteit van het circuit onder de gespecificeerde brandtestomstandigheden.

Welke geleidermaten vallen onder de specificatietabel?

De tabel omvat nominale doorsneden van 0,5 mm² tot 6 mm², met bijbehorende geleiderconfiguraties, PVC-isolatiedikte en 20℃ DC-geleiderweerstandswaarden.

Hoeveel kernen kunnen worden geconfigureerd?

De vermelde aanbevolen kernnummers zijn 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 en 61. Aangepaste kernhoeveelheden kunnen worden besproken volgens de projectspecificatie.

Waar kan deze koperen PVC brandwerende bedieningskabel worden gebruikt?

Het kan worden toegepast in brandbeveiligingscontrolesystemen, regelcircuits van energiecentrales, metallurgische apparatuur, mechanische en elektrische systemen van gebouwen, afvalwaterbehandelingsapparatuur en andere industriële besturingstoepassingen waarbij een brandwerende kabelconstructie vereist is.

Welke informatie moet worden verstrekt voor een projectofferte?

Voor de bevestiging van de specificaties is het nuttig om het vereiste model, de doorsnede van de geleider, het aantal kernen, de kabellengte, de installatieomgeving, de brandwerendheidseisen en eventuele vereiste technische documenten of inspectiegegevens te verstrekken.
