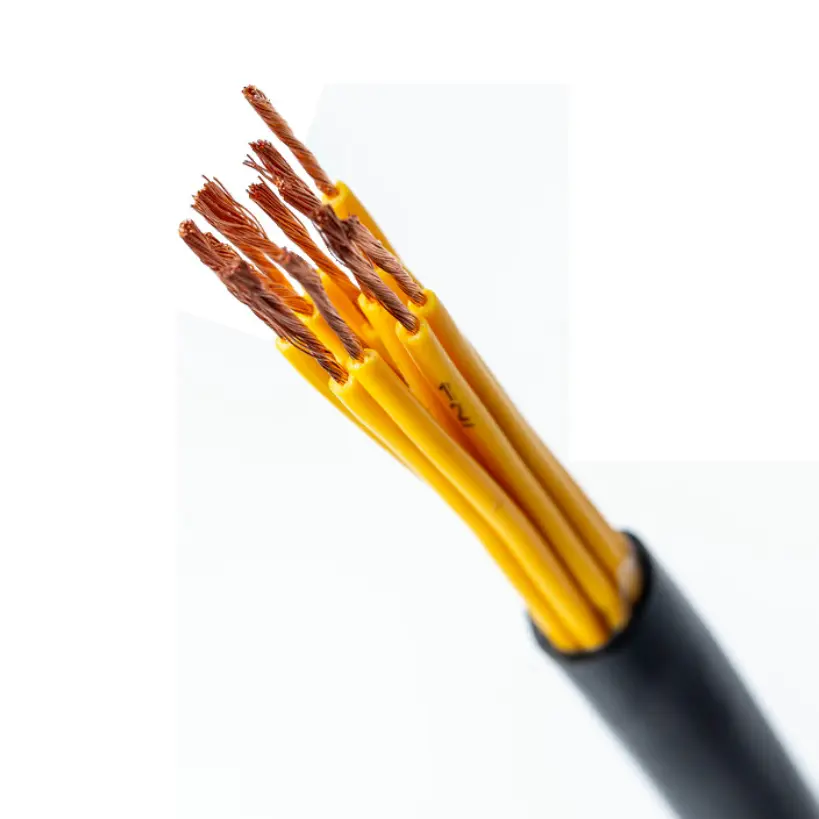

Koperen PVC vlamvertragende bedieningskabel

Productmodellen: ZR-KVV namelijk Z(A、B、C、D)-KVV, ZR-KVVP namelijk Z(A、B、C、D)-KVVP, ZR-KVV22 namelijk Z(A、B、C、D)-KVV22, enz.

Koperen PVC vlamvertragende stuurkabel is een 450/750V stuurkabel die gebruik maakt van zeer zuivere, zuurstofvrije koperen geleiders, micatape en vlamvertragende PVC-isolatie en omhulsel. Klasse 1 massieve, Klasse 2 gevlochten en Klasse 5 flexibele geleiderconstructies zijn beschikbaar voor verschillende bedradingsomstandigheden. De kabel is bedoeld voor besturings-, bewakings- en hulpcircuits in industriële faciliteiten, gebouwen en andere elektrische laagspanningssystemen waar vlamvertragende en brandwerende prestaties vereist zijn.

De kabelconstructie kan optioneel ook worden voorzien van koperdraadvlechtwerk of kopertape-afscherming, met aderaantallen van 2 tot 61 aders. De selectie kan daarom worden gebaseerd op geleidertype, doorsnede, kernhoeveelheid, afschermingseisen, installatiemethode en de toepasselijke brandprestatie-eisen van het project.

Productspecificatie Afmetingen en technische parametertabel

Constructie en prestaties

Geleideropties voor verschillende bedradingsomstandigheden

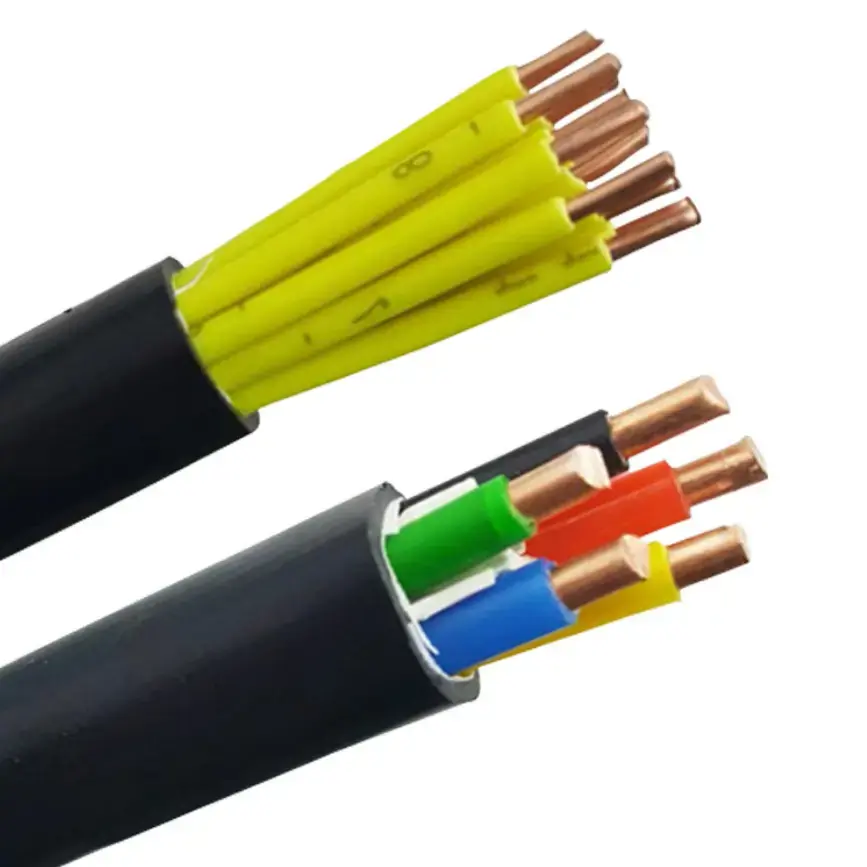

De kabel is verkrijgbaar met massieve, soepele of flexibele koperen geleiders. Massieve en gestrande constructies kunnen worden gebruikt waar het kabeltraject relatief vast is, terwijl flexibele geleiders handiger zijn voor kastbedrading, apparatuuraansluitingen en installaties die eenvoudiger kabelhantering vereisen. De juiste geleiderconstructie moet worden geselecteerd op basis van de installatiemethode en mechanische vereisten.

Mica-tape en PVC-isolatie

Mica-tape vormt de brandwerende laag rond de geleider, terwijl PVC voor de belangrijkste elektrische isolatie zorgt. De buitenmantel is eveneens gemaakt van vlamvertragend PVC. Deze combinatie geeft de kabel zowel een gedefinieerde brandwerende constructie als vlamvertragende eigenschappen voor de toepasselijke kabelconfiguratie.

Optionele afscherming

Voor circuits waarbij rekening moet worden gehouden met elektromagnetische interferentie, kan koperdraadvlechtwerk of kopertape-omwikkeling worden gespecificeerd als afschermingslaag. Het vermelde dekkingspercentage bedraagt ​​≥80%. Afgeschermde constructies moeten worden geselecteerd op basis van het signaaltype, de omliggende elektrische apparatuur en de installatieomgeving.

Waar de kabel praktische bedradingsvereisten behandelt

Koperen PVC vlamvertragende stuurkabel kan worden geconfigureerd voor zowel vaste als flexibelere stuurbedradingsomstandigheden. Dit vermindert de noodzaak om totaal verschillende geleiderconstructies te selecteren wanneer een project schakelkasten, apparatuuraansluitingen en vaste kabelroutes binnen hetzelfde elektrische systeem bevat.

Voor circuits die besturings- en bewakingssignalen transporteren, is de geleiderweerstand een belangrijke specificatie en niet alleen maar een materiaalbeschrijving. De technische tabel geeft de vereisten voor isolatieweerstand, weerstandsspanning en geleiderweerstand weer die kunnen worden gebruikt voor technische bevestiging voordat u bestelt.

Wanneer brandbeveiliging deel uitmaakt van het elektrische ontwerp, moeten de vlamvertragende en brandwerende eigenschappen van de kabel worden geëvalueerd, samen met de kabelgeleiding, ondersteuningsmethoden en de eisen van het volledige brandbeveiligingssysteem. Kabelprestaties mogen niet onafhankelijk van de installatiemethode worden beschouwd.

Toepassingsscenario's

1. Brandbeveiligingssystemen: brandbeveiligingsschakelkasten, alarmgerelateerde circuits, rookafvoerapparatuur en besturingssystemen voor bluswaterpompen.

2. Stroomvoorzieningen: elektrische schakelkasten, hulpcircuits voor generatorsets en besturings- of signaalbedrading in stroomverdeelkamers.

3. Industriële automatisering: besturingssystemen voor productielijnen, machines en procesapparatuur waarbij vlamvertragende kabelconstructies vereist zijn.

4. Elektrische systemen bouwen: liftbesturingssystemen, centrale airconditioningapparatuur, machinekamers in de kelder en andere toepassingen voor gebouwautomatisering.

5. Algemene industriële uitrusting: Afvalwaterzuiveringsapparatuur, drooglijnen, werktuigmachines en andere hulpbesturingscircuits.

Kwaliteit en technische verificatie

Voor technische aanbestedingen omvatten de belangrijkste verificatiepunten de constructie van de geleider, de doorsnede van de geleider, de dikte van de PVC-isolatie, de isolatieweerstand, de spanningsbestendigheid, de geleiderweerstand, de afschermingsconfiguratie en de gespecificeerde eisen op het gebied van brandprestaties. Deze parameters bieden een meer praktische basis voor productacceptatie dan algemene beschrijvingen van kabelkwaliteit.

Qiancheng kan de toepasselijke productspecificaties en technische documentatie leveren volgens de bestelde kabelconfiguratie. Voor engineering- en exportprojecten moeten de vereisten voor testrapporten, certificaten, inspectiegegevens, verpakking en kabellengte vóór productie worden bevestigd.

Specificatie selectiegids

Dwarsdoorsnede van de geleider

De beschikbare geleiderdoorsnede bedraagt ​​0,5 mm² tot 10 mm². De selectie moet gebaseerd zijn op de circuitfunctie, de elektrische belasting, de toegestane geleiderweerstand en de toepasselijke installatievereisten.

Kernhoeveelheid

De standaardconfiguratie omvat 2 tot 61 kernen. De kernhoeveelheid moet worden bepaald op basis van het aantal besturings-, bewakings- en hulpcircuits dat vereist is voor de apparatuur of het project.

Afschermingsvereisten

Wanneer signaalinterferentie een probleem is, kan koperdraadvlechtwerk of kopertape-afscherming worden overwogen. De vereiste afschermingsmethode moet worden bevestigd in overeenstemming met de elektrische omgeving en de vereisten van het besturingssysteem.

Brandprestaties

De technische tabel specificeert een blootstelling aan brand van niet minder dan 830℃ gedurende 90 minuten en vlamvertragende eisen onder GB/T 19666. De vereiste testomstandigheden en documentatie moeten worden bevestigd aan de hand van de daadwerkelijke projectspecificatie voordat de bestelling wordt geplaatst.

Veelgestelde vragen

1. Welke normen zijn er voor deze kabel gespecificeerd?

De technische gegevens verwijzen naar GB/T 9330 voor de weerstand van de DC-geleider en GB/T 19666 voor de vermelde vlamvertragende vereisten. Eventuele aanvullende certificerings- of testdocumentatie die vereist is voor een exportproject moet worden bevestigd volgens de bestelde kabelconfiguratie.

2. Welke geleiderconstructies zijn er beschikbaar?

De kabel kan worden geconfigureerd met massieve stijve geleiders of meeraderige flexibele geleiders. De geschikte constructie hangt ervan af of de installatie vast is, door een schakelkast wordt geleid of een grotere flexibiliteit vereist tijdens de installatie.

3. Welke doorsneden en kernaantallen zijn beschikbaar?

De vermelde aderdoorsneden variëren van 0,5 mm² tot 10 mm², met aderaantallen van 2 tot 61 aders. De uiteindelijke combinatie moet worden bevestigd op basis van het circuitontwerp en de kabelconfiguratie.

4. Kan de kabel afgeschermd worden?

Ja. Omvlechting van koperdraad of omwikkeling met kopertape kan worden gespecificeerd als een optionele afschermingslaag, met een vermelde afschermingsdekkingsgraad van ≥80%.

5. Waar wordt deze koperen PVC vlamvertragende bedieningskabel vaak gebruikt?

Het wordt gebruikt voor besturings-, bewakings- en hulpcircuits in brandbeveiligingssystemen, energievoorzieningen, industriële automatiseringsapparatuur, elektrische systemen in gebouwen en andere industriële toepassingen waarbij de gespecificeerde vlamvertragende en brandwerende eigenschappen vereist zijn.

6. Welke gegevens zijn nodig voor een offerte?

Geef het vereiste model, type geleider, doorsnede, aantal kernen, vereisten voor afscherming, kabellengte, installatieomgeving en toepasselijke eisen op het gebied van brandprestaties op. Ook eventuele benodigde keuringsrapporten, certificaten of exportdocumentatie dienen vooraf te worden gespecificeerd.
