Koperen PVC vlamvertragende flexibele bedieningskabel

Productmodellen: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Koperen PVC vlamvertragende flexibele stuurkabel combineert gestrande koperen geleiders met PVC-isolatie en een buitenmantel om een ​​flexibele oplossing te bieden voor besturings- en signaalbedrading. De vlamvertragende kabelconstructie is bedoeld om de verspreiding van vlammen te beperken, terwijl de flexibele geleideropstelling ervoor zorgt dat de kabel gemakkelijker rond schakelkasten, apparatuurterminals en compacte bedradingsruimtes kan worden geleid.

Deze kabel wordt vaak gespecificeerd voor brandbeveiligingsbesturingscircuits, industriële automatisering, elektrische apparatuur, mechanische en elektrische systemen en metallurgische machines. De juiste specificatie is afhankelijk van de vereiste aderconfiguratie, geleidergrootte, installatieomstandigheden en de vlamvertragende eisen die voor de toepassing zijn gedefinieerd.

Productspecificatie Afmetingen en technische parametertabel

Constructie en vlamvertragende prestaties

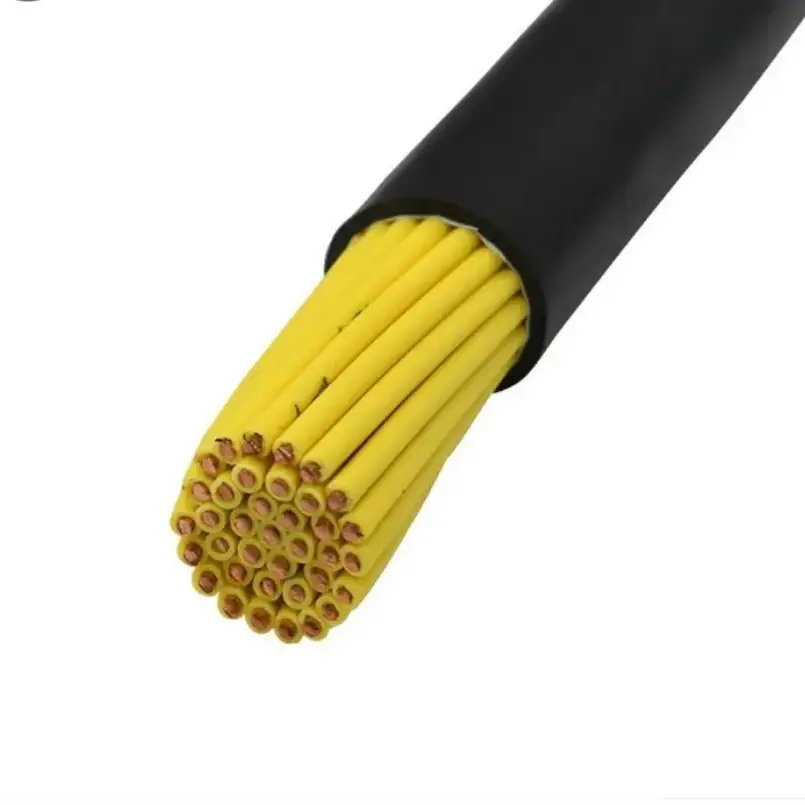

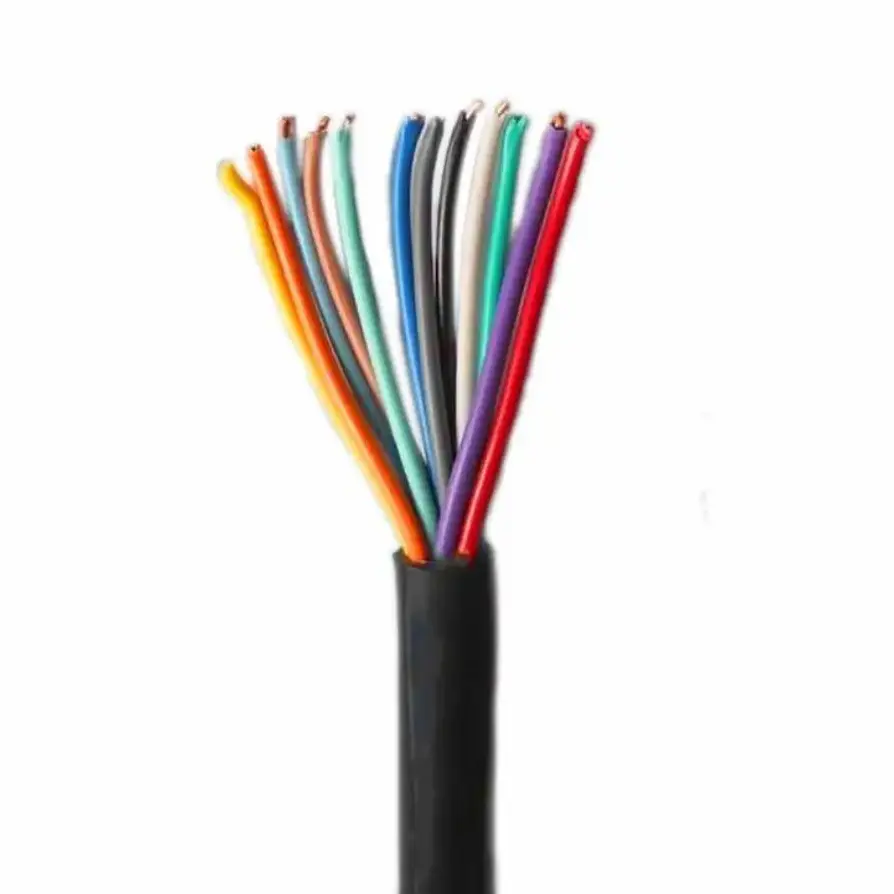

Meerstrengige flexibele koperen geleider

De kabel maakt gebruik van een meeraderige koperen geleiderconstructie in plaats van een massieve geleider. De kleinere individuele geleiderstrengen bieden meer flexibiliteit, wat handig is bij het leiden van besturingskabels door kasten, leidingen, apparatuurbehuizingen en andere locaties waar de installatieruimte beperkt is.

PVC-isolatie en mantel

PVC wordt gebruikt voor de isolatie en de buitenste beschermlaag. De isolatiedikte varieert afhankelijk van de nominale doorsnede van de geleider, met de overeenkomstige waarden vermeld in de technische tabel. De geselecteerde isolatiestructuur zorgt voor elektrische scheiding en bescherming voor besturings- en bewakingscircuits tijdens normaal gebruik.

Vlamvertragende kabelconstructie

Het vlamvertragende PVC-materiaal is bedoeld om de verspreiding van vlammen langs de kabel te verminderen bij blootstelling aan een ontstekingsbron. Vlamvertragende prestaties moeten worden beoordeeld volgens de toepasselijke kabelspecificaties en testvereisten, en mogen niet op dezelfde manier worden behandeld als brandwerende prestaties.

Waarom de flexibele constructie van belang is bij besturingsbedrading

Koperen PVC vlamvertragende flexibele stuurkabel combineert een meerstrengige geleiderstructuur met PVC-isolatie en -mantel, waardoor deze geschikt is voor besturingsbedrading waarbij routeringsflexibiliteit belangrijk is. De constructie kan de plaatsing van kabels in schakelkasten en rond apparatuurcomponenten vereenvoudigen in vergelijking met minder flexibele kabelontwerpen.

Voor projecten waarbij meerdere besturingscircuits betrokken zijn, maken de beschikbare kernconfiguraties het mogelijk de kabel te selecteren op basis van het aantal benodigde signalen of besturingsfuncties. De doorsnede van de geleider moet worden bepaald op basis van de elektrische vereisten van het circuit en niet alleen op basis van de kernhoeveelheid.

Bij installaties met brandveiligheidseisen kan de vlamvertragende eigenschap samen met de installatieomgeving, kabelgroepering, routeringsmethode en de geldende projectnorm worden beschouwd. Deze factoren moeten worden bevestigd vóór de definitieve selectie van de specificaties.

Toepassingsscenario's

Brandbeveiligingssystemen

Gebruikt voor besturings- en signaalcircuits in brandbeveiligingsschakelkasten, brandalarmkoppelingsapparatuur en aanverwante mechanische systemen zoals rookafvoerapparatuur.

Stroom- en energieapparatuur

Geschikt voor schakelkasten, generatorgerelateerde regelcircuits, apparatuur voor stroomverdeelruimtes en andere laagspanningsbesturingstoepassingen waarbij flexibele bedrading vereist is.

Metallurgische en industriële productie

Kan worden gebruikt in automatische besturingssystemen voor productielijnen, schakelkasten voor apparatuur en signaalcircuits in industriële omgevingen. Bij de selectie moet rekening worden gehouden met de omgevingstemperatuur en blootstelling aan olie, vocht of chemicaliën.

Het bouwen van mechanische en elektrische systemen

Toepasbaar op besturingsbedrading voor centrale airconditioningapparatuur, mechanische en elektrische systemen van gebouwen, ondergrondse apparatuurruimten en andere gebouwservice-installaties.

Algemene industriële automatisering

Gebruikt in schakelkasten, geautomatiseerde productieapparatuur, mechanische apparatuur en andere industriële systemen waarbij meerdere besturings- of bewakingssignalen door besloten installatieruimtes moeten worden geleid.

Kwaliteits- en specificatieverificatie

Voor een stuurkabel moet de kwaliteitsverificatie zich richten op meetbare constructie- en elektrische parameters. De doorsnede van de geleider, de maximale diameter van een enkele draad, de dikte van de PVC-isolatie en de weerstand van de DC-geleider kunnen vóór productie en verzending worden gecontroleerd aan de hand van de overeengekomen specificatie.

Voor bulktechnische opdrachten moeten het model, de kernhoeveelheid, de aderdoorsnede, de kabellengte en de toepasselijke vlamvertragende eisen vooraf worden bevestigd. Technische documentatie en inspectiegegevens kunnen, indien vereist door het project, worden afgestemd op de bestelde specificatie.

Specificatie selectiegids

Bij het selecteren van de kabel voor een automatisch besturingsproject moeten verschillende parameters samen in overweging worden genomen:

1. Geleiderdoorsnede: Selecteer op basis van de elektrische belasting en vereisten voor het stuurcircuit.

2. Aantal kernen: Zorg dat het aantal kernen overeenkomt met de vereiste controle- en bewakingsfuncties, waarbij extra kernen worden overwogen waar het projectontwerp dit vereist.

3. Installatiemethode: Bevestig of de kabel in een schakelkast, door een kabelgoot, op een kabelgoot of rechtstreeks naar apparatuur zal worden geleid.

4. Vlamvertragende eisen: Bevestig de vereiste vlamvertragende klasse of toepasselijke testnorm voor het project.

5. Omgevingscondities: Houd rekening met omgevingstemperatuur, vocht, olie, chemicaliën, mechanische beweging en beschikbare buigruimte.

6. Leveringsvereisten: Bevestig de kabellengte, verpakking, etikettering, documentatie en eventuele inspectievereisten vóór bulkproductie.

Veelgestelde vragen

1. Heeft deze koperen PVC vlamvertragende flexibele bedieningskabel vlamvertragende prestaties?

Ja. De kabel maakt gebruik van vlamvertragende PVC-isolatie en mantelmaterialen die zijn ontworpen om de verspreiding van vlammen te helpen beperken. De exacte vlamvertragende prestaties moeten worden bevestigd volgens de gespecificeerde kabelconstructie en toepasselijke testvereisten.

2. Waarom is de kabel geschikt voor bedrading in smalle schakelkasten?

De meerstrengige geleiderstructuur biedt een grotere flexibiliteit dan een massieve geleider met dezelfde nominale doorsnede. Dit kan routering en beëindiging eenvoudiger maken als de beschikbare installatieruimte beperkt is.

3. Welke doorsneden en kernaantallen zijn beschikbaar?

De vermelde doorsneden zijn 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² en 6 mm². Aanbevolen kernhoeveelheden zijn onder meer 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 en 61 kernen. Aangepaste kernhoeveelheden kunnen worden besproken op basis van projectvereisten.

4. Kan de kabel worden aangepast voor speciale aderaantallen of -lengtes?

Ja. Aangepaste kernhoeveelheden en kabellengtes kunnen worden besproken volgens de projectspecificatie. De geleiderdoorsnede, installatievoorwaarden, vlamvertragende eisen en vereiste documentatie moeten vóór productie worden bevestigd.

5. Waar wordt dit type kabel vaak gebruikt?

Typische toepassingen zijn onder meer brandbeveiligingsschakelkasten, stroom- en energieapparatuur, metallurgische productielijnen, mechanische en elektrische systemen bouwen, geautomatiseerde productieapparatuur en industriële schakelkasten.

6. Welke gegevens zijn nodig voor een offerte?

Geef het vereiste model, de doorsnede van de geleider, het aantal kernen, de kabellengte, de installatieomgeving en de toepasselijke vlamvertragende vereisten op. Indien beschikbaar kunnen ook projecttekeningen of technische specificaties worden aangeleverd, zodat de kabelconstructie vóór de offerte en productie kan worden gecontroleerd.
