Regelkabel voor hoge temperaturen

Basismodellen: KGG, KFF, etc. Isolatiemateriaal: siliconenrubber of fluorkunststof.

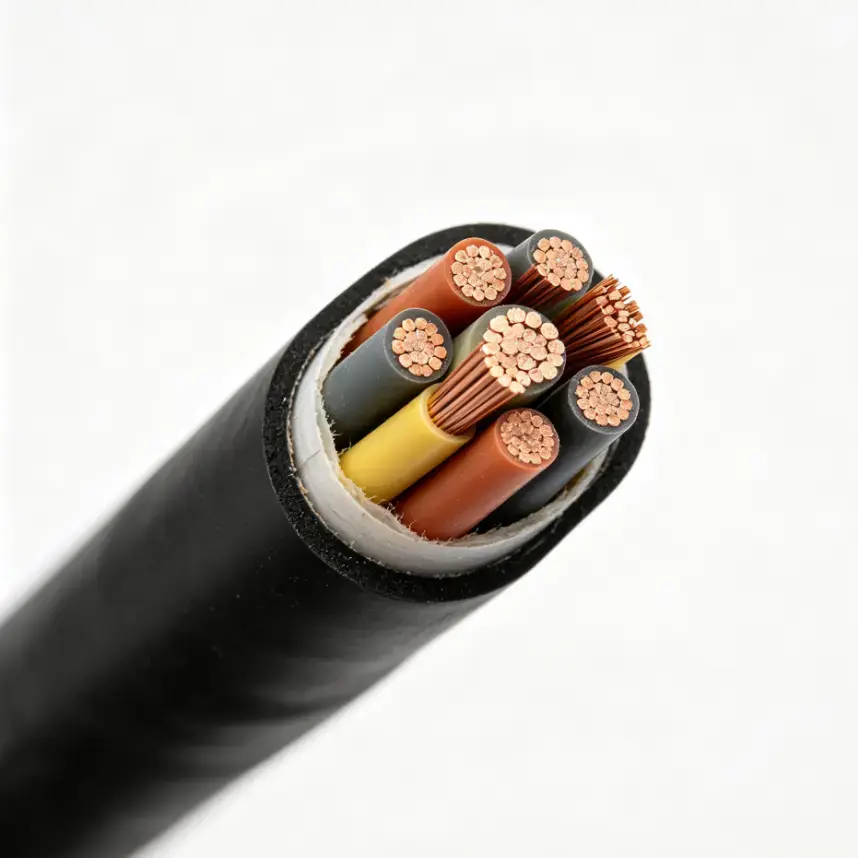

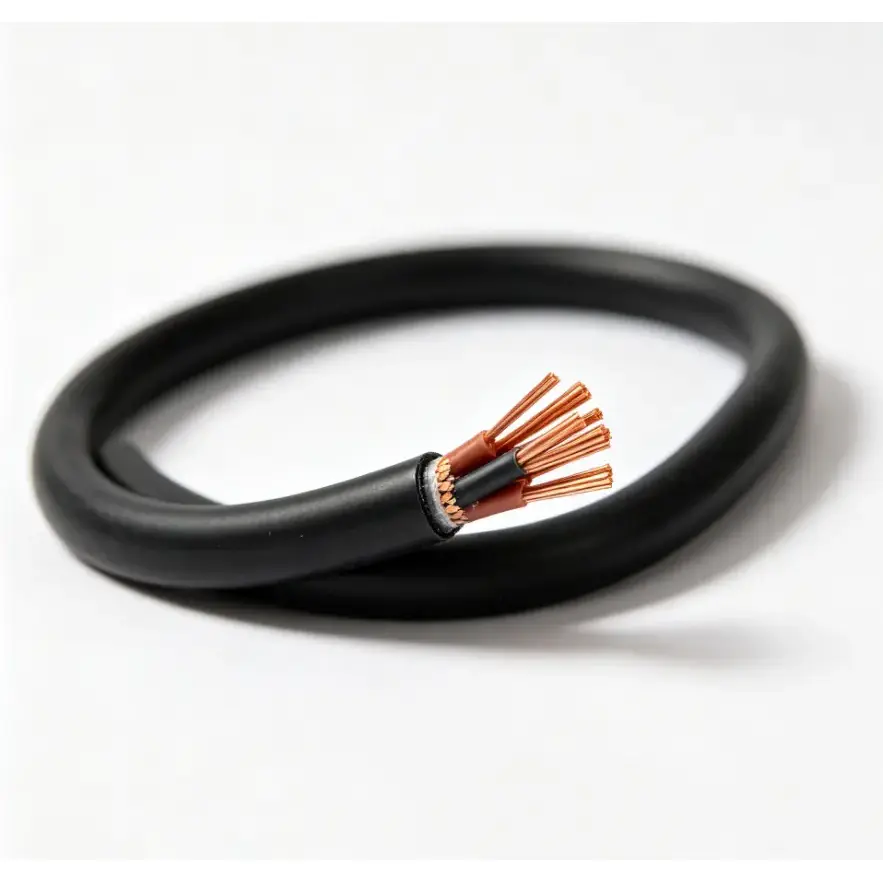

High Temperature Control Cable is een kabel voor speciale doeleinden voor het verzenden van besturings- en bewakingssignalen in werkomgevingen met hoge temperaturen. Het maakt gebruik van zeer zuiver zuurstofvrij koper als geleider, met siliconenrubber of fluorkunststofisolatie en optionele afschermings- en beschermende omhulselstructuren. De meeraderige geleider biedt flexibiliteit voor de bedrading van apparatuur, terwijl de isolatie- en mantelmaterialen kunnen worden geselecteerd op basis van de bedrijfstemperatuur en de omgevingsomstandigheden.

Deze constructie is bedoeld voor toepassingen waarbij temperatuurbestendigheid een belangrijk onderdeel is van de kabelkeuze. Typische toepassingen zijn onder meer metallurgie, warmtebehandeling, industriële ovens, thermische verwerkingsapparatuur en andere industriële besturingssystemen. De daadwerkelijke kabelspecificatie moet worden geselecteerd op basis van de continue temperatuur, piektemperatuur, elektrische vereisten, installatieomstandigheden en blootstelling aan olie, vocht of corrosieve media.

Productspecificatie Afmetingen en technische parametertabel

Materiaal en constructie

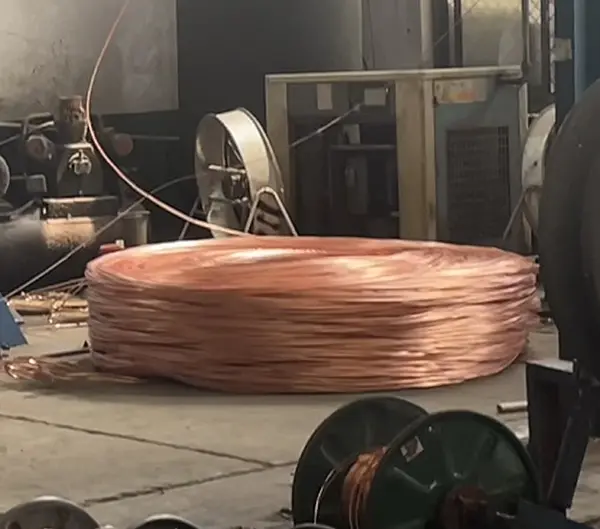

1. Zuurstofvrije koperen geleider met hoge zuiverheid

De geleider is gemaakt van zeer zuiver zuurstofvrij koper in een meerstrengige flexibele constructie. Vergeleken met een stijve massieve geleider is de gevlochten structuur geschikter voor routering rond apparatuur en schakelkasten. De beschikbare geleiderdoorsnede bedraagt ​​0,5 mm² tot 10 mm² volgens het vermelde specificatiebereik.

2. Isolatie van siliconenrubber of fluorkunststof

Siliconenrubber en fluorkunststof bieden temperatuurbestendige isolatiemogelijkheden voor verschillende bedrijfsomstandigheden. Bij de materiaalkeuze moet rekening worden gehouden met de continue werktemperatuur, kortdurende blootstelling aan temperatuur, mechanische vereisten en de omgeving, in plaats van alleen met de temperatuur.

3. Optionele afscherming voor stuurcircuits

Wanneer afscherming vereist is, kan de kabel worden voorzien van een omvlechting van koperdraad of kopertape. Het gespecificeerde afschermingsdekkingspercentage is ≥80%. Afscherming is met name relevant wanneer besturings- of bewakingscircuits dichtbij apparatuur zijn geïnstalleerd die elektrische interferentie kan veroorzaken.

4. Meerdere materiaalopties voor de mantel

De buitenmantel kan gebruik maken van hittebestendig, rookarm, halogeenvrij, vlamvertragend PVC, siliconenrubber, fluorkunststof of nitrilmantelverbinding. De beschikbare constructie biedt verschillende combinaties van temperatuurbestendigheid en weerstand tegen olie, zuur, alkali en andere industriële omstandigheden.

Prestatie- en toepassingsoverwegingen

De werktemperatuur van een stuurkabel wordt bepaald door de volledige kabelconstructie, inclusief geleider, isolatie, mantel en installatieomstandigheden. Om deze reden moeten temperatuurklasse, omgevingsblootstelling en elektrische vereisten samen worden bevestigd voordat een specificatie wordt geselecteerd.

1. Temperatuurvereisten op lange en korte termijn

De beschikbare bedrijfstemperatuurgraden voor de lange termijn zijn 90℃, 180℃ en 200℃. Afhankelijk van de gekozen constructie kan de piektemperatuur op korte termijn 250℃ tot 280℃ bereiken. Versies van siliconenrubber en FEP-fluorkunststof zijn ook bestand tegen temperaturen tot -60℃. De geselecteerde kwaliteit moet overeenkomen met het werkelijke temperatuurprofiel van de apparatuur.

2. Elektrische prestaties voor regel- en bewakingscircuits

De zuurstofvrije koperen geleider zorgt voor het vereiste elektrische pad voor besturings- en bewakingssignalen, terwijl isolatieweerstand en weerstandsspanning meetbare elektrische prestatie-indicatoren bieden. Waar elektromagnetische interferentie een probleem is, kan kopervlechtwerk of kopertape-afscherming worden gespecificeerd.

3. Weerstand tegen industriële arbeidsomstandigheden

Gebieden met hoge temperaturen kunnen ook olie, vocht, stof, zure of alkalische stoffen bevatten. De mantel moet daarom worden geselecteerd op basis van het feitelijke omringende medium. Omhulsels van siliconenrubber, fluorkunststof en nitril kunnen worden overwogen voor verschillende combinaties van temperatuur en omgevingsblootstelling.

4. Flexibele installatie rond apparatuur

De meeraderige geleiderconstructie ondersteunt flexibele routering rond industriële machines, schakelkasten en thermische apparatuur. Het aantal kernen, de doorsnede van de geleiders en de totale kabelconstructie moeten worden afgestemd op de beschikbare installatieruimte en circuitvereisten.

Typische industriële toepassingen

Deze kabel wordt gebruikt voor besturings-, bewakings- en signaalcircuits in industriële omgevingen waar hoge temperaturen de kabelkeuze beïnvloeden. Typische toepassingen zijn onder meer:

●Metallurgie en metaalverwerkingsapparatuur

● Warmtebehandelingslijnen en thermische verwerkingsapparatuur

●Industriële ovens en verwarmingssystemen

●Productiemachines voor hoge temperaturen

●Industriële schakelkasten en apparatuuraansluitingen

●Temperatuurbewakings- en regelcircuits

●Apparatuur blootgesteld aan olie, vocht, stof of corrosieve industriële media

Kwaliteitscontrole en technische verificatie

Bij de aanschaf van industriële kabels moet de productverificatie zich richten op meetbare constructie- en elektrische parameters. Belangrijke items zijn onder meer geleidermateriaal, geleiderdoorsnede, kernhoeveelheid, isolatiemateriaal, mantelconstructie, nominale spanning, isolatieweerstand, geleiderweerstand en spanningsbestendigheid.

Productie-inspectie kan bestaan ​​uit maatcontroles, het testen van de geleiderweerstand, het testen van de isolatieweerstand en het testen van de netfrequentie-spanning volgens de toepasselijke productspecificatie. Voor engineering- en exportopdrachten kunnen technische documentatie en testgegevens worden bevestigd volgens de vereiste specificatie en projectvoorwaarden.

Wat moet worden bevestigd voordat u bestelt?

Voor een specificatie van stuurkabels voor hoge temperaturen moet de volgende informatie worden bevestigd vóór de offerte of productie:

●Continue bedrijfstemperatuur en mogelijke piektemperatuur op korte termijn

●Vereiste aderdoorsnede en aantal aders

●Nominale spanning en elektrische prestatie-eisen

●Of afscherming van kopervlechtwerk of kopertape vereist is

●Vereist omhulselmateriaal en omgevingsbestendigheid

●Blootstelling aan olie, zuur, alkali, vocht, stof of corrosieve media

●Vereiste vlamvertragende of brandwerende prestaties

●Kabellengte, verpakking en technische documentatievereisten

Veelgestelde vragen

1. Welke temperatuur kan deze hogetemperatuurregelkabel continu weerstaan?

Beschikbare bedrijfstemperatuurklassen voor de lange termijn zijn onder meer 90℃, 180℃ en 200℃. Afhankelijk van de gekozen constructie kan de piektemperatuur op korte termijn 250℃ tot 280℃ bereiken. Versies van siliconenrubber en FEP-fluorkunststof zijn ook bestand tegen lage temperaturen tot -60℃.

2. Welk geleidermateriaal wordt gebruikt?

De geleider maakt gebruik van zeer zuiver zuurstofvrij koper in een meerstrengige flexibele constructie. De beschikbare geleiderdoorsnede bedraagt ​​0,5 mm² tot 10 mm² volgens de vermelde technische specificatie.

3. Kan er afscherming worden toegevoegd?

Ja. Optionele afscherming omvat omvlechting van koperdraad of omwikkeling met kopertape, met een gespecificeerd afschermingsdekkingspercentage van ≥80%. De afschermingsstructuur kan worden geselecteerd op basis van het besturingssysteem en de elektromagnetische omgeving.

4. Kunt u kabelkernen, doorsnede, afscherming en vlamvertragende kwaliteiten aanpassen?

Ja. De vermelde constructie ondersteunt 2 tot 61 aders en geleiderdoorsneden van 0,5 mm² tot 10 mm². Afhankelijk van de toepassing en technische specificatie kunnen afscherming, mantelmateriaal, vlamvertragende of brandwerende eisen en kabellengte worden bevestigd.

5. Is de kabel geschikt voor blootstelling aan olie, zuren en logen?

De beschikbare mantelopties omvatten siliconenrubber, fluorkunststof, nitrilmantelcompound en hittebestendig PVC. Waar olie, zuur, alkali, vocht of corrosieve media aanwezig zijn, moet het omhulselmateriaal worden gekozen op basis van de feitelijke werkomgeving.

6. Welke informatie is nodig voor een bulkorder voor buitenlandse handel?

Geef de vereiste aderdoorsnede, kernhoeveelheid, bedrijfstemperatuur, nominale spanning, afschermingsvereiste, mantelmateriaal, kabellengte, toepassingsomgeving en toepasselijke technische normen op. Met deze details kunnen de kabelconstructie en productiespecificatie vóór de offerte worden bevestigd.
