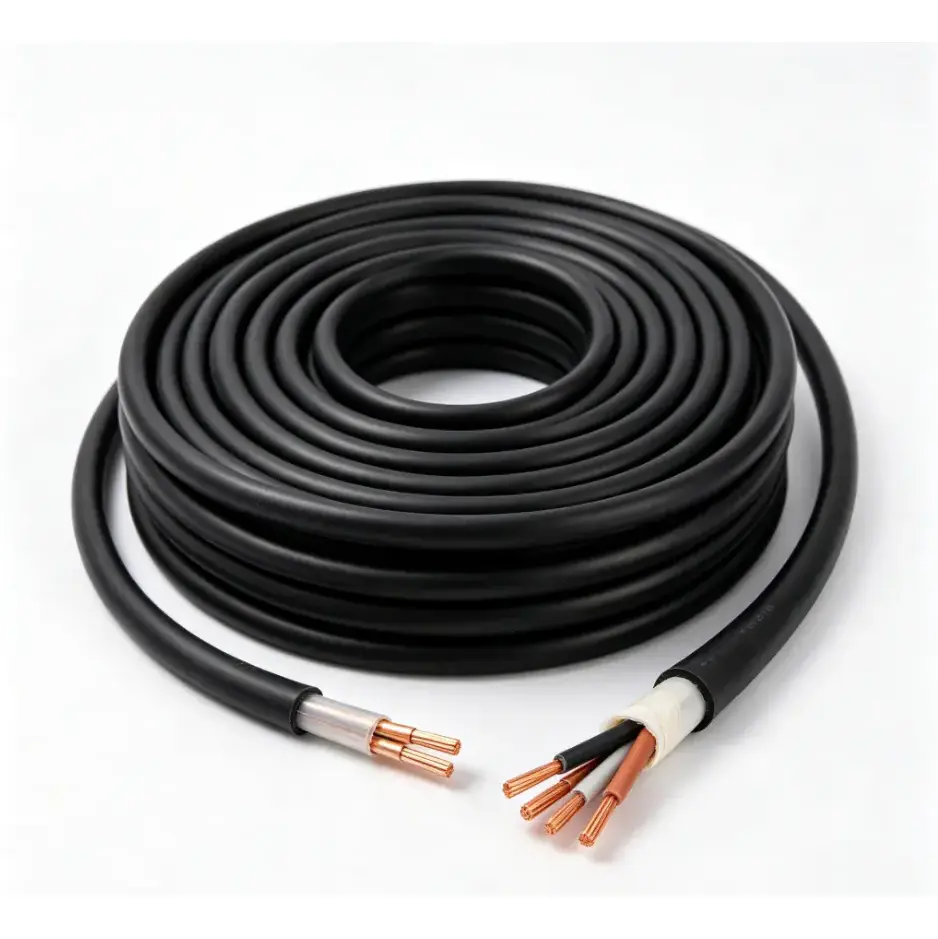

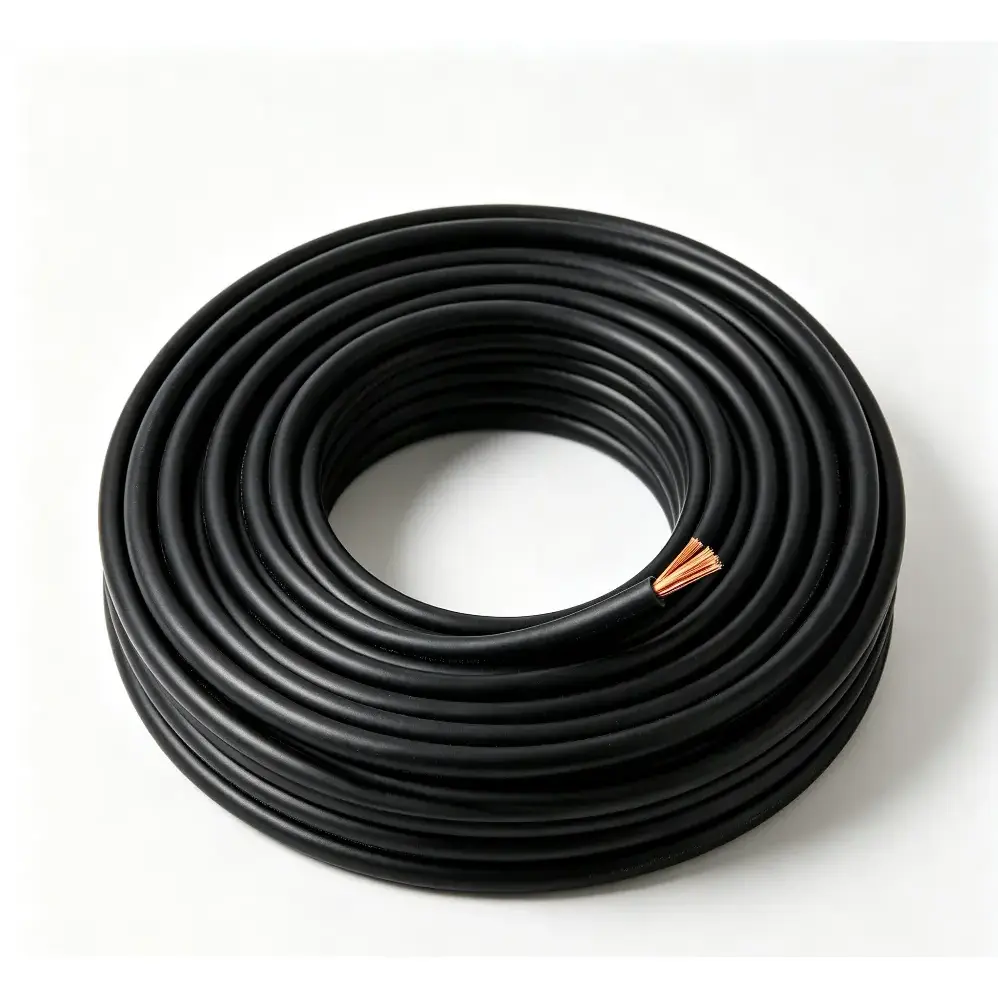

Koperen PVC brandwerende flexibele bedieningskabel

Productmodellen: N(NH)-KVVR, N(NH)-KVVRP, enz.

Koperen PVC brandwerende flexibele besturingskabel is ontworpen voor besturings- en signaalcircuits waarbij flexibele installatie- en brandwerendheidseisen samen in overweging moeten worden genomen. Het maakt gebruik van flexibele koperen geleiders van klasse 5, een brandwerende laag van mica-tape en geëxtrudeerde PVC-isolatie en omhulsel. Deze constructie is bedoeld om de circuitintegriteit gedurende een bepaalde periode onder brandomstandigheden te helpen behouden, afhankelijk van de toepasselijke kabelconfiguratie en testvereisten.

De flexibele geleiderstructuur maakt de kabel geschikt voor schakelkasten, brandbeveiligingssystemen, mechanische en elektrische apparatuur en industriële automatische besturingscircuits waar herhaaldelijk buigen of beperkte bedradingsruimtes de installatie veeleisender kunnen maken. De kabelkeuze moet gebaseerd zijn op de doorsnede van de geleider, het aantal kernen, de installatiemethode, de eisen inzake brandprestaties en de elektrische kenmerken van de aangesloten apparatuur.

Productspecificatie Afmetingen en technische parametertabel

Constructie en prestaties

De kabelconstructie combineert een flexibele koperen geleider met een brandwerende laag mica-tape en PVC-isolatie en -mantel. Elk onderdeel heeft een specifieke functie in de totale kabelstructuur, dus de vereiste specificatie moet worden geselecteerd op basis van het stuurcircuit, de installatieomgeving en de toepasselijke brandprestatie-eisen.

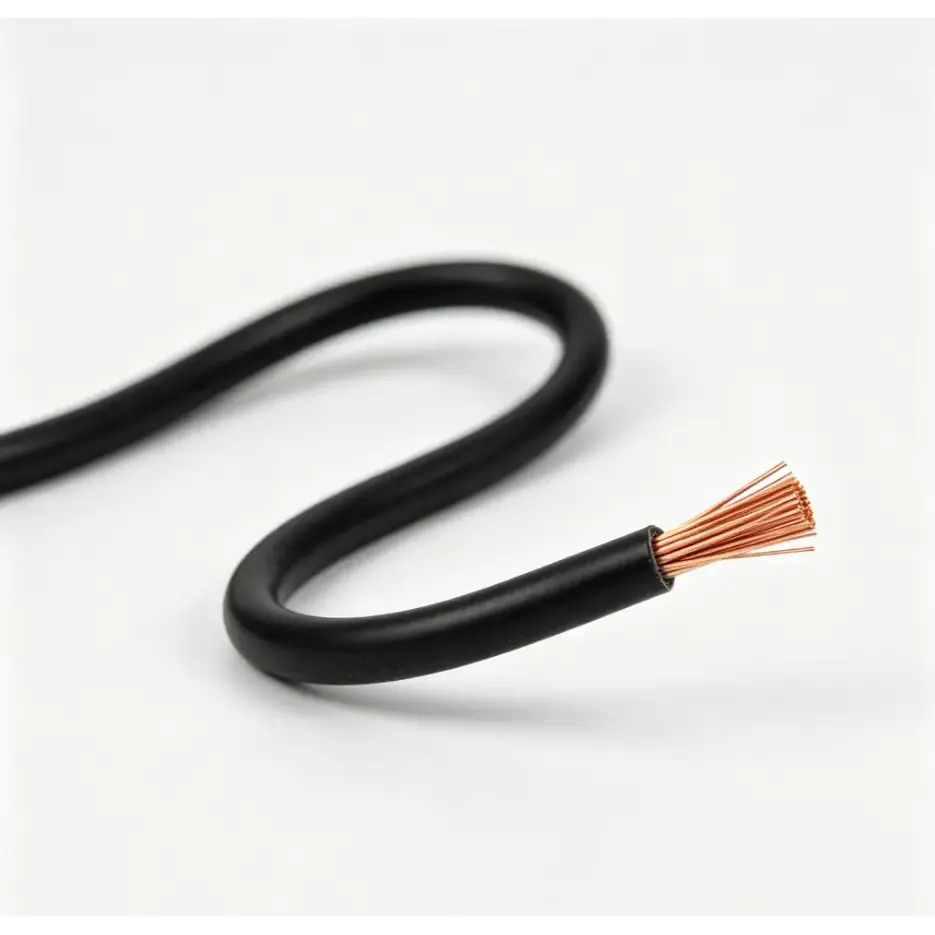

Flexibele klasse 5 koperen geleider

De meerstrengige geleiderconstructie biedt een grotere flexibiliteit dan een massieve geleider met dezelfde nominale doorsnede. Dit is handig voor kastbedrading, apparatuuraansluitingen en installaties waarbij de kabel door beperkte ruimtes of rond apparatuurcomponenten moet gaan.

Mica-Tape brandwerende laag

Micatape is als brandwerende laag om de geleider verwerkt. In een brandwerende kabelconstructie is deze laag bedoeld om het geleidende pad te helpen beschermen wanneer de kabel wordt blootgesteld aan hoge temperaturen of vlammen gedurende de duur die wordt gedefinieerd door de toepasselijke testomstandigheden.

PVC-isolatie en mantel

De geëxtrudeerde PVC-isolatie zorgt voor een elektrische scheiding tussen de geleider en de omliggende kabelcomponenten, terwijl de buitenmantel extra mechanische en omgevingsbescherming biedt. De isolatiedikte varieert met de nominale doorsnede, zoals weergegeven in de specificatietabel hierboven.

Waar het wordt gebruikt

Koperen PVC brandwerende flexibele besturingskabel is bedoeld voor besturings- en signaalbedrading waarbij circuitcontinuïteit onder gespecificeerde brandomstandigheden een belangrijke ontwerpoverweging is. Typische toepassingen zijn onder meer brandbestrijdingskasten, brandbeveiligingssystemen voor gebouwen, mechanische en elektrische apparatuur, stroomgerelateerde besturingssystemen en industriële automatiseringsinstallaties.

In kleine schakelkasten of apparatuurbehuizingen kan de flexibele geleiderconstructie de routing vereenvoudigen in vergelijking met minder flexibele kabelconstructies. Voor industriële installaties moet bij de uiteindelijke selectie ook rekening worden gehouden met de omgevingstemperatuur, kabelgoot of leidingopstelling, buigvereisten, vocht, olie of andere omgevingsblootstelling, en de elektrische belasting van het aangesloten regelcircuit.

Kwaliteits- en specificatieverificatie

Voor dit type kabel moet de kwaliteitsbeoordeling gebaseerd zijn op meetbare constructie- en elektrische parameters en niet alleen op het uiterlijk. Geleiderdoorsnede, geleiderweerstand, isolatiedikte, brandwerende laag, kernhoeveelheid en toepasselijke brandprestatie-eisen moeten worden gecontroleerd aan de hand van de overeengekomen specificatie.

Vóór productie of verzending kan de projectdocumentatie worden afgestemd op het vereiste model, de doorsnede, het aantal kernen, het geleidertype en de testvereisten. Voor technische toepassingen kunnen klanten ook bevestigen of aanvullende inspectiegegevens, technische gegevens of monsters vereist zijn vóór de bulkproductie.

Wat moet worden bevestigd voordat u bestelt?

De juiste specificatie is afhankelijk van het besturingssysteem en de installatieomstandigheden. Voordat u een bestelling plaatst, is het handig om de volgende punten te bevestigen:

1. Geleiderdoorsnede volgens de circuitvereisten en toepasselijke elektrische berekeningen.

2. Benodigde kernhoeveelheid en of een standaard of aangepaste kernconfiguratie nodig is.

3. Brandwerende prestatie-eisen en de geldende project- of beproevingsnorm.

4. Installatiemethode, inclusief bedrading van de schakelkast, installatie van leidingen, installatie van kabelgoten of aansluiting van apparatuur.

5. Vereiste kabellengte, verpakking, documentatie en inspectievereisten voor het project.

Veelgestelde vragen

1. Kan deze brandbestendige, flexibele stuurkabel van koper-PVC de continuïteit van het circuit behouden tijdens een brand?

De kabel is ontworpen met een brandwerende laag van mica-tape om het geleidingspad gedurende een bepaalde periode onder toepasselijke brandtestomstandigheden te behouden. De werkelijke brandwerendheidsprestaties zijn afhankelijk van de kabelconstructie, installatiemethode en testvereisten van het gespecificeerde product.

2. Welk geleidermateriaal wordt in deze kabel gebruikt?

Er wordt gebruik gemaakt van flexibele koperen geleiders. De geleiderconfiguratie en de maximale diameter van een enkele draad variëren afhankelijk van de nominale doorsnede, waarbij de relevante waarden zijn vermeld in de technische tabel.

3. Welke doorsneden en kernaantallen zijn beschikbaar?

De vermelde doorsneden zijn 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² en 6 mm². Aanbevolen kernhoeveelheden omvatten 2 tot 61 kernen in de configuraties weergegeven in de tabel, en aangepaste kernhoeveelheden kunnen worden besproken op basis van projectvereisten.

4. Kan de kabel voor een project op maat worden gemaakt?

Ja. Kernhoeveelheid en kabellengte kunnen worden aangepast volgens de projectspecificatie. Vóór productie moeten de vereiste geleiderdoorsnede, aderconfiguratie, brandwerende constructie, installatievoorwaarden en documentatievereisten worden bevestigd.

5. Waar wordt dit type kabel vaak gebruikt?

Typische toepassingen zijn onder meer brandbestrijdingskasten, brandbeveiligingssystemen voor gebouwen, mechanische en elektrische apparatuur, industriële besturingscircuits en andere installaties waar flexibele bedrading en brandwerende kabelconstructie vereist zijn.

6. Welke technische informatie moet voor een offerte worden verstrekt?

Voor een nauwkeurige prijsopgave en specificatiecontrole dient u het vereiste model, de doorsnede van de geleider, het aantal kernen, de kabellengte, de installatieomgeving en de toepasselijke eisen op het gebied van brandprestaties op te geven. Indien beschikbaar kunnen ook projecttekeningen of technische specificaties worden gebruikt om de kabelconstructie vóór productie te bevestigen.
