Qiancheng 26/35kV XLPE geïsoleerde voedingskabel is de voorkeurskeuze voor technische aanbestedingen. Het beschikt over stabiele kwaliteit, volledige compliance en hoge betrouwbaarheid. Het wordt veel toegepast voor de nieuwbouw van 35 kV-hoofdstroomnetten en voor de renovatie en verbetering van bestaande stroomtoevoerlijnen.
|
Nominale doorsnede van de geleider (mm²) |
Isolatiedikte (mm) |
Schededikte (mm) |
Geschatte buitendiameter van de kabel (mm) |
DC-weerstand van Cu-geleider (Ω/km) |
DC-weerstand van Al-geleider (Ω/km) |
Testspanning (kV/5min) |
Ampaciteit van Cu in lucht (A) |
Ampaciteit van Al in Air (A) |
Ampaciteit van Cu in direct begraven grond (A) |
Ampaciteit van Al in direct begraven grond (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Buigradius
Toegestane buigradius voor eenaderige kabel: 20 (d+D) ±5%
Toegestane buigradius voor meeraderige kabel: 15 (d+D) ±5%
D = Werkelijke buitendiameter van de kabel (mm)
d = Werkelijke diameter van de geleider (mm)
Legtemperatuur
Voorverwarmen is verplicht als het leggen plaatsvindt onder 0℃.
Hoogteverschil leggen
Geen beperking op verticaal hoogteverschil bij het leggen van kabels.

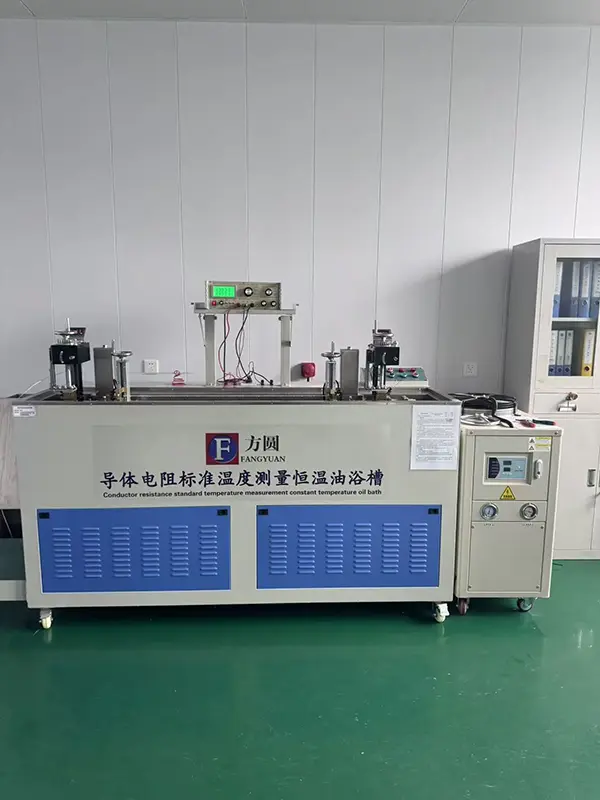

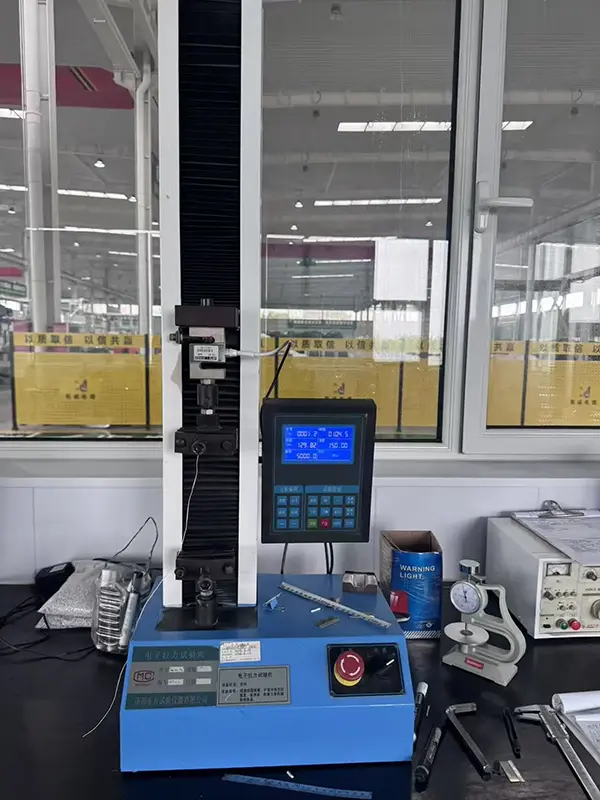

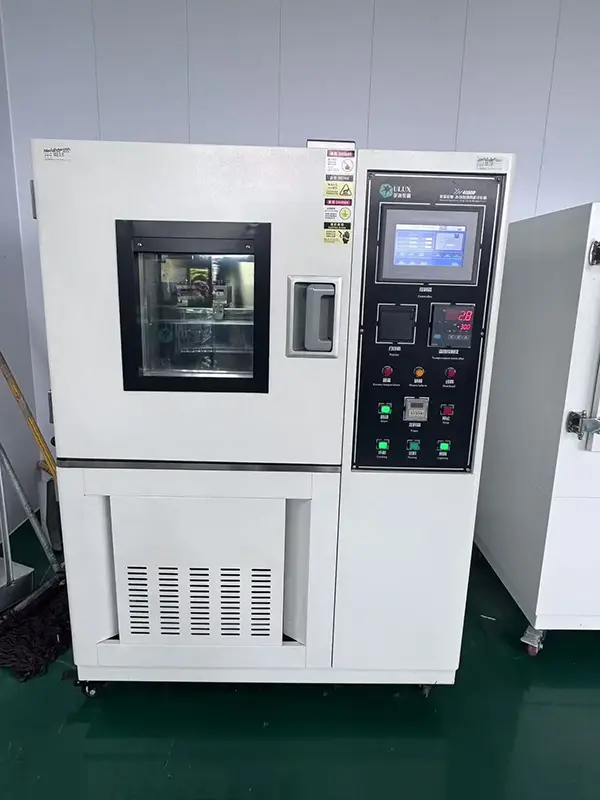

Alle Qiancheng 26/35kV XLPE geïsoleerde voedingskabels voltooien volledige tests vóór levering. Alle laboratoriumtestresultaten voldoen aan stabiele normen, waardoor verborgen risico's op defecten aan de isolatie en kortsluiting tijdens langdurig gebruik worden geëlimineerd.
Vlamvertragende versies beperken effectief de longitudinale vlamverspreiding. Voor halogeenvrije typen met weinig rook bedraagt de lichttransmissie tijdens de verbranding meer dan 75%, zonder giftige en corrosieve halogenidedampen. Met deze kabel zijn meerdere stedelijke ondergrondse nutstunnelprojecten in één keer goedgekeurd door de brandweer.
De gepantserde structuur is bestand tegen verbrijzeling en krassen door externe graafkracht. De buitenmantel is gemaakt van weerbestendig PVC/PE-materiaal. Voor buiteninstallaties in de open lucht en direct ingegraven, biedt het weerstand tegen UV-straling en zuur-alkalibodemcorrosie, waardoor de frequentie van inspectie en onderhoud ter plaatse wordt verminderd.
Nieuwe-energiesector: Hoofdtransmissiekabels in 35kV-opvoerstations voor windenergie- en fotovoltaïsche projecten.

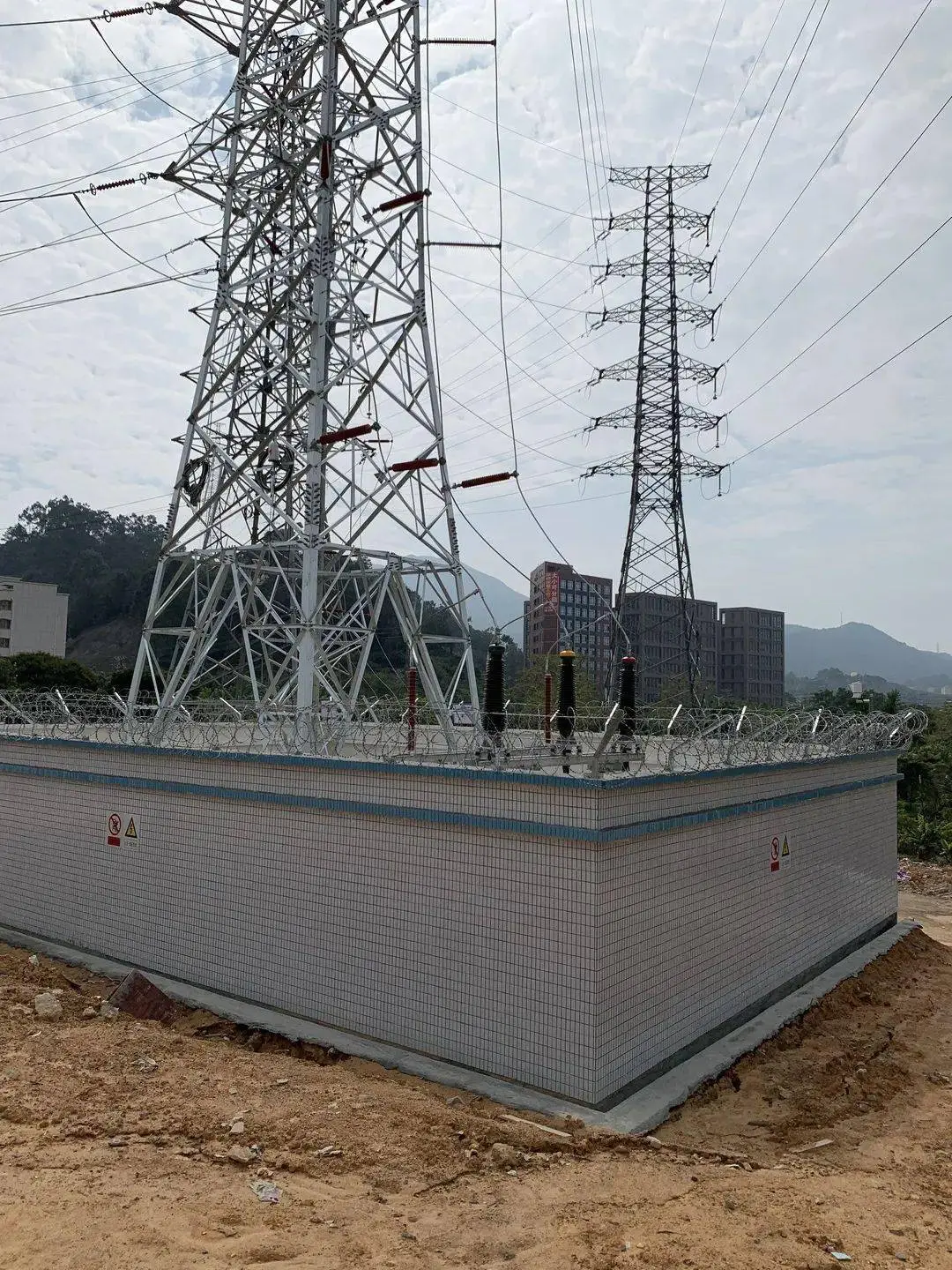

Gemeentelijk elektriciteitsnet: netwerk van stedelijke 35kV-substations en modernisering van oude hoogspanningslijnen.
Industriële installaties: speciale hoogspanningsvoedingslijnen voor grootschalige metallurgische, chemische en mijnbases.
Gemeentelijke infrastructuur: stroomdistributie voor besloten ruimtes, zoals ondergrondse uitgebreide nutstunnels, spoorvervoer en grootschalige industriële hubs.
A: Er is geen specifieke beperking op het verticale hoogteverschil voor deze kabel. Het kan worden overwogen voor installaties met aanzienlijke hoogteverschillen, inclusief schachten, hellingen en bergachtige locaties, op voorwaarde dat de geselecteerde constructie voldoet aan de projectvereisten.
A: De halogeenvrije rookarme versie produceert minder rook tijdens de verbranding en er komen geen corrosieve halogeenhoudende dampen vrij. De optische zichtbaarheid en de rookarme eigenschappen kunnen van voordeel zijn in besloten ruimtes, zoals ondergrondse nutstunnels, waar de eisen op het gebied van brand en rook strenger zijn.
A: De gepantserde constructie biedt extra mechanische bescherming tegen beknelling, stoten en schade tijdens graafwerkzaamheden. Afhankelijk van het geselecteerde mantelmateriaal kan de kabel ook weerstand bieden tegen UV-blootstelling en zuur-alkaliomstandigheden in de bodem, waardoor hij geschikt is voor buiteninstallaties en direct ingegraven installaties waar deze omstandigheden aanwezig zijn.
A: Afgewerkte kabels ondergaan de relevante elektrische tests die zijn gespecificeerd voor de product- en projectvereisten. Testitems kunnen isolatie en spanningsbestendigheid omvatten, waardoor de elektrische toestand van de kabel kan worden geverifieerd vóór verzending en installatie.
A: Typische toepassingen zijn onder meer hoofdstroomtransmissiecircuits binnen 35 kV-versterkingssubstations voor wind- en fotovoltaïsche energieprojecten. De kabel kan ook worden overwogen voor stedelijke substationnetwerken, renovatie van hoogspanningslijnen en speciale stroomvoorzieningscircuits voor mijnbouw- en chemische faciliteiten.
A: Direct leggen wordt niet aanbevolen als de omgevingstemperatuur lager is dan 0℃. Wanneer installatie bij lage temperaturen onvermijdelijk is, moet de kabel worden voorverwarmd volgens de toepasselijke installatievereisten om het risico op scheuren of mechanische schade aan de isolatie en mantel te verminderen.
A: De kabel kan worden gebruikt voor stroomdistributie in besloten technische omgevingen, zoals ondergrondse nutstunnels, spoorwegdoorvoerfaciliteiten en grote industrieparken. De juiste kabelconstructie moet worden geselecteerd op basis van de brandprestaties, installatie- en milieuvereisten van het project.
