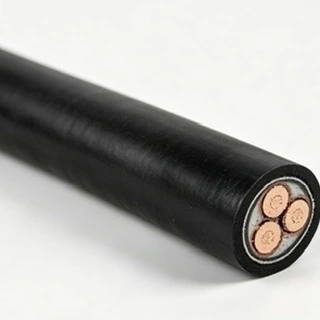

18/30kV XLPE geïsoleerde voedingskabel

Voor hoogspanningsprojecten voor energiedistributie heeft de Qiancheng 18/30kV XLPE geïsoleerde voedingskabel de voorkeur. Het voldoet aan de constructie-eisen van energietransmissie- en distributieprojecten van de 30 kV-klasse.

Productspecificaties en technische parametertabel

Voordelen vergeleken met peer-producten

Toonaangevende isolatietechnologie

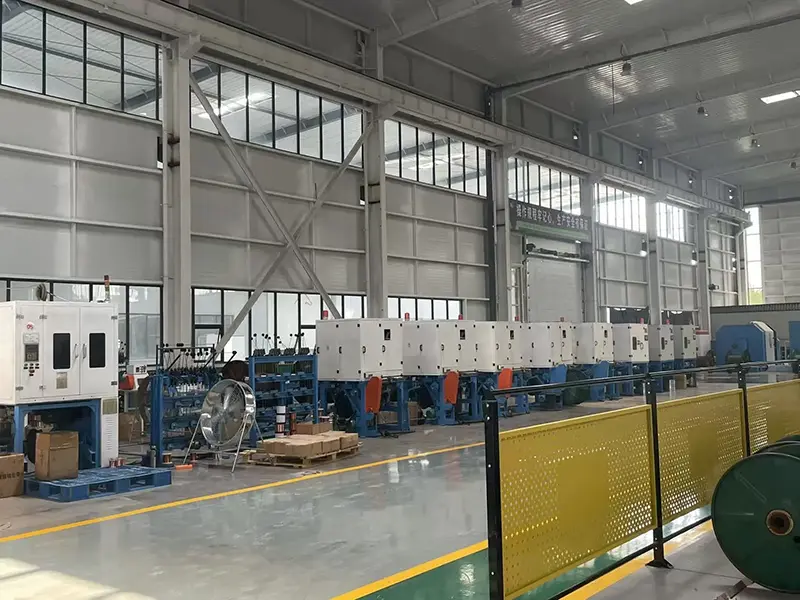

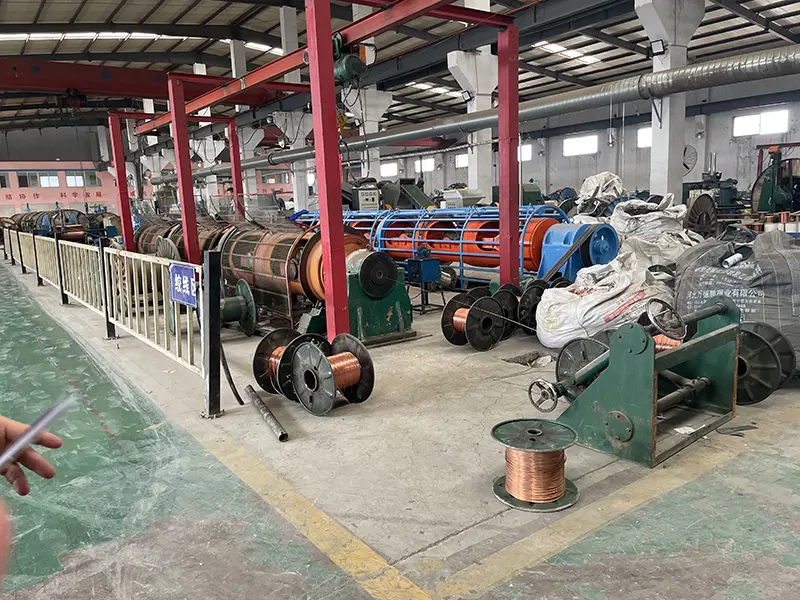

Er wordt gebruik gemaakt van hoogwaardige XLPE-verknoopte polyethyleenisolatie, uitgerust met een drievoudige co-extrusieproductielijn en online laserdiktemeting om een ​​uniforme isolatiedikte te garanderen en de vorming van waterbomen te voorkomen. Vergeleken met gewone kabels levert het een lager diëlektrisch verlies op, met een ontworpen levensduur tot 40 jaar buitenshuis.

Geoptimaliseerde dubbellaagse schildstructuur

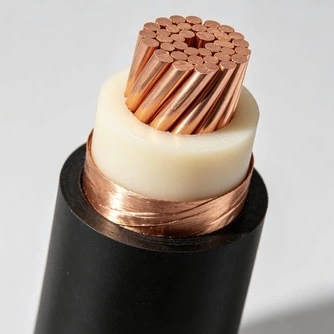

Dubbele kopertape-afscherming met een lappercentage ≥25%. Het apparaat heeft strenge tests op het gebied van spanningsbestendigheid en gedeeltelijke ontlading doorstaan, waardoor het bestand is tegen grootschalige schommelingen in de belasting van het elektriciteitsnet en het risico op onverwachte defecten en stroomuitval wordt verminderd.

Flexibele materiaalopties

Versies met koperen kern hebben een laag lijnverlies en zijn geschikt voor onderstations met zware belasting over korte afstanden. YJLV met aluminium kern vermindert het eigen gewicht met 30%, waardoor de totale transport- en aanlegkosten voor energietransmissieprojecten over lange afstanden effectief worden verlaagd.

Compleet kwaliteitstraceerbaarheidssysteem

Elke batch Qiancheng 18/30kV XLPE geïsoleerde voedingskabel ondergaat onafhankelijke tests met gearchiveerde testvideo's. Er worden traceerbare QR-codes verstrekt. Willekeurige inspecties door de klant ter plaatse worden ondersteund om kwaliteitsverschillen tussen monster- en massaproductiegoederen te voorkomen.

Optionele LSZH Halogeenvrije, rookarme versie

De halogeenvrije rookarme variant produceert weinig niet-giftige rook tijdens de verbranding. Er zijn complete sets IEC-testcertificaten in zowel het Chinees als het Engels beschikbaar om de brandveiligheidsacceptatie voor openbare infrastructuurprojecten eenvoudig te kunnen doorstaan.

Veiligheidsprestaties

Elektrische veiligheid

Vóór de levering worden strikte hoogspanningsbestendigheids- en gedeeltelijke ontladingstests uitgevoerd. Het werkt stabiel in vochtige mijnen en chemische fabriekslocaties, waardoor het risico op kortsluiting en kapotte isolatie wordt verminderd.

Brandveiligheidsprestaties

Op maat gemaakte, halogeenvrije, rookarme versie is zelfdovend bij brand en stoot geen corrosieve giftige dampen uit, waardoor de evacuatie van personeel in brandscenario's wordt gewaarborgd en geschikt is voor drukbezette technische projecten.

Bedrijfsveiligheid op lange termijn

Verouderingsbestendig en UV-bestendig. Het is bestand tegen schade en veroudering bij langdurige plaatsing in de grond of buiten, waardoor de kosten voor periodieke inspectie en kabelvervanging aanzienlijk worden verlaagd.

Toepassingsscenario's

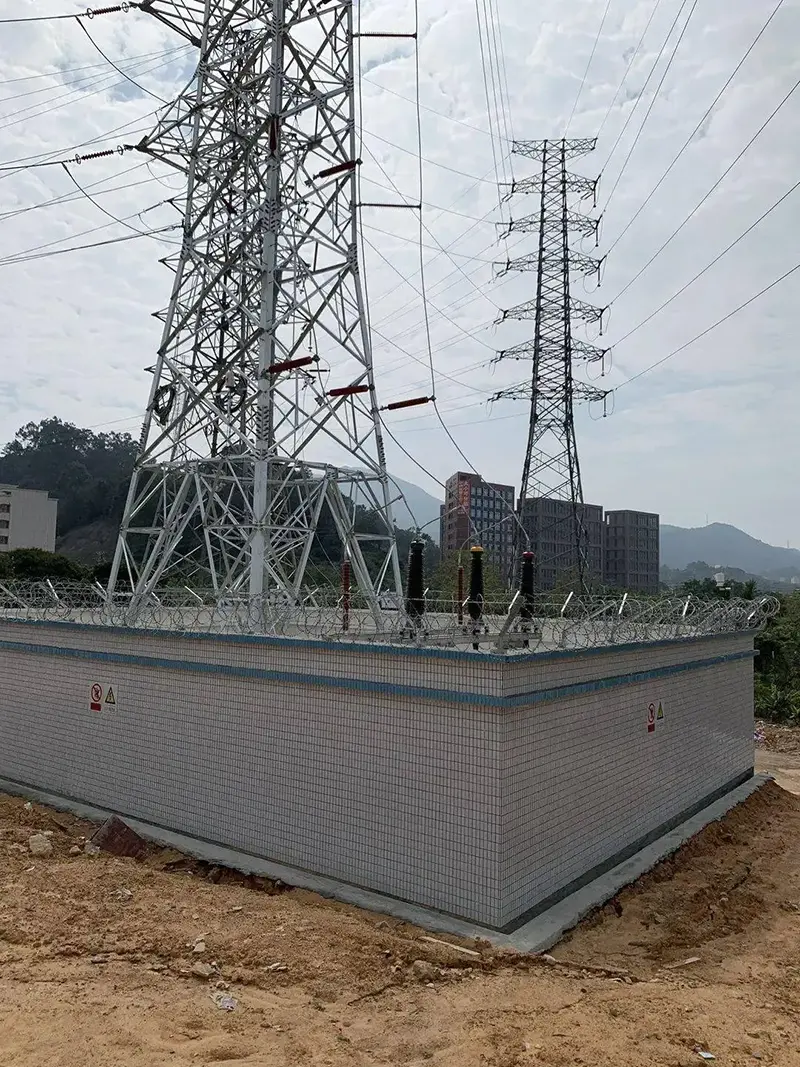

Stedelijke substations, grootschalige industrieparken, mijn- en chemische bases, spoorvervoer, ondergrondse uitgebreide nutstunnels en ondersteunende elektriciteitstransmissielijnen voor nieuwe energiecentrales.

Installatie- en legvereisten

1.De omgevingstemperatuur mag niet lager zijn dan 0℃. Het wordt aanbevolen om kabels vóór de aanleg bij lage temperaturen voor te verwarmen om schade door brosse scheuren aan de isolatie te voorkomen.

2. Volg strikt de specificaties voor de minimale buigradius. Houd de bedrading uit de buurt van scherpe randen en hoeken om krassen op de mantel en het binnendringen van water te voorkomen, wat veroudering van de isolatie kan veroorzaken.

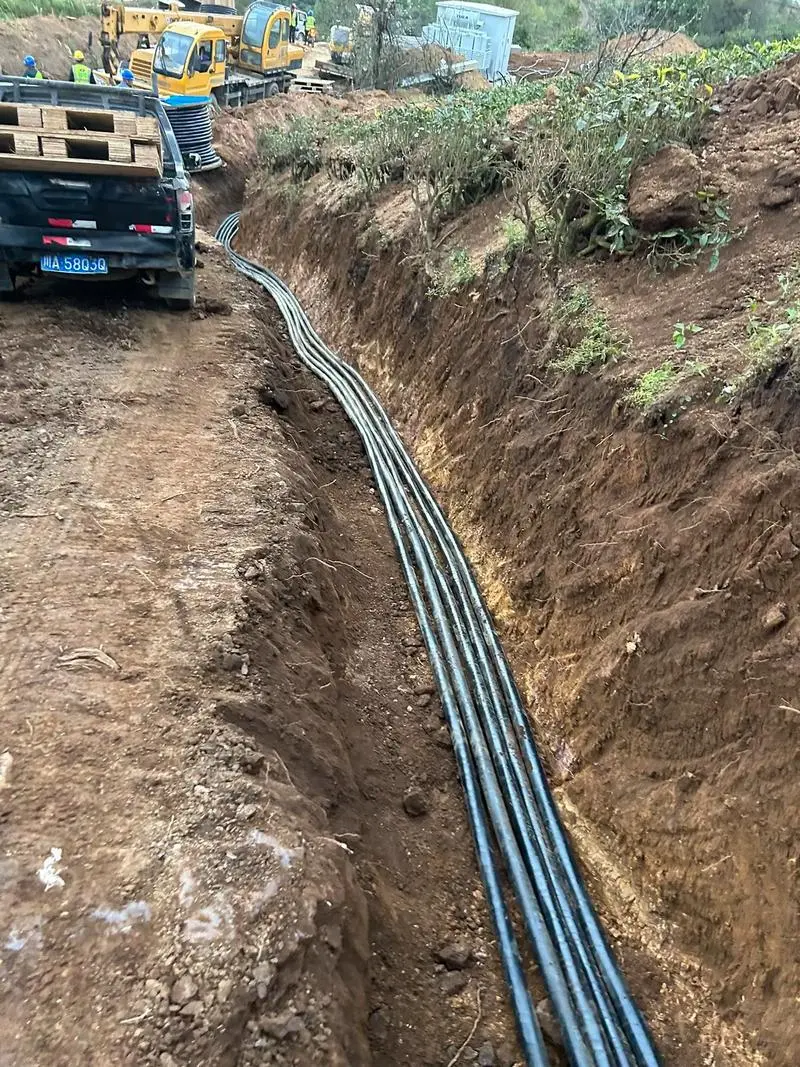

3. Aanvaardbare legmethoden zijn onder meer het leggen van kabelgoten binnenshuis, kabeltunnels, kabelgleuven, installatie van kabelgoten en directe ingraving in losse grond. Gepantserde kabels zijn bestand tegen milde mechanische externe krachten.

4. Enkeladerige AC-kabels mogen niet alleen door stalen leidingen worden geleid, om wervelstroomverwarming te voorkomen die de veroudering van de kabel versnelt.

Veelgestelde vragen

Vraag 1: De isolatiedikte van 18/30 kV XLPE geïsoleerde voedingskabel is relatief dik. Hoe wordt tijdens de productie een uniforme dikte gehandhaafd?

A: Een drievoudige co-extrusieproductielijn met online laserdiktemeting wordt gebruikt om de isolatieafmetingen tijdens de productie te monitoren. Dit helpt bij het handhaven van een consistente XLPE-isolatiedikte en ondersteunt stabiele diëlektrische prestaties. De aangegeven ontwerplevensduur voor buitentoepassingen kan onder gespecificeerde bedrijfsomstandigheden 40 jaar bedragen.

Vraag 2: Welke beschermende functie biedt de dubbele kopertape-afscherming bij schommelingen in de belasting van het elektriciteitsnet?

A: De kopertape-afscherming heeft een gespecificeerd lappercentage van ≥25%. Het afschermingssysteem, samen met spanningsbestendigheids- en gedeeltelijke ontladingstests, helpt het elektrische veld onder controle te houden en ondersteunt de isolatieprestaties wanneer het voedingssysteem veranderingen in de bedrijfsbelasting ervaart.

Vraag 3: Hoe moeten versies met koperen kern en aluminium kern worden geselecteerd voor onderstationprojecten over lange afstanden?

A: Constructie met een koperen kern wordt vaak overwogen als een hogere geleidbaarheid en overdracht van zware lasten over kortere afstanden vereist zijn. Een YJLV-constructie met aluminium kern kan worden overwogen voor langere transmissieroutes waarbij een lager kabelgewicht een belangrijke factor is. Bij de uiteindelijke keuze moet ook rekening worden gehouden met de stroomcapaciteit, het spanningsverlies, de installatieomstandigheden en de totale kabellengte.

Vraag 4: Hoe presteert de kabel in vochtige hoogspanningsomgevingen zoals mijnen en chemische fabrieken?

A: Relevante hoogspanningsbestendigheids- en gedeeltelijke ontladingstests worden uitgevoerd volgens de toepasselijke vereisten. XLPE-isolatie zorgt voor het elektrische isolatiesysteem, terwijl de kabelconstructie moet worden geselecteerd op basis van blootstelling aan vocht, temperatuur, chemisch contact en andere plaatselijke omstandigheden in mijnen of chemische faciliteiten.

Vraag 5: Waar moet rekening mee worden gehouden bij langdurige installatie in de directe omgeving en buiteninstallatie?

A: De kabelconstructie biedt weerstand tegen veroudering en UV-blootstelling, terwijl gepantserde versies extra mechanische bescherming bieden voor installatieomstandigheden waarbij de kabel kan worden blootgesteld aan externe krachten. Voor direct ingegraven of buitentoepassingen moeten het manteltype, de bodemgesteldheid, de blootstelling aan zonlicht en de mechanische bescherming vóór installatie worden beoordeeld.

Vraag 6: Waar moet rekening mee worden gehouden bij het buigen van de kabel tijdens de installatie?

A: De gespecificeerde minimale buigradius moet tijdens de installatie in acht worden genomen. Scherpe randen, overmatig buigen en geforceerd trekken moeten worden vermeden om schade aan de huls te voorkomen. Een juiste behandeling is vooral belangrijk bij hoogspanningskabelsystemen, omdat mechanische schade het isolatiesysteem en de prestaties op de lange termijn kan beïnvloeden.

Vraag 7: Wanneer heeft de halogeenvrije, rookarme versie de voorkeur boven een conventioneel manteltype?

A: De halogeenvrije rookarme versie is bedoeld om rook en corrosieve halogeenhoudende emissies tijdens de verbranding te beperken. Het kan worden overwogen voor dicht bezette of afgesloten infrastructuur, inclusief spoorvervoersfaciliteiten en ondergrondse nutstunnels, waar eisen op het gebied van rook- en brandprestaties veeleisender zijn.

Vraag 8: Welke voorzorgsmaatregelen zijn vereist bij het installeren van de kabel bij lage temperaturen?

A: De aanbevolen omgevingstemperatuur voor het leggen mag niet lager zijn dan 0℃, tenzij de toepasselijke installatieprocedure anders aangeeft. Wanneer installatie bij lage temperatuur vereist is, moeten passende voorverwarmingsmaatregelen worden gevolgd om het risico op brosse schade aan de isolatie te verminderen. Voor enkeladerige AC-kabels moet de installatie in stalen leidingen ook voldoen aan de toepasselijke vereisten om overmatige wervelstroomverhitting te voorkomen.
