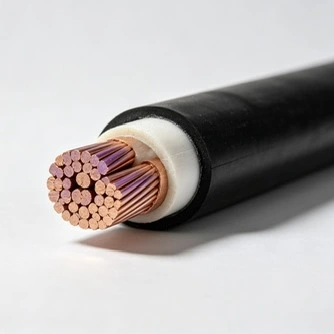

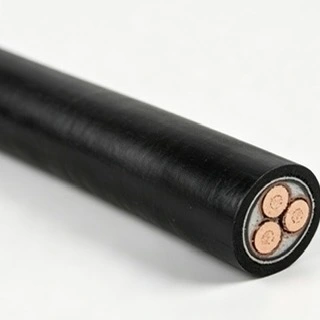

Voor binnenlandse en internationale infrastructuurprojecten is de Qiancheng 6/10kV XLPE geïsoleerde voedingskabel ontworpen voor toepassingen voor middenspanningsstroomdistributie. Het product is verkrijgbaar met koperen of aluminium geleiders en kan worden gespecificeerd voor verschillende geleiderafmetingen en installatieomstandigheden. Qiancheng houdt productie- en testgegevens bij ter ondersteuning van de kwaliteitscontrole op batchniveau en de traceerbaarheid van producten.
|
Nominale doorsnede van de geleider (mm²) |
Isolatiedikte (mm) |
Schededikte (mm) |
Geschatte buitendiameter van de kabel (mm) |
DC-weerstand Cu (Ω/km) |
DC-weerstand Al (Ω/km) |
Testspanning (kV/5min) |
Ampacity-Cu in lucht (A) |
Ampacity-Al in lucht (A) |
Ampacity-Cu in direct begraven grond (A) |
Ampacity-Al in direct begraven grond (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
Het XLPE-isolatiesysteem zorgt voor een stabiele elektrische isolatie voor middenspanningsdistributie. De prestaties zijn afhankelijk van de isolatiekwaliteit, het ontwerp van de geleider, de afschermingsstructuur en de juiste installatie. De kabelspecificatie moet worden geselecteerd op basis van de nominale spanning, bedrijfsstroom, installatieomgeving en toepasselijke kabelstandaard.
De metalen afschermingslaag zorgt voor een gecontroleerd elektrisch pad rond de geïsoleerde geleider en ondersteunt het algehele isolatiesysteem. Een goede afscherming, verbinding en afsluiting zijn belangrijk voor het behoud van de elektrische prestaties na installatie, vooral in middenspanningsdistributienetwerken.
Koper- en aluminiumgeleiders zijn beschikbaar voor verschillende projectvereisten. Koper biedt een hogere elektrische geleidbaarheid, terwijl aluminium een lagere dichtheid heeft en het kabelgewicht kan verminderen. Bij de keuze van geleiders moet rekening worden gehouden met de huidige capaciteit, spanningsval, installatieruimte, kabelgewicht en projectkosten, en niet alleen met geleidermateriaal.
De vermelde maten dekken verschillende belastingsvereisten en installatieomstandigheden. De definitieve selectie moet gebaseerd zijn op de berekende bedrijfsstroom, toelaatbare spanningsval, kortsluitvastheidsvereisten, omgevingsomstandigheden, legmethode en de toepasselijke elektrische ontwerpvereisten.
Voor ondergrondse nutstunnels, ziekenhuizen, spoorwegfaciliteiten en andere besloten locaties moeten de eisen inzake kabelbrandprestaties worden bevestigd tijdens de elektrische ontwerpfase. Halogeenvrije, rookarme constructies kunnen worden gespecificeerd als het project een lagere rookemissie en minder corrosieve gassen vereist. De vereiste constructie moet worden bevestigd aan de hand van de toepasselijke lokale norm en projectspecificatie.
Voor stroomdistributie over lange afstanden kunnen het kabelgewicht en de installatieomstandigheden belangrijke factoren zijn bij de keuze van geleiders. Aluminium geleiders kunnen het totale kabelgewicht verminderen, terwijl koper kan worden gekozen wanneer een hogere geleidbaarheid of een compactere geleideropstelling vereist is. De uiteindelijke keuze moet gebaseerd zijn op de elektrische berekening en installatieomstandigheden.
Voor infrastructuur- en exportprojecten helpen productiegegevens en testdocumentatie bij de traceerbaarheid van productie tot levering. Qiancheng houdt batchgerelateerde productie- en testgegevens bij, die klantinspectie en projectkwaliteitsdocumentatie kunnen ondersteunen volgens de ordervereisten.
Voor exportprojecten kunnen fabriekscertificaten, inspectiegegevens, technische specificaties en andere ondersteunende documenten nodig zijn. Documentatievereisten moeten vóór productie worden bevestigd, zodat de aangeleverde documenten overeenkomen met het contract, de inspectieprocedure en de vereisten van de bestemmingsmarkt.
Het product kan worden gebruikt in 6/10 kV middenspanningsstroomdistributiesystemen die industrieparken, mijnbouwfaciliteiten, gemeentelijke nutstunnels, spoorweginfrastructuur, ziekenhuizen en stedelijke onderstations bedienen. De kabelconstructie en de afmeting van de geleider moeten worden gekozen op basis van de specifieke installatieomgeving en elektrische belasting.
Wanneer de omgevingstemperatuur lager is dan 0℃, moet de installatie de door de fabrikant gespecificeerde verwerkingstemperatuur volgen. Als voorverwarmen vereist is, moet de kabel vóór het leggen boven de 5°C worden gebracht. Vermijd tijdens de installatie overmatig buigen, stoten en contact met scherpe randen die de mantel of isolatie kunnen beschadigen.
Kabelmantels moeten tijdens transport en plaatsing worden beschermd tegen snijwonden, schuren en mechanische schokken. Voor ondergrondse installaties zijn passende afdichtings-, verbindings- en beëindigingsprocedures nodig om het binnendringen van water te beperken. Ook bij de montage moeten de aangegeven buigradius en trekspanning in acht worden genomen.
Enkeladerige AC-kabels mogen niet afzonderlijk door ferromagnetische stalen leidingen worden geleid, omdat geïnduceerde stromen extra verwarming kunnen veroorzaken. Waar leidingbescherming vereist is, moet de kabelopstelling worden ontworpen in overeenstemming met de toepasselijke elektrische installatievereisten.

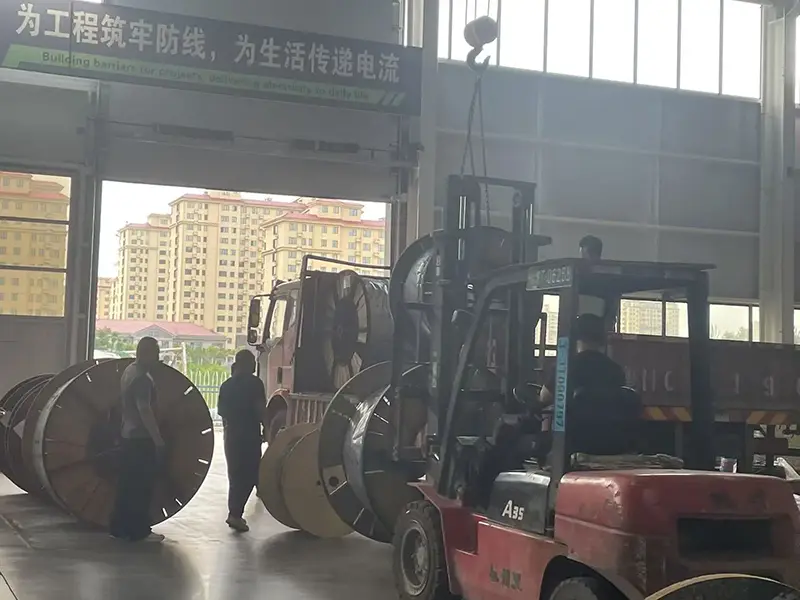

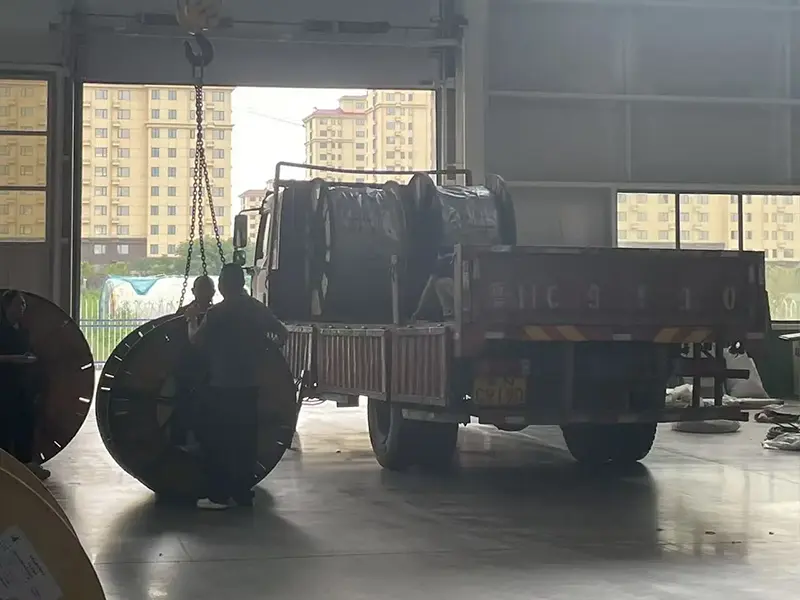

Het leveringspakket kan fabriekscertificaten, inspectiegegevens, technische specificaties en informatie over de traceerbaarheid van de batch bevatten, afhankelijk van de ordervereisten. Voor buitenlandse projecten kan Chinees-Engelse documentatie worden opgesteld wanneer dit nodig is voor de douane, inspectie of projectoverdracht.
Voor de selectie van specificaties kunnen klanten het vereiste spanningsniveau, geleidermateriaal, dwarsdoorsnede, kabellengte, installatiemethode en toepassingsomstandigheden opgeven. Qiancheng kan deze vereisten beoordelen en de bijbehorende product- en technische documentatie voor de bestelling verstrekken.
A: Het is geschikt voor middenspanningsstroomdistributiesystemen in industrieparken, mijnbouwfaciliteiten, gemeentelijke nutstunnels, spoorweginfrastructuur, ziekenhuizen en stedelijke onderstations. De specifieke constructie moet worden geselecteerd op basis van de installatieomgeving, belastingsvereisten en toepasselijke normen.
A: Indien het project dit vereist, kan een halogeenvrije, rookarme constructie worden gespecificeerd. De brandprestatie-eisen moeten vóór productie worden bevestigd aan de hand van de toepasselijke kabelnorm, lokale brandvoorschriften en projectspecificatie.
A: De keuze is afhankelijk van de huidige capaciteit, spanningsval, geleidergrootte, kabelgewicht, installatieomstandigheden en projectkosten. Koper wordt over het algemeen overwogen als een hogere geleidbaarheid vereist is, terwijl aluminium kan worden overwogen als een lager kabelgewicht een belangrijke projectfactor is.
A: De productiekwaliteit wordt gecontroleerd door middel van materiaalinspectie, controle van het productieproces en testen van het eindproduct. Er worden batchgerelateerde productie- en testgegevens bijgehouden om de traceerbaarheid en klantinspectie-eisen te ondersteunen.
A: Bij de installatie moeten de gespecificeerde minimale verwerkingstemperatuur en de instructies van de fabrikant worden gevolgd. Wanneer de omgevingstemperatuur lager is dan 0℃, kan voorverwarmen boven 5℃ nodig zijn vóór het leggen. De kabel moet ook worden beschermd tegen overmatig buigen, stoten en scherpe randen.
A: Deze opstelling moet over het algemeen worden vermeden omdat een enkeladerige AC-kabel in een ferromagnetische stalen buis geïnduceerde stromen en extra warmte kan genereren. De leidingopstelling en kabelgroepering moeten worden ontworpen in overeenstemming met de toepasselijke installatievereisten.
