21/35kV XLPE geïsoleerde voedingskabel van Qiancheng voldoet aan de bouwvereisten van hoogspanningshoofdtransmissielijnen, zoals renovatie van het stedelijke elektriciteitsnet en krachttransmissie voor industriële mijnbouwsubstations.

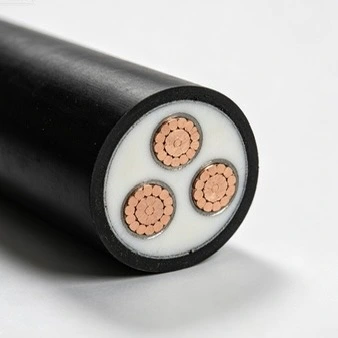

Qiancheng 21/35kV XLPE geïsoleerde voedingskabel. Het voldoet aan de dubbele normen GB/T 12706 en IEC 60840. Met een nominale spanning van 21/35 kV dient het als een belangrijke midden- en hoogspanningskabel voor stroomtransmissie.

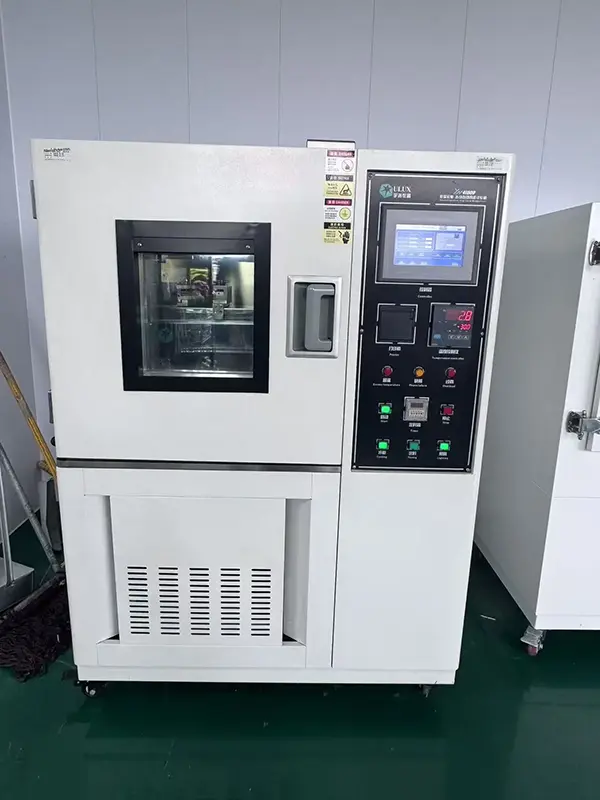

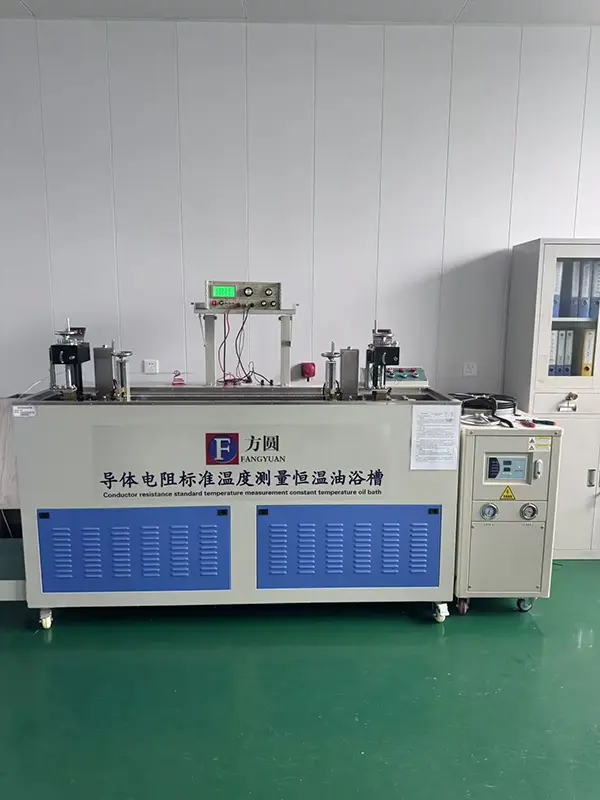

Onze fabriek heeft 20 jaar ervaring in de productie van kabels. Het is uitgerust met een CNAS-geaccrediteerd testlaboratorium. Kwalificaties voor het volledige bereik kunnen worden geverifieerd op de officiële website. Elke partij kabels wordt geleverd met kwaliteitsinspectierapporten en fabriekscertificaten, en alle kwalificatiedocumenten zijn traceerbaar voor verificatie.
Er is ruim 800.000 meter Qiancheng 21/35kV XLPE-geïsoleerde stroomkabel geleverd voor uitbreiding van onderstations, renovatie van de hoogspanningsvoeding in mijngebieden en algemene energiedistributieprojecten van industrieparken in de regio Shandong. Tests in het veld bewijzen dat er geen sprake is van veroudering of defecten van de isolatie na 3 jaar continu gebruik op volle belasting.
|
Nominale doorsnede van de geleider (mm²) |
Isolatiedikte (mm) |
Schededikte (mm) |
Geschatte buitendiameter van de kabel (mm) |
DC-weerstand Cu (Ω/km) |
DC-weerstand Al (Ω/km) |
Testspanning (kV/5min) |
Ampacity-Cu in lucht (A) |
Ampacity-Al in lucht (A) |
Ampacity-Cu in direct begraven grond (A) |
Ampacity-Al in direct begraven grond (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |

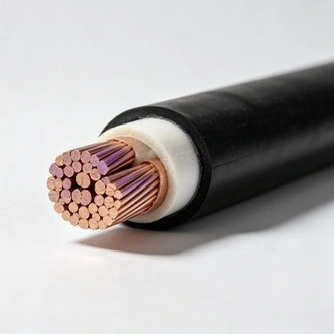

Zeer zuivere zuurstofvrije gecomprimeerde gestrande koperen geleider. De gemeten DC-weerstand van de geleider wordt strikt binnen de nationale standaardlimieten gehouden, met een laag geleidingsverlies. Gemeten temperatuurstijging onder zware stroombelasting ≤65K.
Vervaardigd via geïntegreerd drievoudig co-extrusieproces. De isolatiedikte is uniform zonder luchtspleten. Het is stabiel bestand tegen een spanningstest van 42 kV gedurende 1 uur zonder storing. Het dient als de kerndrukdragende structuur van de Qiancheng 21/35kV XLPE geïsoleerde voedingskabel.
Gecombineerde structuur van binnenste halfgeleidende afscherming en buitenste halfgeleidende afscherming, die de verdeling van het elektrische veld egaliseert en isolatieschade veroorzaakt door lokale concentratie van elektrische velden voorkomt.
Bepantsering met staalband is bestand tegen verpletterende kracht en schade door ondergrondse uitgravingen. De HDPE-buitenmantel biedt zuur-alkali-corrosiebestendigheid en UV-verouderingsbestendigheid, geschikt voor meerdere legscenario's: directe ingraving, installatie van leidingen en kabelgootgeleiding.
XLPE vernet materiaal heeft een temperatuurbestendigheidsklasse van 90℃. Het is bestand tegen kortstondige overbelasting bij 250 ℃ gedurende 5 seconden zonder te smelten. De isolatie verslechtert nauwelijks bij langdurige overdracht van zware belasting, waardoor de frequentie van onderhoud aan de lijn afneemt.
Testprocedures vanaf de inspectie van binnenkomend kopermateriaal tot de levering van de afgewerkte kabel. Belangrijke testgegevens, waaronder spanningsbestendigheid, gedeeltelijke ontlading en thermische veroudering, worden in het systeem vastgelegd. Kopers hebben via batchnummers toegang tot alle originele testgegevens.
Prestaties Compact gevormde geleider bereikt een vulcoëfficiënt van meer dan 92%. Vergeleken met gewone kabels met losse draden neemt de lijnspanningsval bij daadwerkelijke metingen met ongeveer 7% af, waardoor er minder stroomverbruik verloren gaat tijdens langdurig gebruik van het elektriciteitsnet.
Aanpasbare Qiancheng 21/35kV XLPE geïsoleerde voedingskabelopties: LSZH halogeenvrije rookarme mantel, klasse A vlamvertragend type en brandwerend type, aangepast aan speciale brandwerende werkomstandigheden zoals tunnels en afgesloten stroomverdeelkamers.
Leg vóór het leggen een fijnzandkussen op de bodem van de greppel. Ingraafdiepte van gepantserde kabels ≥0,8m. Vermijd gebieden waar zware voertuigen kunnen rollen. Volledige routemarkering na aanleg om afsnijden van kabels door latere graafwerkzaamheden te voorkomen.
Voor een enkele Qiancheng 21/35kV XLPE geïsoleerde voedingskabel moet de buigradius niet minder zijn dan 15 keer de buitendiameter van de kabel. Reserveer warmteafvoeropeningen voor opstelling met meerdere kabels om oververhitting veroorzaakt door dichte stapeling te voorkomen.
Vermijd langdurige onderdompeling in sterk corrosief rioolwater en onbeschermde blootstelling buitenshuis onder intens zonlicht. Verwarm kabels vóór het leggen voor bij temperaturen onder 0℃ om broos scheuren van de buitenmantel te voorkomen.
Na voltooiing van de installatie moet een nieuwe test voor de spanningsbestendigheid van de netfrequentie worden uitgevoerd. Inschakelen is alleen toegestaan nadat de tests zijn geslaagd. Onze professionele technici kunnen worden uitgezonden om acceptatiebegeleiding ter plaatse te bieden.
A: Vergeleken met een conventionele losgeslagen geleider kan de compacte constructie de openingen in de geleider verkleinen en een lagere elektrische weerstand ondersteunen. Het helpt ook de temperatuurstijging onder hoge stroombelasting te beheersen, wat handig is voor toepassingen op het gebied van krachtoverbrenging op lange termijn.
A: De bedrijfstemperatuur op lange termijn van XLPE-isolatie is 90 ℃. Bij kortsluiting of overbelasting van korte duur is de isolatie gedurende een bepaalde korte periode bestand tegen temperaturen tot 250℃. De werkelijke bedrijfslimieten moeten de toepasselijke kabelstandaard en installatievoorwaarden volgen.
A: De binnenste en buitenste halfgeleidende lagen helpen de elektrische veldverdeling rond de isolatie te beheersen. Door de plaatselijke elektrische veldconcentratie op de geleider- en isolatie-interfaces te verminderen, ondersteunt het afschermingssysteem stabiele isolatieprestaties tijdens hoogspanningsbedrijf.
A: Een gepantserde constructie heeft over het algemeen de voorkeur als directe begraving extra mechanische bescherming vereist. Op de bodem van de sleuf kan een geschikt zandkussen worden aangebracht en de ingraafdiepte moet voldoen aan de toepasselijke projectspecificatie. Kabelroutes moeten ook na de installatie duidelijk worden gemarkeerd, vooral op plaatsen waar later graafwerkzaamheden of autoverkeer kunnen plaatsvinden.
A: De minimale buigradius voor een enkele kabel mag niet minder zijn dan 15 keer de buitendiameter, tenzij de toepasselijke specificatie anders aangeeft. Wanneer meerdere kabels parallel worden geïnstalleerd, moet er voldoende afstand worden aangehouden voor warmteafvoer. Overmatig stapelen moet worden vermeden om onnodige temperatuurstijging te voorkomen.
A: Langdurige blootstelling aan sterk corrosief rioolwater en onbeschermde buitenomstandigheden met intens zonlicht moeten worden vermeden, tenzij de geselecteerde kabelconstructie voor deze omgevingen is geverifieerd. Voor installatie bij omgevingstemperaturen onder 0℃ moeten passende voorverwarmingsmaatregelen worden genomen om het risico op brosse schade aan de mantel te verminderen.
A: Na de installatie moeten de vereiste elektrische inspectie en de netfrequentie-spanningsbestendigheidstest worden voltooid volgens de toepasselijke standaard- en projectvereisten. Het circuit mag pas onder spanning worden gezet nadat de vereiste tests zijn doorlopen en de installatie is geaccepteerd. Voor projectspecifieke acceptatievereisten kan technische assistentie worden verleend.
