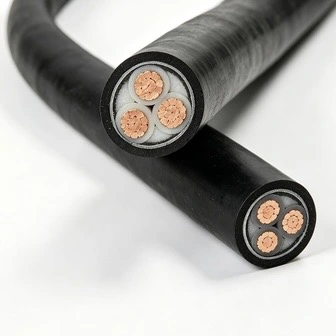

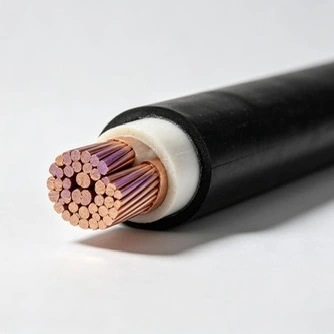

Qiancheng 12/20kV XLPE geïsoleerde voedingskabel wordt toegepast voor nieuwbouw- en renovatieprojecten van verschillende 20kV middenspanningstransmissies. Het biedt twee grote series: single-core en drie-core koperen kern YJV en aluminium-core YJLV, met optionele LSZH halogeenvrije rookarme mantel. Op grote schaal toegepast in nieuwe energie- en elektriciteitsnetinfrastructuurprojecten in binnen- en buitenland. Gemeten bedrijfsgegevens en projectcases zijn beschikbaar voor verificatie.
|
Nominale doorsnede van de geleider (mm²) |
Isolatiedikte (mm) |
Schededikte (mm) |
Geschatte buitendiameter van de kabel (mm) |
DC-weerstand Cu (Ω/km) |
DC-weerstand Al (Ω/km) |
Testspanning (kV/5min) |
Ampacity-Cu in lucht (A) |
Ampacity-Al in lucht (A) |
Ampacity-Cu in direct begraven grond (A) |
Ampacity-Al in direct begraven grond (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0,524 |
≤0,868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0,387 |
≤0,641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0,268 |
≤0,443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0,193 |
≤0,320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0,153 |
≤0,253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0,124 |
≤0,206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0,0991 |
≤0,164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0,0754 |
≤0,125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0,0601 |
≤0,100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0,0470 |
≤0,0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0,0366 |
≤0,0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0,0283 |
≤0,0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0,0221 |
≤0,0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0,0176 |
≤0,0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0,0151 |
≤0,0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0,524 |
≤0,868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0,387 |
≤0,641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0,268 |
≤0,443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0,193 |
≤0,320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0,153 |
≤0,253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0,124 |
≤0,206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0,0991 |
≤0,164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0,0754 |
≤0,125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0,0601 |
≤0,100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0,0470 |
≤0,0778 |
42 |
640 |
450 |
520 |
440 |
Vergeleken met gewone kabels heeft het een laag diëlektrisch isolatieverlies en een uitstekende weerstand tegen waterboomveroudering. De tolerantie voor de isolatiedikte wordt binnen ±0,05 mm geregeld om risico's op defecten veroorzaakt door concentratie van elektrische velden te voorkomen. De ontworpen levensduur bij buitengebruik bedraagt maximaal 40 jaar.
Schermrondesnelheid ≥25%. Het heeft strenge hoogspanningstests doorstaan met een gedeeltelijk ontladingsniveau lager dan 10pC. Het gaat om met schommelingen in de belasting van het elektriciteitsnet en vermindert onverwachte stroomuitval aanzienlijk.
Rookarm, niet-giftige en corrosievrije dampen onder brandomstandigheden met lichttransmissie ≥70%. Er zijn complete sets IEC-testcertificaten in het Chinees en Engels beschikbaar voor eenvoudige brandveiligheidsacceptatie van openbare projecten.
Typen met koperen kern leveren een laag lijnverlies voor scenario's met zware belasting over korte afstanden. YJLV met aluminium kern vermindert het eigengewicht met 30%, waardoor de totale projectkosten voor krachtoverbrenging over lange afstanden effectief worden verlaagd.
De onderneming beschikt over een CNAS-geaccrediteerd laboratorium. Volledige testvideo's worden gearchiveerd voor elke batch Qiancheng 12/20kV XLPE geïsoleerde voedingskabel. Kabels zijn bevestigd met traceerbare QR-codes en willekeurige inspectie door de klant ter plaatse wordt ondersteund.
Stabiele isolatiestructuur is bestand tegen door vocht veroorzaakte defecten tijdens langdurig gebruik. Het behoudt een stabiele isolatieweerstand, zelfs onder vochtige omstandigheden in mijnen en chemische fabrieken, en vermindert kortsluitfouten.
Conventionele vlamvertragende versies beperken de vlamverspreiding. Op maat gemaakte, halogeenvrije, rookarme varianten produceren bij brand geen zeer giftige corrosieve dampen, waardoor de zichtbaarheid van de evacuatiepassages voor personeel wordt gegarandeerd en ze geschikt zijn voor dichtbevolkte gebieden.
Gepantserde typen zijn bestand tegen extrusie en steenslag. De buitenmantel is UV-bestendig en zuur-alkali-corrosiebestendig, waardoor schade bij buiten- en ondergrondse installaties wordt voorkomen en de gevaren van elektrische lekkage worden geëlimineerd.
20 kV elektriciteitstransmissielijnen op locatie voor onderstations voor fotovoltaïsche energie en windenergie.
Middenspanningsleidingen voor regionale onderstations en modernisering en renovatie van het elektriciteitsnet in steden.
20 kV-stroomdistributiesystemen op locatie voor chemische fabrieken en grote industrieparken.
Stedelijke openbare infrastructuur Spoorvervoer, ondergrondse uitgebreide nutstunnels, grootschalige ziekenhuizen en commerciële complexen. Voor besloten ondergrondse ruimtes hebben halogeenvrije, rookarme typen de voorkeur.
Qiancheng 12/20kV XLPE geïsoleerde voedingskabel kan op kabelgoten, in kabelgoten, tunnels en beschermende leidingen worden gelegd. Gepantserde typen worden aanbevolen voor lichte directe begraving in losse grond.
Verwarm kabels vóór het leggen boven 5℃ voor als de omgevingstemperatuur lager is dan 0℃ om brosse scheurtjes in de isolatie bij lage temperaturen te voorkomen.
Houd de bedrading uit de buurt van scherpe randen en hoeken om krassen op de mantel en het binnendringen van water te voorkomen, wat veroudering van de waterboom veroorzaakt.
Enkeladerige AC-kabels mogen nooit alleen in stalen leidingen worden geïnstalleerd, om wervelstroomverwarming te voorkomen die de veroudering van de kabel versnelt.
A: De dubbellaagse metalen afscherming is ontworpen met een lap-rate van ≥25%, terwijl de gedeeltelijke ontlading onder 10 pC wordt geregeld. Gecombineerd met hoogspanningstests helpt de afschermingsstructuur de elektrische stabiliteit te verbeteren en het risico op isolatiegerelateerde storingen tijdens bedrijf te verminderen.
A: XLPE-isolatie heeft een laag diëlektrisch verlies en stabiele elektrische prestaties. De tolerantie voor de isolatiedikte wordt binnen ±0,05 mm geregeld om een uniform elektrisch veld te behouden en het risico op plaatselijke spanning te verminderen. Juiste installatiepraktijken, waaronder het voorkomen van schade aan de mantel en het binnendringen van water, verbeteren de betrouwbaarheid op de lange termijn nog verder.
EEN: Ja. Het is geschikt voor middenspanningssystemen voor energietransmissie in fotovoltaïsche en windenergieprojecten. Er kunnen versies met koperen geleider worden geselecteerd voor toepassingen met hoge belasting, terwijl YJLV-versies met aluminium geleider geschikt zijn voor langere transmissieafstanden waarbij gewichts- en kostenbeheersing belangrijk zijn.
A: Conventionele vlamvertragende kabels zijn vooral gericht op het beperken van vlamverspreiding. Halogeenvrije, rookarme versies bieden extra voordelen, waaronder verminderde rookemissie, niet-corrosieve verbrandingsgassen en een lichtdoorlatendheid van ≥70%, waardoor ze geschikt zijn voor afgesloten ruimtes zoals nutstunnels en openbare voorzieningen.
A: De stabiele isolatiestructuur helpt de isolatieweerstand in vochtige omstandigheden te behouden en vermindert de kans op elektrische storingen. Gepantserde versies bieden extra mechanische bescherming tegen externe druk en schokken in veeleisende installatieomgevingen.
A: Niet-gepantserde typen worden over het algemeen gebruikt in kabelgoten, sleuven, tunnels en beschermende leidingen waar mechanische bescherming beschikbaar is. Gepantserde typen worden aanbevolen voor directe begraving of gebieden met hogere mechanische belasting om de weerstand tegen externe schade te verbeteren.
A: Uitvoeringen met aluminium geleider worden vaak gebruikt in transmissieprojecten over lange afstanden vanwege hun lagere gewicht en kostenvoordelen. Koperen geleiderversies hebben de voorkeur voor toepassingen die een hogere geleidbaarheid of geconcentreerde belastingscapaciteit vereisen.
A: Bij temperaturen onder 0℃ wordt aanbevolen om de kabel vóór installatie boven 5℃ voor te verwarmen om het risico op scheuren in de isolatie te verminderen. Vermijd tijdens het leggen overmatig buigen, scherpe randen en mechanische schade om de kabelprestaties te behouden.
