PVC geïsoleerde mijnbouwkabel

Modellen: MVV, MVV22.

PVC-geïsoleerde mijnbouwkabel (MVV) is een speciale mijnbouwkabel vervaardigd volgens de MT/T 818.12-2009-norm. Het maakt gebruik van een zuurstofvrije koperen geleider samen met vlamvertragende PVC-isolatie en omhulsel. Nominale spanningen: 0,6/1 kV, 1,8/3 kV. Het is speciaal ontwikkeld voor zware werkomstandigheden in ondergrondse en open kolenmijnen en beschikt over vlamvertragende en explosieveilige eigenschappen met weerstand tegen zware omstandigheden, exclusief voor vaste krachtoverbrenging in mijnen.

Productspecificaties en technische parametertabel

Belangrijkste toepassingsscenario's

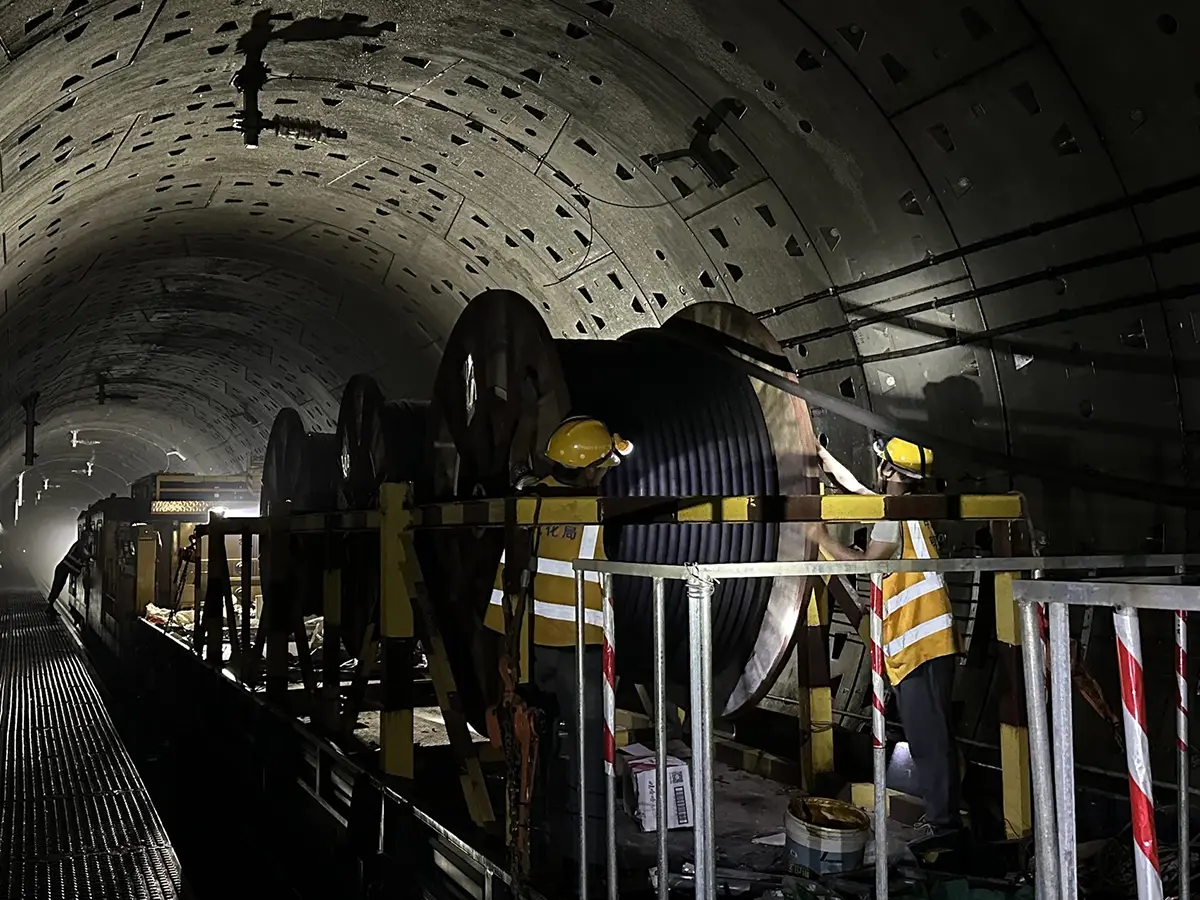

1. Ondergrondse elektriciteitsdistributie in de kolenmijn

Gebruikt voor vaste energietransmissielijnen in ondergrondse hoofdwegen en zijwegen om continue stroom te leveren voor ondergrondse verlichting, monitoring, communicatieapparatuur en kleine vaste elektromechanische apparaten. Na massale inzet bij een wegenrenovatieproject in Jincheng, Shanxi, daalde het jaarlijkse lijnstoringspercentage met 90%.

2. Voeding voor vaste ondergrondse apparatuur

Geschikt voor de stroomaansluiting van vaste apparatuur met hoog vermogen, zoals ondergrondse waterpompen, ventilatoren en transportbanden. Met weinig verlies en hoge stabiliteit lost het problemen op van onstabiele spanning en door oververhitting veroorzaakte uitschakelingen tijdens langdurig gebruik van de apparatuur en garandeert het een continue mijnproductie.

3. Projecten voor de distributie van elektriciteit op de grond in steenkoolmijnen

Stroomtransmissie voor kantoorzones, opslagplaatsen, elektromechanische grondapparatuur en tijdelijke energiedistributiehuizen in dagbouwmijnen. UV-bestendig, regenbestendig en stofverouderingsbestendig, geschikt voor complexe buitenomstandigheden in open ruimtes.

4. Mijnbouwindustrie die infrastructuurprojecten ondersteunt

Vaste aanleg van elektriciteitskabels voor kolenwasinstallaties, mijnwoonvertrekken en ondersteunende mijnfabrieken. Het is een gestandaardiseerde voedingskabel voor algemeen gebruik voor kolenmijntoepassingen in volledige scènes en zones.

Kernproblemen in de sector opgelost door het product

Elimineer potentiële gevaren voor de elektrische veiligheid ondergronds

Pakt op effectieve wijze veelvoorkomende defecten van gewone kabels aan, zoals een slechte vlamvertraging, vlamverspreiding bij ontsteking, risico op zware rookvergiftiging, defecten aan elektrische lekken, enz. Voorkomt ongevallen met elektrische brand en elektrische schokken in mijnen en vermijdt overtredingen van mijnveiligheids-productievoorschriften.

Los problemen op van gemakkelijke veroudering en korte levensduur van kabels

Gericht op veelvoorkomende kabelstoringen, waaronder loslaten van de mantel, scheuren en isolatiefouten veroorzaakt door vochtige, stoffige en corrosieve mijnomgevingen. De PVC-geïsoleerde mijnbouwkabel maakt gebruik van weerbestendige technologie om de levensduur aanzienlijk te verlengen en de kosten voor frequente vervanging te verminderen.

Los problemen met grote lijnverlies en onstabiele stroomvoorziening op

Verbetert de nadelen van inferieure kabels met onzuivere geleiders, hoge weerstand, ernstige warmteontwikkeling en snelle spanningsval. Garandeert een stabiele stroomvoorziening voor wegen over lange afstanden en apparatuur met een hoog vermogen, en verlaagt de kans op uitvallen van apparatuur.

Overwin moeilijkheden bij de acceptatie van projecten en onvolledige kwalificaties

Elimineert de problemen van niet-standaardproducten van kleine fabrieken die geen geldige normen en kwalificaties hebben en die niet voldoen aan de acceptatie van mijnveiligheid. Er kunnen op elk moment volledige conforme documenten worden verstrekt om een ​​soepele projectafronding en aanbestedingsimplementatie te vergemakkelijken.

Los lange inkoopdoorlooptijden en aanpassingsproblemen op

Maakt gebruik van de interne productiecapaciteit en voorraadreserves van de fabriek om pijnpunten in de sector op te lossen, waaronder voorraadtekorten voor reguliere specificaties, lange aanpassingscycli en tussenhandel. Realiseert directe fabriekslevering, snelle levering en on-demand maatwerk.

Kernproductvoordelen

1. Normen en documentatie

De MVV-serie is vervaardigd met verwijzing naar de eisen van MT/T 818.12-2009 en GB/T 3956 voor de toepasselijke kabelconstructie en geleider. Productdocumentatie kan fabrieksinspectiegegevens, elektrische testresultaten en vlamvertragende testgegevens omvatten volgens de geselecteerde specificatie en projectvereisten. De exacte standaard en documentenset moeten vóór levering worden bevestigd als er specifieke mijnveiligheids- of projectacceptatievereisten van toepassing zijn.

2. Proces- en kwaliteitsinspectie

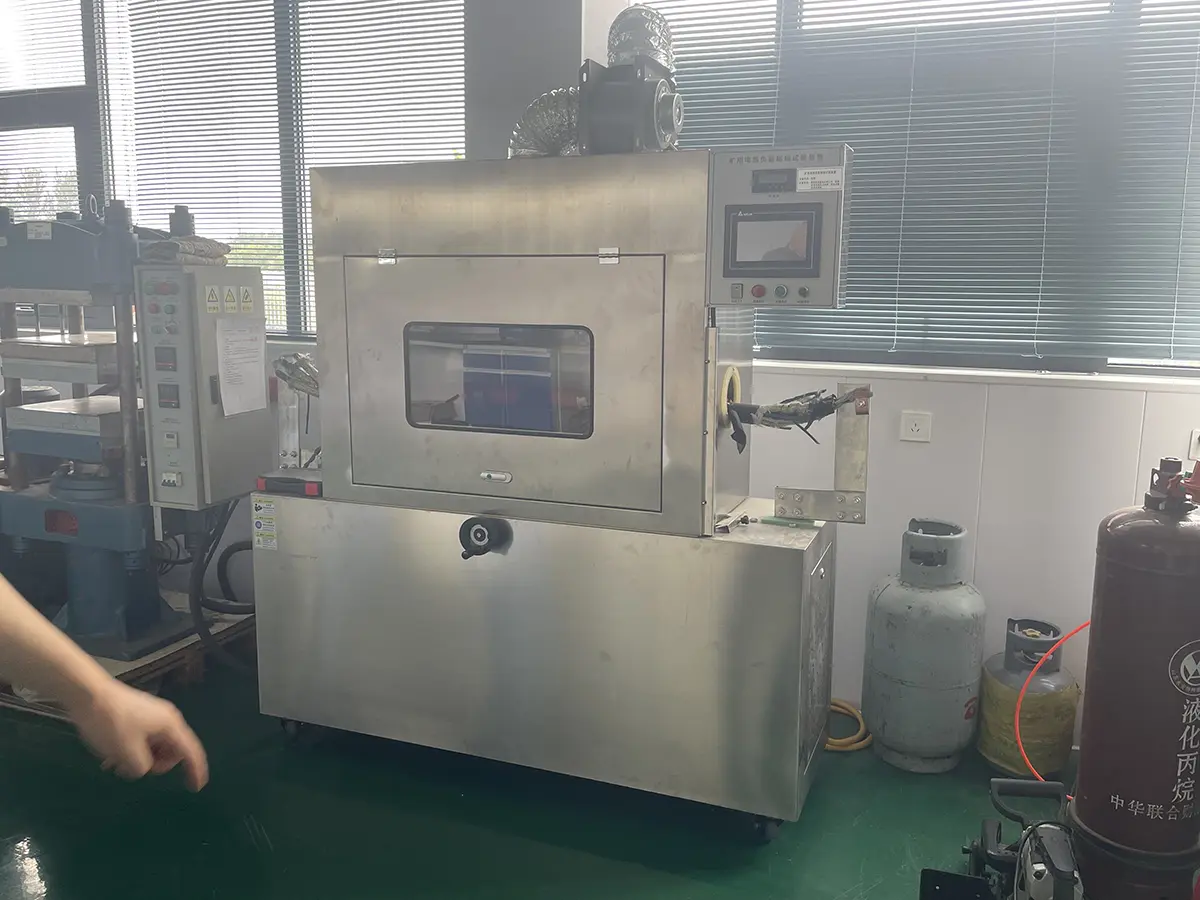

Kwaliteitscontrole omvat binnenkomende materialen, inspectie in de productiefase en testen van afgewerkte kabels. Belangrijke inspectie-items kunnen de weerstand van de geleider, de isolatieweerstand, de spanningsbestendigheid, de maatconsistentie en de vlamvertragende prestaties omvatten. Waar specifieke toleranties of testwaarden vereist zijn, moeten deze worden geverifieerd aan de hand van de technische specificatie en de toepasselijke norm voor de geselecteerde kabel.

3. Productiecapaciteit

Qiancheng exploiteert kabelproductie- en testfaciliteiten voor stroom- en mijnbouwkabelproducten. De productie kan worden ingericht op basis van kabelmodel, aderdoorsnede, aderconfiguratie, nominale spanning en benodigde hoeveelheid. Voor projectorders kunnen technische specificaties en productievereisten vóór productie worden beoordeeld.

4. Specificatie en leveringsflexibiliteit

Reguliere kabelspecificaties kunnen worden geleverd op basis van de productiebeschikbaarheid, terwijl projectorders kunnen worden beoordeeld op specifieke aderopstellingen, geleiderafmetingen, kabellengtes en documentatievereisten. Vóór verzending kunnen de productspecificaties en inspectie-eisen worden gecontroleerd aan de hand van de bestelinformatie.

5. Toepassingsspecifieke selectie

De kabelconstructie is bedoeld voor vaste stroomdistributietoepassingen en niet voor apparatuur die voortdurend wordt gesleept en gebogen. Bij de selectie moet daarom rekening worden gehouden met de installatiemethode, de mechanische beweging, het spanningsniveau, de belasting en de omgevingsomstandigheden. Voor zeer mobiele mijnbouwapparatuur kan een flexibele, met rubber omhulde mijnbouwkabel geschikter zijn.

Veelgestelde vragen

Vraag 1: Naar welke standaard wordt verwezen voor de MVV-mijnkabel?

A: De productinformatie verwijst naar MT/T 818.12-2009 voor de toepasselijke mijnbouwkabelconstructie en GB/T 3956 voor geleidervereisten. De exact toepasselijke standaard en ondersteunende documenten moeten worden bevestigd volgens het geselecteerde model en de projectspecificatie.

Vraag 2: Welke spannings- en geleiderformaten zijn beschikbaar?

A: De vermelde MVV-specificaties omvatten nominale spanningen van 0,6/1 kV en 1,8/3 kV, waarbij configuraties met één kern, 3 kernen en 3+1 kernen beschikbaar zijn volgens de technische gegevens. Geleiderdoorsneden kunnen variëren van 1,5 mm² tot 120 mm², afhankelijk van de gespecificeerde constructie.

Vraag 3: Is deze kabel geschikt voor natte ondergrondse omgevingen?

A: De kabel kan worden overwogen voor vaste installaties in ondergrondse ruimtes waar vocht, stof en andere omgevingsfactoren aanwezig zijn, op voorwaarde dat de gekozen constructie voldoet aan de eisen van de locatie. Blootstelling aan water, temperatuur, chemisch contact en installatieomstandigheden moeten worden gecontroleerd tijdens de kabelselectie in plaats van aan te nemen dat dezelfde specificatie geschikt is voor elke mijnomgeving.

Vraag 4: Kan het worden gebruikt op kolenschaar of ander continu bewegend materieel?

A: Het is over het algemeen bedoeld voor toepassingen met vaste stroomdistributie. Kolenschaar en andere apparatuur waarbij continu slepen, buigen of torsie nodig is, vereisen normaal gesproken een flexibele mijnbouwkabelconstructie die speciaal is ontworpen voor mobiel gebruik.

Q5: Welke informatie is nodig bij het aanvragen van een offerte?

A: Geef de vereiste nominale spanning, geleiderdoorsnede, aderconfiguratie, kabellengte, hoeveelheid, installatiemethode en toepassingsapparatuur op. Als het project specifieke mijnbouwcertificaten, inspectierapporten of andere technische documenten vereist, moeten deze eisen ook worden opgenomen.

Vraag 6: Wat moet worden gecontroleerd voordat de kabel wordt geaccepteerd?

A: Het productmodel, de nominale spanning, de geleidergrootte, de aderconfiguratie en de kabellengte moeten eerst worden gecontroleerd aan de hand van de aankoopspecificatie. Afhankelijk van het project kan de inspectie ook betrekking hebben op de weerstand van de geleider, de isolatieweerstand, de spanningsbestendigheid, de vlamvertragende prestaties en de vereiste documentatie.

Voor vaste mijnstroomdistributiesystemen moet een PVC-geïsoleerde mijnbouwkabel worden geselecteerd op basis van de elektrische belasting, installatiemethode en omgevingsomstandigheden. Wanneer de installatie een voortdurende verplaatsing van apparatuur met zich meebrengt, moet de kabelconstructie afzonderlijk worden beoordeeld om er zeker van te zijn dat de mechanische kenmerken ervan overeenkomen met de toepassing.
