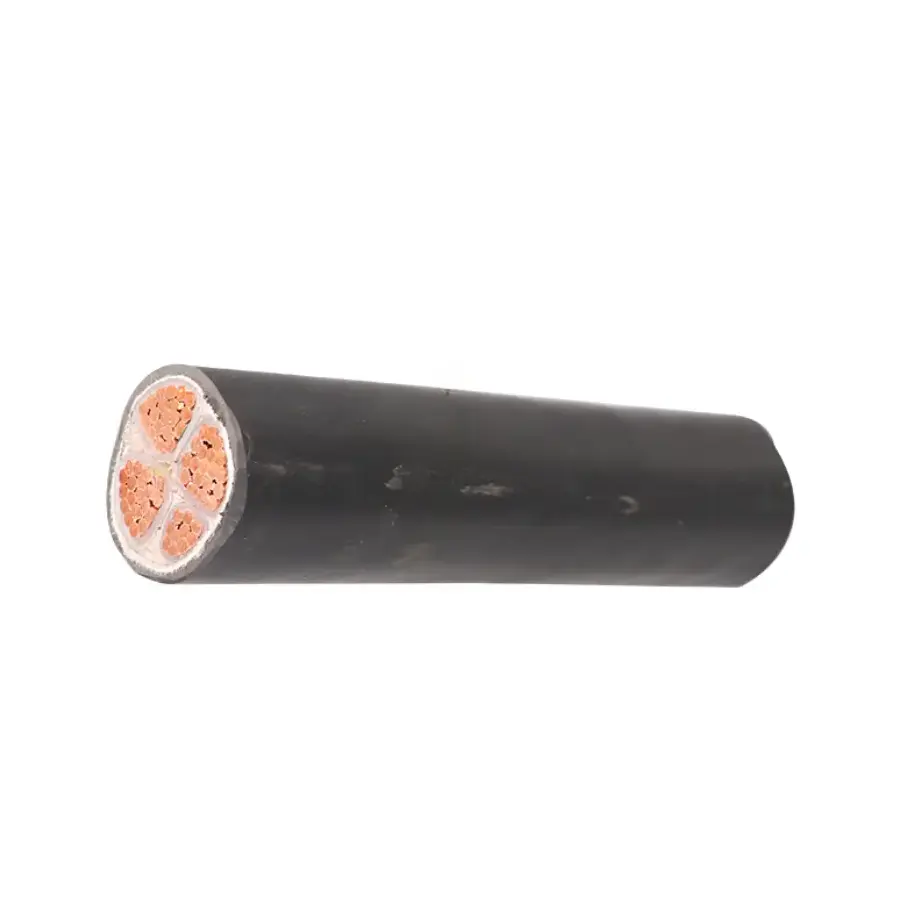

XLPE geïsoleerde mijnbouwstroomkabel

Model: MYJV, MYJV22.

XLPE geïsoleerde mijnbouwstroomkabel voldoet aan MT/T 818.13-2009, met zeer zuivere zuurstofvrije koperen geleiders, XLPE verknoopte isolatie en een vlamvertragende PVC-mantel. De nominale spanning varieert van 0,6/1 kV tot 8,7/10 kV, met een bedrijfstemperatuur op lange termijn van 90 ℃. De kabel is bedoeld voor vaste stroomdistributie in ondergrondse en dagbouwkolenmijnen. Het is bedoeld voor statische installatie en mag niet worden gebruikt op mobiele apparatuur die voortdurend moet worden gesleept of herhaaldelijk moet worden gebogen.

Productspecificaties en technische parametertabel

Belangrijkste constructiekenmerken

1. XLPE-isolatie voor hogere bedrijfstemperaturen

De XLPE-isolatie heeft een gespecificeerde bedrijfstemperatuur op lange termijn van 90℃, met een kortstondige kortsluittemperatuur tot 250℃. Vergeleken met PVC-isolatie biedt XLPE een hogere temperatuurclassificatie voor vaste stroomcircuits waarbij de geleiderbelasting en de omgevingsomstandigheden samen in aanmerking moeten worden genomen.

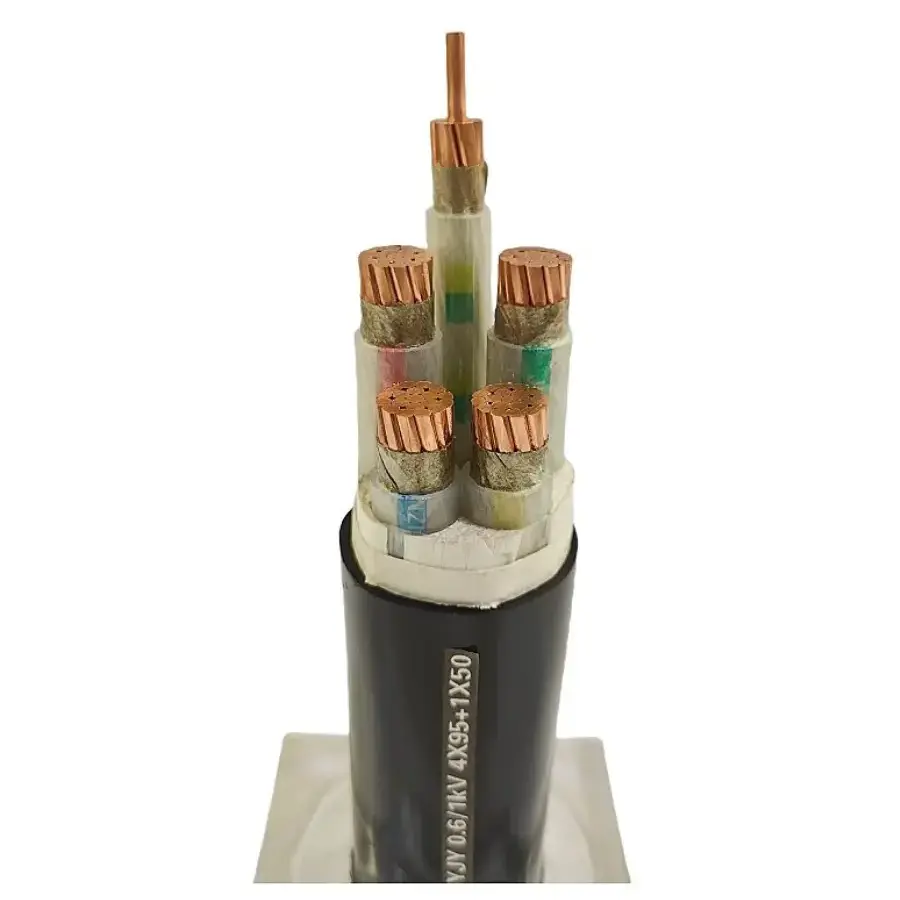

2. Koperen geleider en elektrische prestaties

De geleider is gemaakt van zuurstofvrij koper met een hoge zuiverheidsgraad en is verkrijgbaar in massieve of gevlochten constructie, afhankelijk van de kabelspecificatie. De doorsnede van de geleider, de aderopstelling en de nominale spanning moeten worden afgestemd op de aangesloten belasting, de transmissieafstand en de installatieomstandigheden. De weerstand van de DC-geleider wordt gecontroleerd aan de hand van de toepasselijke MT 818- of GB/T 3956-vereisten.

3. Vlamvertragende PVC-mantel

De buitenmantel zorgt voor de externe bescherming van de kabel en bevat vlamvertragende eigenschappen voor mijnbouwtoepassingen. De meegeleverde specificatie identificeert ook de weerstand tegen blootstelling aan olie en zuur-alkali. Bij het bevestigen van de juiste mantelconstructie moet rekening worden gehouden met daadwerkelijke chemische blootstelling, watercondities, temperatuur en mechanische spanning.

4. Optioneel pantser met stalen tape

Voor installaties waar extra mechanische bescherming vereist is, is een gepantserde constructie met staalband beschikbaar. MYJV22 onderscheidt zich daarom van de ongepantserde MYJV-constructie door zijn pantserlaag. De uiteindelijke constructie moet worden geselecteerd op basis van de legmethode, het mechanische risico en de toepasselijke projectspecificatie.

Installatie- en toepassingsvoorwaarden

Dit kabelassortiment is bedoeld voor vaste stroomdistributie in plaats van voor continue mobiele service. Typische toepassingen zijn onder meer ondergrondse hoofdwegen, elektromechanische kamers, vaste pompsystemen, ventilatieapparatuur, stroomcircuits voor transportbanden en andere stationaire energiedistributiepunten in mijnen.

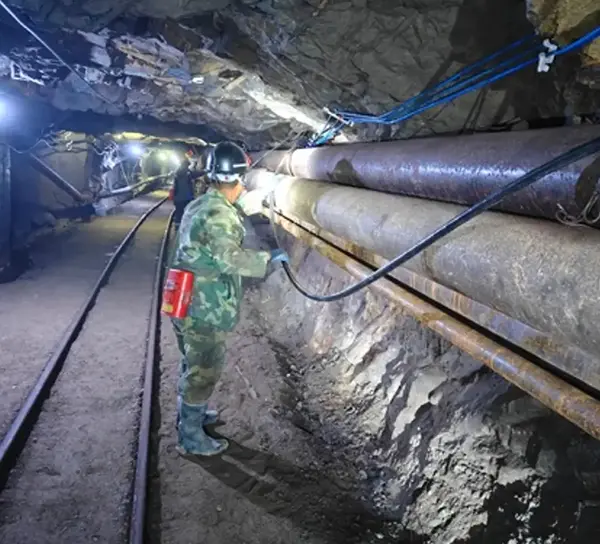

1. Ondergrondse vaste stroomdistributie

Voor ondergrondse installaties moeten de kabelspecificaties worden gecontroleerd aan de hand van de nominale spanning, belastingsstroom, installatieroute, omgevingstemperatuur, blootstelling aan vocht en beschikbare mechanische bescherming. Waar de kabel door gebieden wordt geleid met een hoger risico op impact of compressie, kan een gepantserde constructie worden overwogen.

2. Energiesystemen voor open mijnen

Vaste circuits in dagbouwmijnen kunnen blootstelling aan de buitenlucht, stof, regen en temperatuurveranderingen met zich meebrengen. Bij de kabelkeuze moet rekening worden gehouden met deze omgevingscondities, samen met het vereiste spanningsniveau, de afmeting van de geleider en de plaatsingswijze.

3. Steenkoolwas- en ondersteunende faciliteiten

Vaste stroomcircuits voor kolenwasinstallaties, pompkamers, ventilatiesystemen en andere ondersteunende voorzieningen kunnen worden gespecificeerd op basis van de apparatuurbelasting en de distributieafstand. De kabelconstructie moet worden gecontroleerd op de werkelijke omgeving, in plaats van één specificatie op alle mijnfaciliteiten toe te passen.

Technische selectie en inspectie

Voordat u bestelt, moeten de vereiste nominale spanning, aderdoorsnede, aantal aders, pantserconstructie, kabellengte en installatiemethode worden bevestigd. Voor langere voedingsroutes moeten ook spanningsval en geleiderweerstand in aanmerking worden genomen, samen met de verwachte belasting.

Bij inkomende keuring kan het productmodel en de kabelconstructie worden gecontroleerd aan de hand van de aankoopspecificatie. Afhankelijk van de projectvereisten kunnen documentatie en testrecords de weerstand van de geleider, isolatiegerelateerde tests, spanningsbestendigheidsresultaten en vlamvertragende testrecords omvatten. Wanneer mijnspecifieke certificering of aanvullende inspectiedocumenten vereist zijn, moeten deze vóór productie en verzending worden bevestigd.

Veelgestelde vragen

Vraag 1: Welke norm is van toepassing op deze mijnbouwstroomkabel?

A: Het product is gespecificeerd volgens MT/T 818.13-2009, waarbij de geleidervereisten waar van toepassing worden verwezen naar GB/T 3956. De exacte standaard en documentatie die vereist is voor een project moet worden bevestigd aan de hand van het geselecteerde model en de nominale spanning.

Vraag 2: Welke spannings- en geleiderformaten zijn beschikbaar?

A: Het vermelde nominale spanningsbereik bedraagt ​​0,6/1 kV tot 8,7/10 kV, terwijl de technische tabel aderdoorsneden van 2,5 mm² tot 300 mm² vermeldt. De aderconfiguratie kan 3-aderig of 3+1-aderig zijn, waarbij de exacte combinatie afhangt van de geselecteerde kabelspecificatie.

Vraag 3: Wat is het verschil tussen MYJV en MYJV22?

A: MYJV verwijst naar de XLPE-geïsoleerde, met PVC omhulde constructie, terwijl MYJV22 een stalen tape-pantsering toevoegt. De gepantserde versie wordt overwogen wanneer de installatie extra mechanische bescherming vereist. De juiste constructie is afhankelijk van het kabeltracé en de legomstandigheden.

Vraag 4: Kan deze kabel worden gebruikt op kolenschaar of andere mobiele mijnbouwapparatuur?

A: Nee. Deze kabel is bedoeld voor statische installatie en vaste stroomverdeling. Apparatuur die voortdurend slepen, herhaaldelijk buigen of ander mobiel gebruik met zich meebrengt, vereist normaal gesproken een flexibele mijnbouwkabel die specifiek is gespecificeerd voor die bedrijfsomstandigheden.

Vraag 5: Welke informatie moet worden verstrekt bij het aanvragen van een offerte?

A: De vereiste informatie omvat normaal gesproken de nominale spanning, de doorsnede van de geleider, de aderconfiguratie, de kabellengte, het aantal, de installatiemethode en de toepassingsapparatuur. Als het project specifieke certificering, inspectiegegevens, verpakkingseisen of technische documenten vereist, moeten deze ook in de aanvraag worden vermeld.

Vraag 6: Wat moet worden gecontroleerd vóór verzending of acceptatie op locatie?

A: Controleer het kabelmodel, de nominale spanning, de geleidergrootte, de kernconfiguratie, het pantsertype en de kabellengte aan de hand van de aankoopspecificatie. Controleer, afhankelijk van het project, de relevante elektrische testresultaten, gegevens over de weerstand van de geleider, de gegevens over de spanningsbestendigheid, de vlamvertragende documentatie en de vereiste certificaten voordat u deze accepteert.

Voor vaste mijnstroomdistributiesystemen moet de XLPE geïsoleerde mijnbouwkabel worden geselecteerd op basis van de elektrische belasting, nominale spanning, installatiemethode en omgevingsomstandigheden. Voor toepassingen waarbij continue beweging nodig is, moet de kabelconstructie afzonderlijk worden beoordeeld om te voldoen aan de mechanische vereisten van de apparatuur.
