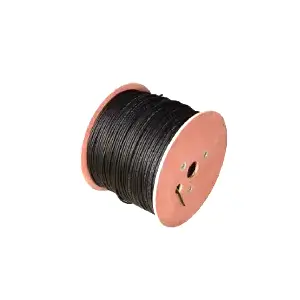

Qiancheng PV1-F Solar DC-kabel wordt aangeschaft voor de engineering van fotovoltaïsche energiecentrales, geschikt voor DC-transmissiebedradingsconstructies aan de kant van de fotovoltaïsche module. Het levert uitstekende UV-bestendigheid, weerstand tegen hoge en lage temperaturen, zuur-alkali-corrosieweerstand, weerstand tegen overbelasting, slijtvastheid en anti-corrosieprestaties. Aanpasbaar aan verschillende zware fotovoltaïsche werkomstandigheden, zorgt het voor een veilige en stabiele werking van het systeem met een lange levensduur.
|
Aantal kernen × nominaal dwarsdoorsnedeoppervlak (mm²) |
Nominale isolatiedikte (mm) |
Nominale manteldikte (mm) |
Maximale gemiddelde buitendiameter (mm) |
Minimale isolatieweerstand bij 20℃ (MΩ・km) |
Minimale isolatieweerstand bij 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng PV1-F Solar DC-kabel maakt gebruik van vertinde flexibele koperen geleider met een betere weerstand dan de nationale norm en een lage temperatuurstijging onder volledige belasting. Het heeft de UV-verouderingstest doorstaan voor antiveroudering en scheurbestendigheid. Grondstof- en testgegevens kunnen worden geverifieerd om vervalsing te voorkomen.
Gewone fotovoltaïsche kabels hebben de neiging te barsten bij lage temperaturen. Dit product heeft de buigtest van -40℃ doorstaan en is bestand tegen schade tijdens de bouw in koude gebieden. De mantel is ozonbestendig, oliebestendig en anti-corrosief, geschikt voor zware omgevingen zoals zout-alkaligebieden en zoutsproeiomstandigheden aan de kust met een lager uitvalpercentage.
Spotgoederen zijn beschikbaar voor directe levering. Voor fotovoltaïsche projecten met grote megawatts kunnen een aangepast nominaal dwarsdoorsnedeoppervlak, vlamvertragende kwaliteit en spoellengte worden geleverd. Geen tussenhandel, wat kostenvoordelen oplevert voor engineeringinkoop met grote volumes.
Alle Qiancheng PV1-F Solar DC-kabels worden vóór levering getest op gelijkspanningsbestendigheid en isolatieweerstand. Het is bestand tegen de omgekeerde hoogspanningsinvloeden van fotovoltaïsche systemen en voorkomt elektrische lekkage, defecten en brandgevaar in gelijkstroomcircuits. Het voldoet aan klasse C-vlamvertraging om vlamverspreiding langs kabels te beperken.
UV-bestendig voor stabiele werking op lange termijn binnen -40℃ ~ 90℃. Bestand tegen veroudering en barsten bij langdurige blootstelling aan de buitenlucht. Het halogeenvrije, rookarme type is optioneel om giftige rook tijdens brand te verminderen en de veiligheid voor fotovoltaïsche toepassingen binnenshuis te garanderen.
Uitstekende kabelflexibiliteit voorkomt schade aan de isolatielaag veroorzaakt door slepen of licht knijpen tijdens de constructie, waardoor het risico op herbewerking en latere onderhoudskosten worden verminderd.
Qiancheng PV1-F Solar DC-kabel is speciaal ontworpen voor DC-zijde bedrading van fotovoltaïsche energieopwekkingssystemen:
- Busbarbedrading voor modules van grootschalige gecentraliseerde op de grond gemonteerde fotovoltaïsche energiecentrales;
- Gedistribueerde fotovoltaïsche energiecentrales op daken van industriële en commerciële gebouwen;
- Netgekoppelde, gedistribueerde fotovoltaïsche systemen voor huishoudens;
- Fotovoltaïsche projecten onder complexe omstandigheden, waaronder visserij-zonne-hybride, landbouw-zonne-hybride, berg- en Gobi-locaties.
A: De geleider is gemaakt van vertind flexibel koper en biedt een goede elektrische geleidbaarheid en flexibiliteit voor continu stroomvoerende werking in fotovoltaïsche gelijkstroomcircuits. De geleiderconstructie helpt ook de temperatuurstijging onder normale omstandigheden onder volledige belasting te beheersen.
A: Het gespecificeerde bereik voor continue bedrijfstemperaturen is -40℃ tot 90℃. De kabel heeft ook buigtests bij lage temperaturen bij -40℃ ondergaan om de flexibiliteit en weerstand tegen scheuren tijdens installatie in koude omgevingen te evalueren.
A: De mantel is bestand tegen blootstelling aan ozon, olie, zoutnevel en zuur-base-blootstelling. Dit maakt de kabel toepasbaar voor fotovoltaïsche installaties in kustgebieden, zout-alkali-omgevingen en visserij-zonne-energie of andere hybride buitenprojecten, afhankelijk van de feitelijke omstandigheden ter plaatse.
A: Afgewerkte kabels kunnen worden getest op gelijkspanningsbestendigheid en isolatieweerstand volgens de toepasselijke inspectievereisten. Deze tests helpen de integriteit van de isolatie en de elektrische prestaties te verifiëren voordat de kabel wordt verzonden.
A: De kabel heeft een klasse C vlamvertragende kwaliteit. De constructie ervan is bedoeld om de verspreiding van vlammen langs de kabel te beperken bij blootstelling aan een plaatselijke brand, en ondersteunt daarmee de brandveiligheidseisen van fotovoltaïsche gelijkstroombedrading.
A: Dankzij de flexibele constructie is de kabel bestand tegen normale geleiding, trekken en lichte compressie tijdens de installatie. Om mechanische schade aan de isolatie of omhulling te voorkomen, is een juiste behandeling en het naleven van de opgegeven buigradius nog steeds vereist.
A: Het wordt voornamelijk gebruikt voor bedrading aan de DC-zijde in fotovoltaïsche energieopwekkingssystemen, waaronder op de grond gemonteerde elektriciteitscentrales, commerciële en industriële daken, residentiële PV-systemen, landbouw-zonneprojecten en visserij-zonne-installaties.
A: De isolatie maakt gebruik van door straling verknoopte polyolefine en heeft UV-verouderingstests ondergaan. De materiaalconstructie biedt weerstand tegen blootstelling aan ultraviolette straling en helpt de fysieke eigenschappen van de kabel te behouden tijdens langdurig buitengebruik.
