Voor de aanschaf van fotovoltaïsche nieuwe energie-engineeringprojecten is de Qiancheng H1Z2Z2-K fotovoltaïsche zonnekabel compatibel met verschillende binnenlandse en buitenlandse fotovoltaïsche DC-transmissiebedradingsprojecten.
Qiancheng H1Z2Z2-K fotovoltaïsche zonnekabel maakt gebruik van klasse 5 vertinde koperen geleiders met dubbellaags verknoopt polyolefine. Het is geschikt voor fotovoltaïsche DC-werkomstandigheden van 1,5 kV. Halogeenvrij, vlamvertragend en brandwerend. Er zijn volledige traceerbare CNAS-testdocumenten beschikbaar om de inkoopkwaliteit te garanderen.
|
Aantal kernen × nominaal dwarsdoorsnedeoppervlak (mm²) |
Nominale isolatiedikte (mm) |
Nominale schededikte (mm) |
Maximale gemiddelde buitendiameter (mm) |
Minimale isolatieweerstand bij 20℃(MΩ・km) |
Minimale isolatieweerstand bij 90℃(MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
De Qiancheng H1Z2Z2-K fotovoltaïsche zonnekabel maakt gebruik van een zeer zuivere vertinde koperen geleider voor een goede elektrische geleiding en gecontroleerde temperatuurstijging bij normaal gebruik bij volle belasting. De kabel heeft een door straling verknoopte, halogeenvrije vlamvertragende constructie met vlamvertragende prestaties van klasse C, waardoor de materiaalconstructie geschikt is voor fotovoltaïsche kabeltoepassingen waarbij rekening wordt gehouden met vlamgedrag en lage rookeigenschappen.
Het gespecificeerde bedrijfstemperatuurbereik is -40℃ tot 90℃. De kabelconstructie is bedoeld voor fotovoltaïsche installaties buitenshuis die worden blootgesteld aan zonlicht, temperatuurveranderingen en andere veel voorkomende omgevingsomstandigheden. Er kunnen UV-verouderings- en zoutsproeitests worden gebruikt om de weerstand tegen weersinvloeden en corrosie te beoordelen, terwijl de aangegeven levensduur van meer dan 25 jaar geldt onder normale bedrijfsomstandigheden.
De flexibele geleiderstructuur maakt eenvoudiger routeren, buigen en strippen tijdens de installatie mogelijk. De kabel kan worden gebruikt met compatibele fotovoltaïsche connectoren, ter ondersteuning van routinematige veldaansluitingswerkzaamheden. Productidentificatie en traceerbaarheid van batches kunnen worden geleverd, waarbij relevante testgegevens beschikbaar zijn voor productinspectie en herverificatie volgens projectvereisten.
De omgevingstemperatuur voor het leggen mag niet lager zijn dan -15℃. Trek of buig de Qiancheng H1Z2Z2-K fotovoltaïsche zonnekabel niet met geweld onder lage temperaturen. De minimale buigradius tijdens de constructie bedraagt 4 maal de buitendiameter van de kabel. Vermijd extrusie van de mantel en krassen.

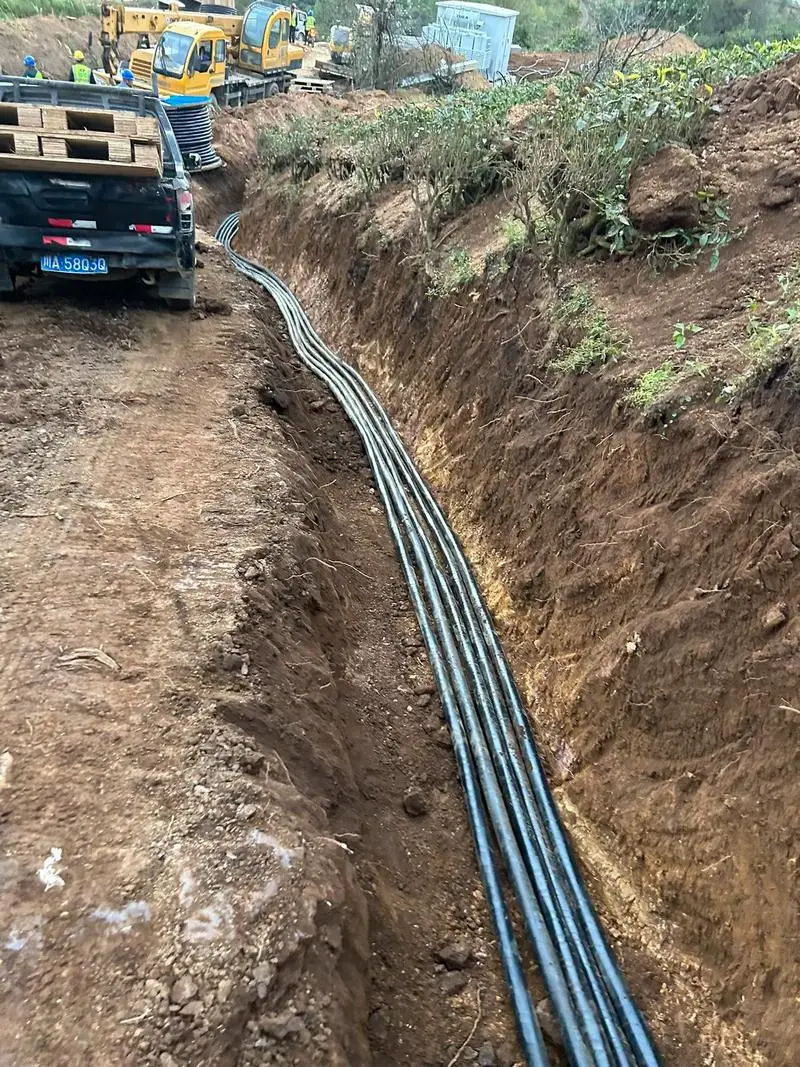

Geschikt voor installatie boven het hoofd, kabelgootgeleiding, leidinginstallatie en licht ingegraven plaatsing. Toepasbaar voor op de grond gemonteerde fotovoltaïsche elektriciteitscentrales, gedistribueerde PV-systemen op het dak, aanvullende visserij-zonne-energiecentrales en andere scenario's. Blijf uit de buurt van hittebronnen en sterk corrosieve gebieden om de levensduur van de kabel te verlengen.
Kabelverbindingen moeten goed worden afgedicht voor waterdichtheid en isolatie. Installeer waterdichte aansluitdozen voor blootliggende verbindingen buitenshuis om elektrische lekkage en kortsluitingsstoringen veroorzaakt door het binnendringen van regenwater te voorkomen. Leid hoogspanningskabels niet binnen dezelfde kabelgoot om elektromagnetische interferentie te voorkomen.
A: De kabel is geschikt voor fotovoltaïsche DC-toepassingen van 1,5 kV en maakt gebruik van een zeer zuivere, vertinde koperen geleider, die een goede elektrische geleiding en een gecontroleerde temperatuurstijging biedt tijdens normaal bedrijf bij volledige belasting.
A: Het gespecificeerde bedrijfstemperatuurbereik is -40℃ tot 90℃. Onder normale bedrijfsomstandigheden is het product bedoeld voor een levensduur van meer dan 25 jaar, waarbij bij de productevaluatie rekening wordt gehouden met de prestaties tegen UV-veroudering en zoutsproeicorrosie.
A: De kabel maakt gebruik van een door straling verknoopte, halogeenvrije vlamvertragende constructie met vlamvertragende prestaties van klasse C. De halogeenvrije constructie is bedoeld om de schadelijke uitstoot tijdens de verbranding te verminderen en te voldoen aan de brandveiligheidseisen van toepasselijke fotovoltaïsche installaties.
A: De minimale buigradius bij het leggen mag niet minder zijn dan 4 keer de buitendiameter van de kabel. De aanbevolen omgevingstemperatuur voor het leggen mag niet lager zijn dan -15℃. Geforceerd trekken of buigen bij lage temperaturen moet worden vermeden om het risico op schade aan de mantel te verminderen.
A: Veel voorkomende installatiemethoden zijn onder meer bovengrondse kabelgeleiding, kabelgoten, leidingen en installatie in lichte ondergrond. Directe blootstelling aan hittebronnen met hoge temperaturen en sterk corrosieve omgevingen moet worden vermeden, tenzij de geselecteerde constructie voor die omstandigheden is geverifieerd.
A: Kabelverbindingen vereisen een passende waterdichtheids- en isolatiebehandeling. Voor blootgestelde aansluitingen buitenshuis moeten waterdichte aansluitdozen of compatibele verbindingssystemen worden gebruikt om het binnendringen van regenwater te beperken en het risico op lekkage of kortsluiting te verminderen.
A: Het mag niet in dezelfde beschermende leiding worden geïnstalleerd als hoogspanningskabels. Afzonderlijke routering helpt bij het handhaven van de juiste elektrische scheiding en vermindert de kans op interferentie of andere installatiegerelateerde problemen in fotovoltaïsche gelijkstroomcircuits.
A: De flexibele geleiderconstructie maakt het gemakkelijker om de kabel tijdens de installatie te leiden en te hanteren, terwijl de stripeigenschappen het aansluitwerk ondersteunen. Compatibiliteit met veelgebruikte fotovoltaïsche connectoren kan ook de bedrading ter plaatse vereenvoudigen.
