Productmodel: BVVB.

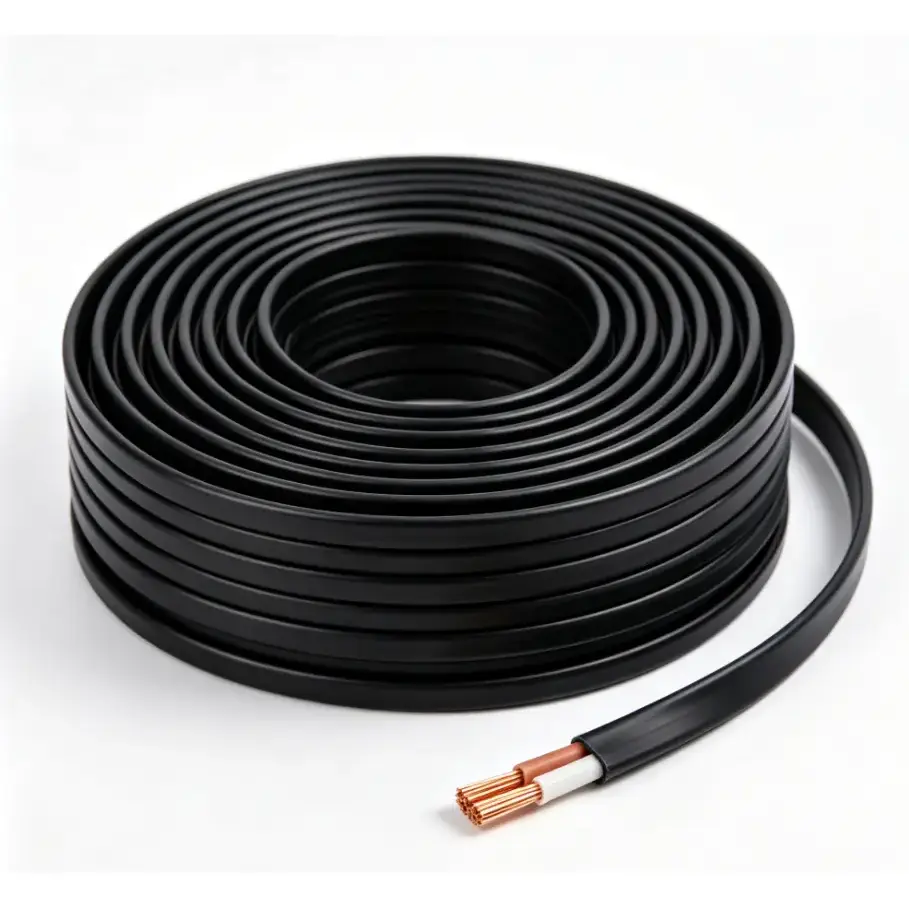

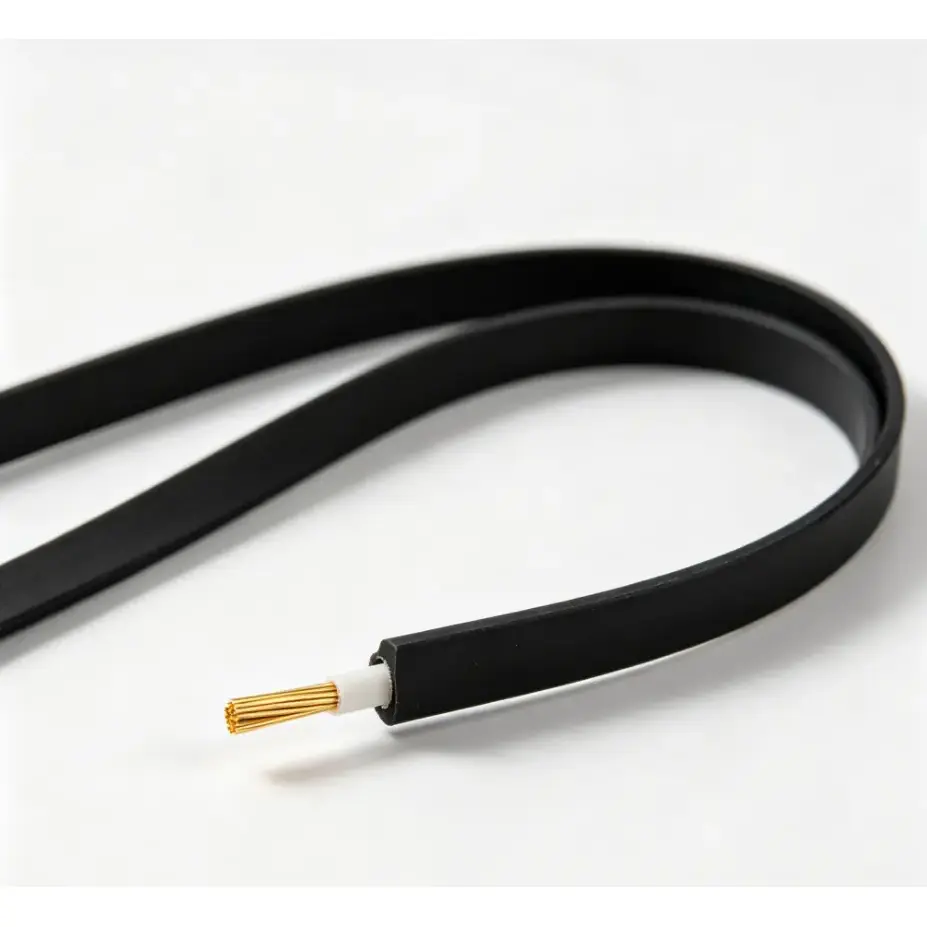

PVC geïsoleerde platte koperdraad is een nationale standaard bouwdraad ontworpen voor vaste laagspanningstoepassingen, geschikt voor 300 / 500V stroomdistributiesystemen. Het maakt gebruik van zeer zuivere koperen geleiders met parallelle, niet-gestrande kernconstructie. De geleiders zijn bedekt met PVC-isolatie en een buitenste PVC-beschermmantel, waardoor een compacte platte kabelstructuur ontstaat. Met een goede elektrische geleiding en dubbellaagse bescherming wordt het veel gebruikt voor bedrading in woondecoratie, commerciële bouwprojecten en stroomaansluitingen voor kleine apparatuur.
|
Nominale doorsnede (mm²) |
Geleiderstructuur strengen/diameter |
Isolatiedikte (mm) |
Schededikte (mm) |
Gemiddelde buitenafmeting (mm) |
Maximale geleiderweerstand bij 20℃ (Ω/km) Cu |
|
2×0,75 |
1/0,97 |
0.6 |
0.9 |
4,4 × 6,9 |
24.5 |
|
2×1,0 |
1/1.12 |
0.6 |
0.9 |
4,6 × 7,2 |
18.1 |
|
2×1,5 |
1/1,36 |
0.7 |
0.9 |
5,0×8,1 |
12.1 |
|
2×2,5 |
1/1,75 |
0.8 |
1.0 |
5,8×9,5 |
7.41 |
|
2×4 |
1/2,21 |
0.8 |
1.0 |
6,3×10,4 |
4.61 |
|
2×4(B) |
7/0,84 |
0.8 |
1.0 |
6,6×11,0 |
4.61 |
|
2×6 |
1/2,70 |
0.8 |
1.1 |
7,0×11,6 |
3.08 |
|
2×6(B) |
7/1.03 |
0.8 |
1.1 |
7,3×12,4 |
3.08 |
|
2×10 |
7/1,35 |
1.0 |
1.2 |
8,7×15,0 |
1.83 |
|
3×0,75 |
1/0,97 |
0.6 |
0.9 |
4,4 × 9,3 |
24.5 |
|
3×1,0 |
1/1.12 |
0.6 |
0.9 |
4,6 × 9,8 |
18.1 |
|
3×1,5 |
1/1,36 |
0.7 |
0.9 |
5,0×11,1 |
12.1 |
|
3×2,5 |
1/1,75 |
0.8 |
1.0 |
5,8 × 13,1 |
7.41 |
|
3×4 |
1/2,21 |
0.8 |
1.0 |
6,3 × 14,5 |
4.61 |
|
3×4(B) |
7/0,84 |
0.8 |
1.0 |
6,6 × 15,4 |
4.61 |
|
3×6 |
1/2,70 |
0.8 |
1.1 |
7,0×16,2 |
3.08 |
|
3×6(B) |
7/1.03 |
0.8 |
1.1 |
7,3×17,3 |
3.08 |
|
3×10 |
7/1,35 |
1.0 |
1.2 |
8,7 × 21,1 |
1.83 |
Low-end platte draden op de markt kunnen gerecycled gemengd koper of te kleine geleiders gebruiken, wat de weerstand, spanningsval en warmteontwikkeling onder belasting kan verhogen. Onze PVC-geïsoleerde platte koperdraad maakt gebruik van zeer zuivere, zuurstofvrije koperen geleiders en wordt vervaardigd volgens de toepasselijke nationale normen, met gecontroleerde geleiderdoorsnede en afgewerkte lengte. De volledige en uniforme geleiderstructuur ondersteunt een stabiele geleidbaarheid en stroomvoerende prestaties wanneer de juiste specificatie wordt geselecteerd voor de werkelijke belasting.
Sommige goedkope producten maken gebruik van gerecycled PVC of dunnere isolatiematerialen met een lagere mechanische sterkte, die bij lage temperaturen bros kunnen worden of zacht kunnen worden bij overmatige hitte. Dit product maakt gebruik van nieuw PVC-materiaal met een dubbellaagse isolatie en mantelstructuur, waardoor het bestand is tegen buigen, slijtage en normale temperatuurschommelingen. De constructie helpt de kabel te beschermen tijdens installatie in de muur en in leidingen onder geschikte bedrijfsomstandigheden.
Bij sommige gewone platte draden kunnen de geleiders verschoven zijn, is de isolatiedikte ongelijkmatig of zijn ze verdraaid als gevolg van inconsistente productieprocessen. Het product maakt gebruik van uiterst nauwkeurig extrusiegieten in één stap om de geleiders gecentreerd en parallel te houden, met gecontroleerde isolatiedikte en een vlak afgewerkt profiel. Deze constructie zorgt voor een nette uitstraling tijdens het routeren van muren en andere vaste bedradingsinstallaties.
Gewone platte draden zonder de vereiste vlamvertragende specificatie kunnen blijven branden wanneer ze worden blootgesteld aan een externe vlambron. Voor toepassingen die aanvullende brandeigenschappen vereisen, kan een vlamvertragende PVC-formulering worden geleverd. Toepasbare vlamvertragende versies zijn ontworpen om de voortdurende verbranding na verwijdering van de ontstekingsbron te helpen beperken, waarbij de specifieke brandprestatieklasse en testvereisten worden bevestigd volgens de normen voor de toepassing en de bestemmingsmarkt.
PVC-geïsoleerde platte koperdraad wordt gebruikt voor verlichting in het hele huis, stopcontactcircuits, stroomaansluitingen in de keuken en badkamer en andere residentiële bedrading. Het vlakke profiel is geschikt voor verborgen installatie in muren, plafonds en vloeren, waardoor het bedradingstraject compact blijft als de installatieruimte beperkt is.
De platte kabel kan worden gebruikt voor vaste bedrading in kantoorgebouwen, winkels, hotels en andere commerciële ruimtes, inclusief verlichtingscircuits, stroomaansluitingen van apparatuur en displaycircuits. De platte constructie kan de routering vereenvoudigen in gebieden waar een compacte bedrading vereist is.
Het is geschikt voor stroomaansluitingen en interne bedrading van tafellampen, staande lampen, kleine huishoudelijke apparaten en bepaalde kleine industriële besturingsapparaten. De flexibele constructie maakt het gemakkelijker om compacte apparatuur en aansluitpunten te routeren.
Het product kan worden gebruikt in geschikte halfopen binnenruimtes, zoals balkons, trappenhuizen en gangen, waar de installatieomgeving binnen de gespecificeerde omstandigheden valt. Het kan ook door kabelgoten en leidingen voor vaste laagspanningsbedrading worden geleid.
De compacte platte constructie kan handig zijn bij het upgraden van bedrading in oudere gebouwen waar de beschikbare routeringsruimte beperkt is. Het maakt vervanging of herschikking van bestaande laagspanningscircuits mogelijk, terwijl de bedradingsindeling relatief compact blijft.
Het gebruikelijke model is BVVB, met een nominale spanning van 300/500V. De productie wordt uitgevoerd volgens de toepasselijke IEC- en nationale normen, waarbij verschillende geleidermaten beschikbaar zijn afhankelijk van de vereiste toepassing.
Relevante documentatie kan worden verstrekt in overeenstemming met de productspecificaties en de vereisten van de bestemmingsmarkt, inclusief fabrieksinspectiegegevens, toepasselijke CE-documentatie en testrapporten van derden, indien beschikbaar. De vereiste certificerings- en testdocumenten moeten worden bevestigd voordat de bestelling wordt geplaatst.
De PVC-isolatie biedt bescherming tegen normaal vocht, stof en mechanische slijtage onder geschikte installatieomstandigheden binnenshuis. Het kan worden gebruikt in ruimtes zoals keukens en badkamers, wanneer de werkelijke omgeving binnen de productspecificaties valt. De standaardversie is niet bedoeld voor langdurige blootstelling aan direct zonlicht buitenshuis.
Maatwerk kan worden besproken voor de afgewerkte draadlengte, isolatiekleur en printvereisten. Voor reguliere bestellingen kunnen gemeenschappelijke specificaties beschikbaar zijn, terwijl op maat gemaakte specificaties bevestiging van de productiehoeveelheid, materialen en doorlooptijd vereisen.
Veel voorkomende toepassingen zijn onder meer de bedrading in woningen, winkel- en commerciële decoratie, stroomaansluitingen voor kleine apparaten, verlichtingscircuits en vaste laagspanningsbedrading in gangen en soortgelijke binnenruimtes. De juiste specificatie moet worden geselecteerd op basis van de lokale elektrische vereisten en installatieomstandigheden.
Voor de isolatie wordt gebruik gemaakt van PVC-materiaal met vlamvertragende eigenschappen volgens de geldende productspecificatie. Het biedt ook weerstand tegen normale veroudering en temperatuurveranderingen tijdens gebruik binnenshuis. Voor toepassingen waarbij sprake is van langdurige UV-blootstelling of specifieke eisen op het gebied van brandprestaties, moet de vereiste materiaalkwaliteit vóór productie worden bevestigd.
