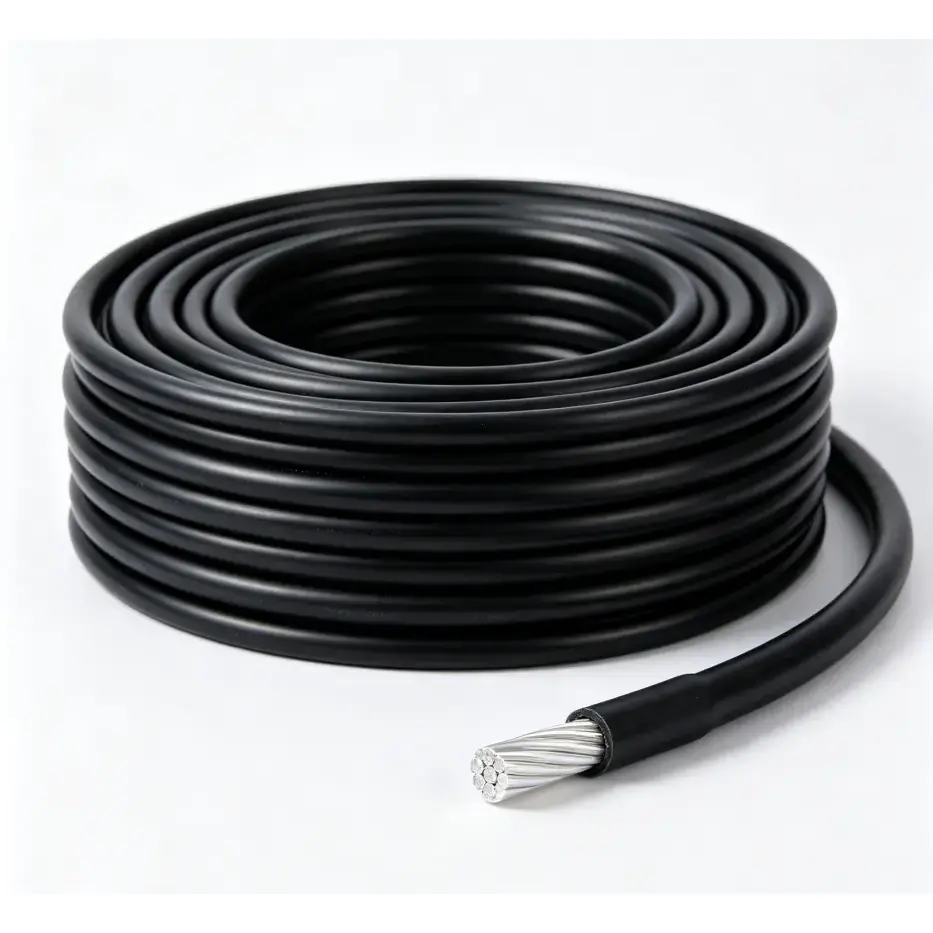

Aluminium PVC-kabel is een laagspanningsstroomkabel die gebruik maakt van een zeer zuivere aluminium geleider met PVC-isolatie en beschermende omhulsel. Het is ontworpen voor vaste stroomdistributie- en bedradingstoepassingen waarbij een aluminium geleider technisch geschikt is en een lager kabelgewicht een belangrijke overweging is. Beschikbare constructies omvatten massieve geleiders van hard aluminium en gevlochten aluminium, met doorsneden van 2,5 mm² tot 185 mm² en een nominale spanning van 450/750 V en lager.
|
Parametercategorie |
Parameteritem |
Technische Index |
|
Structuurconfiguratie |
Materiaal geleider |
Zeer zuivere aluminium geleider, massieve harde aluminium geleider of gestrande aluminium geleider |
|
``` |
Dwarsdoorsnede van de geleider |
2,5 mm² ~ 185 mm² |
|
|
Isolatielaag |
Isolatie van polyvinylchloride (PVC). |
|
|
Kernhoeveelheidspecificatie |
1-kern |
|
Elektrische prestaties |
Nominale spanning |
450/750V en lager |
|
|
Isolatieweerstand bij 20℃ |
≥5MΩ·km |
|
|
Vermogensfrequentie Bestand tegen spanning |
2,5 kV, geen storing gedurende 5 minuten |
|
|
Weerstand DC-geleider |
Voldoet aan de grenswaarden van de IEC60228- of GB/T 3956-norm |
|
Vlamvertragende en brandwerende prestaties |
Brandwerendheidsclassificatie |
Blootstelling aan brand bij maar liefst 830℃ gedurende 90 minuten |
|
|
Vlamvertragende beoordeling |
Voldoet aan de ZA-, ZB- en ZC-vereisten gespecificeerd in GB/T 19666. |
De geleider is gemaakt van zeer zuiver aluminium en kan worden geleverd in een massieve hardaluminium- of gestrande constructie. Het beschikbare doorsnedebereik is 2,5 mm² tot 185 mm². De keuze van de geleider moet gebaseerd zijn op de vereiste belasting, het toegestane spanningsverlies, de installatiemethode en de toepasselijke elektrische vereisten, en niet alleen op de doorsnede.
De PVC-isolatie zorgt voor elektrische scheiding rond de geleider, terwijl de buitenste PVC-laag bescherming biedt tijdens normaal gebruik en vaste installatie. De afgewerkte kabel moet worden geselecteerd op basis van de verwachte omgevingstemperatuur, blootstelling aan vocht, mechanische omstandigheden en of de installatie binnen of buiten plaatsvindt.
De vermelde specificaties omvatten isolatieweerstand, netfrequentie, spanningsbestendigheid en weerstandsvereisten voor DC-geleiders. Deze parameters bieden praktische referentiepunten voor het evalueren van de elektrische isolatie en de kwaliteit van de geleider voordat de kabel in gebruik wordt genomen.
Het gebruik van aluminium met hoge zuiverheid zorgt voor een relatief laag geleidergewicht terwijl de elektrische eigenschappen behouden blijven die nodig zijn voor de gespecificeerde toepassing. Het beheersen van de doorsnede van de geleider is belangrijk voor het behouden van een voorspelbare weerstand en stroomvoerend vermogen onder de beoogde bedrijfsomstandigheden.
De isolatie en omhulling worden gevormd door een gecontroleerd extrusieproces om de gespecificeerde kabelafmetingen te behouden. Een consistente isolatiedikte zorgt voor een betrouwbare elektrische scheiding, terwijl de buitenmantel bescherming biedt tegen normaal contact, vocht en mechanische slijtage binnen de toepasselijke gebruiksomstandigheden.

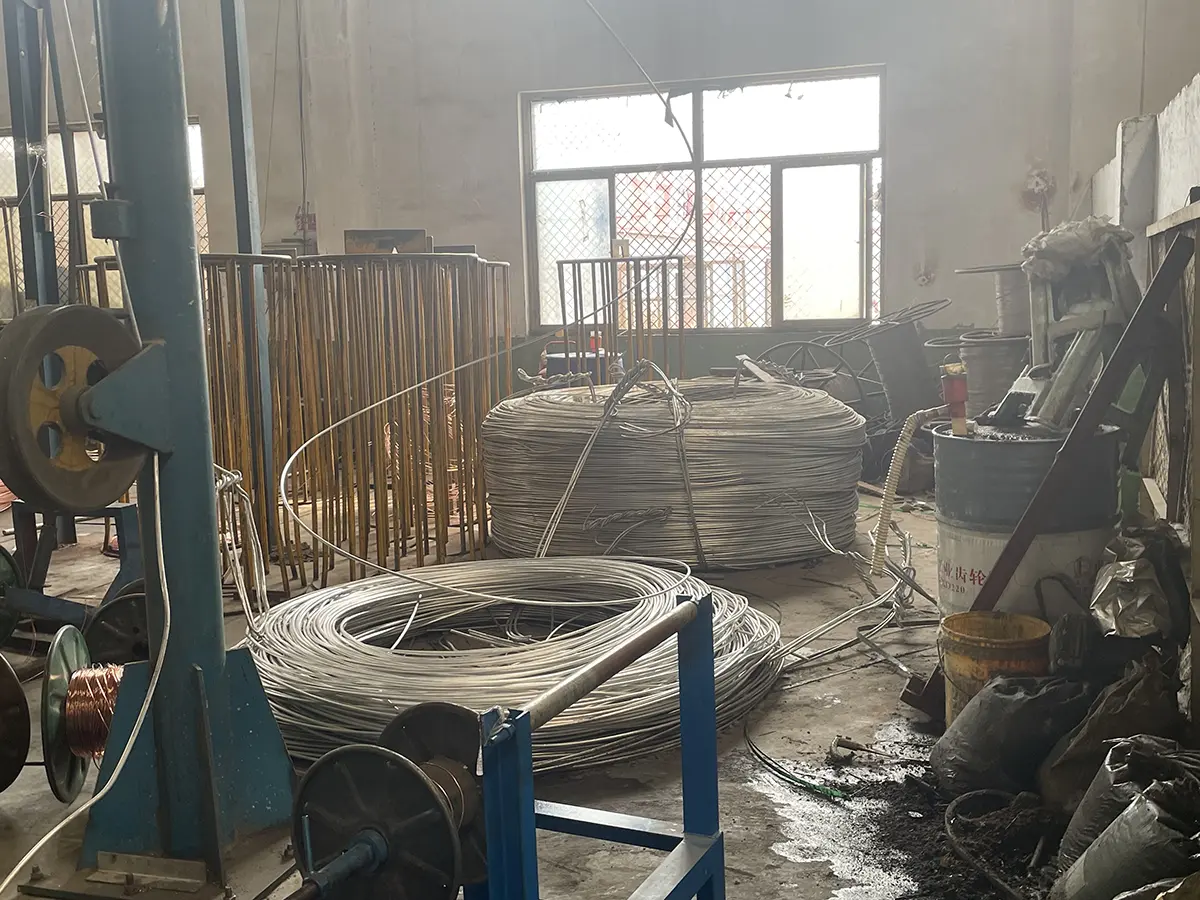

Qiancheng controleert tijdens de productie de meetbare kabeleigenschappen, inclusief geleiderweerstand, afgewerkte afmetingen en elektrische prestaties. Inspectiegegevens en relevante testdocumentatie kunnen worden verstrekt volgens de productspecificaties en projectvereisten.
Een aluminium geleider heeft een lagere dichtheid dan koper, waardoor de afgewerkte kabel gemakkelijker te hanteren is voor geschikte toepassingen. Dit kan handig zijn voor lange kabelroutes, vaste bedrading buitenshuis en projecten waarbij rekening moet worden gehouden met kabeltransport en installatiewerk.

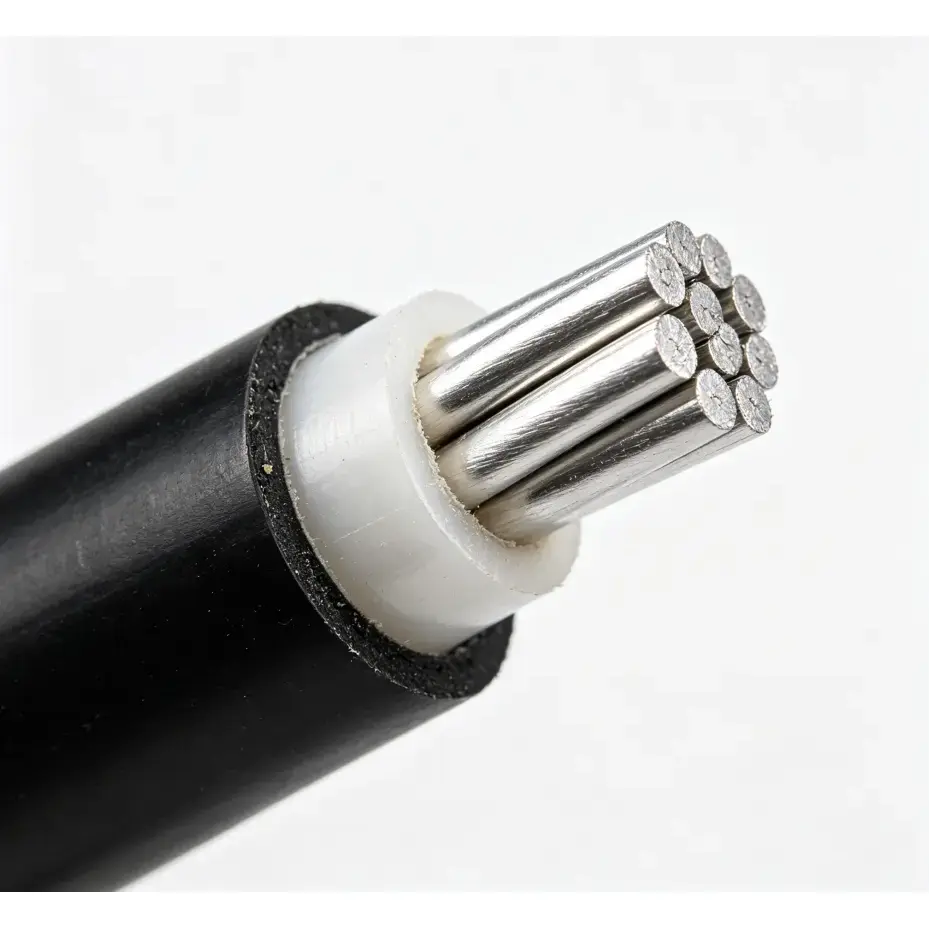

De isolatie en de buitenmantel vormen een tweelaags beschermingssysteem rond de geleider. De structuur biedt elektrische isolatie en extra fysieke bescherming voor vaste bedrading onder geschikte omgevingsomstandigheden.
De beschikbare geleiderdoorsneden variëren van 2,5 mm² tot 185 mm² en dekken verschillende vereisten voor vaste laagspanningsbedrading. Bij de selectie van specificaties moet rekening worden gehouden met de belasting van de apparatuur, de installatiemethode, de kabellengte, het spanningsverlies en de toepasselijke lokale elektrische vereisten.
Voor technische toepassingen waarbij aanzienlijke hoeveelheden kabels of lange transportafstanden nodig zijn, kan de lagere dichtheid van aluminium de materiaalhantering vereenvoudigen. Het werkelijke economische voordeel hangt af van de afmeting van de geleider, de kabellengte, de installatieomstandigheden en de vereiste elektrische prestaties.
De technische tabel bevat vlamvertragende en brandwerende prestatie-eisen voor toepasselijke specificaties. Wanneer een project specifieke brandprestaties vereist, moeten de vereiste kwaliteit, testmethode en certificering vóór productie en verzending worden bevestigd.
Aluminium PVC-kabel kan worden gebruikt voor vaste laagspanningsstroomdistributie in residentiële, commerciële, industriële, landbouw- en infrastructuurprojecten waarbij de geselecteerde aluminium geleider voldoet aan de elektrische ontwerpvereisten.
Typische toepassingen zijn onder meer de stroomverdeling voor woonbouwblokken, zelfgebouwde huizen, winkels en andere vaste bedrading in gebouwen. De installatie kan het leggen van leidingen binnenshuis omvatten, waar de kabelspecificaties en de lokale elektriciteitsvoorschriften het gebruik ervan toestaan.
De kabel kan worden overwogen voor gemeentelijke verlichting, straatlantaarns in parken, vaste stroomdistributie buitenshuis en renovatieprojecten voor het elektriciteitsnet tussen stad en platteland. Bij installatie buitenshuis moet rekening worden gehouden met zonlicht, vocht, mechanische bescherming en de milieuklasse van de geselecteerde kabel.
Het kan worden gebruikt voor laagspanningsvoeding naar fabriekswerkplaatsen, kleine verwerkingsfabrieken en andere vaste industriële belastingen. De doorsnede van de geleider moet worden bepaald op basis van de werkelijke apparatuurbelasting en installatieomstandigheden.
Het lagere gewicht van aluminium kan nuttig zijn voor tijdelijke stroomdistributie op bouwplaatsen en andere projecten waarbij het verplaatsen van kabels of herhaalde materiaalbehandeling vereist is. De kabel moet worden geïnstalleerd met geschikte mechanische bescherming en in overeenstemming met de vereisten van het tijdelijke energiesysteem.
Toepassingen kunnen bestaan uit irrigatie van landbouwgrond, stroomvoorziening in kassen en andere laagspanningslandbouwinstallaties, evenals geschikte infrastructuurbedrading. Omgevingsblootstelling en installatiemethode moeten worden geëvalueerd voordat de definitieve specificatie wordt geselecteerd.
Het product ondersteunt vaste installatiemethoden zoals leidinggeleiding binnenshuis, geschikte bovengrondse installatie buiten en andere goedgekeurde laagspanningslegmethoden. De toepasselijke installatiemethode moet altijd worden bevestigd aan de hand van de kabelspecificaties en lokale elektrische regelgeving.
Bevestig de aangesloten belasting en bedrijfsstroom voordat u de geleiderdoorsnede selecteert. De kabellengte en het toegestane spanningsverlies moeten ook in de berekening worden opgenomen.
Voor binnenleidingen, bovengrondse buitenleidingen, bouwplaats- en landbouwinstallaties kunnen verschillende milieueisen gelden. Bij de bevestiging van de specificatie moet rekening worden gehouden met blootstelling aan zonlicht, water, mechanische schokken en temperatuur.
Als het project vlamvertragende of brandwerende kabel vereist, moeten de vereiste classificatie- en testvereisten vóór productie worden gespecificeerd. De relevante prestaties mogen niet alleen op basis van de standaard PVC-constructie worden aangenomen.
Voor export- of engineeringprojecten moeten de vereiste normen, testrapporten, certificaten, verpakkingsspecificaties en markeringsvereisten vooraf worden bevestigd. Dit helpt ervoor te zorgen dat de geleverde kabel voldoet aan de technische en documentatievereisten van de bestemmingsmarkt.
Het product is vervaardigd door Qiancheng. De beschikbare specificaties kunnen worden geleverd op basis van de vereiste geleiderdoorsnede, nominale spanning en toepassingsomstandigheden.
Aangepaste afgewerkte lengtes, bedrukking en andere productievereisten kunnen worden besproken volgens de orderspecificatie. OEM-arrangementen kunnen ook worden beoordeeld op geschikte projecthoeveelheden en technische vereisten.
Gemeenschappelijke specificaties kunnen worden gerangschikt op basis van productie- en voorraadomstandigheden. Voor bulkbestellingen moeten de vereiste doorsnede, hoeveelheid, voltooide lengte, verpakking en leveringsschema vóór productie of verzending worden bevestigd.
Typische toepassingen zijn onder meer residentiële en commerciële stroomdistributie, fabriekswerkplaatsen, gemeentelijke verlichting, stroomvoorziening op bouwplaatsen, landbouwirrigatie en andere geschikte vaste laagspanningsbedradingsprojecten.
Er moet allemaal rekening worden gehouden met de dwarsdoorsnede van de geleider, de bedrijfsstroom, de kabellengte, het spanningsverlies, de installatiemethode, de omgevingsomstandigheden en de vereiste brandprestaties. De juiste specificatie moet worden bepaald op basis van het daadwerkelijke elektrische ontwerp, in plaats van alleen op prijs of nominale doorsnede te selecteren.

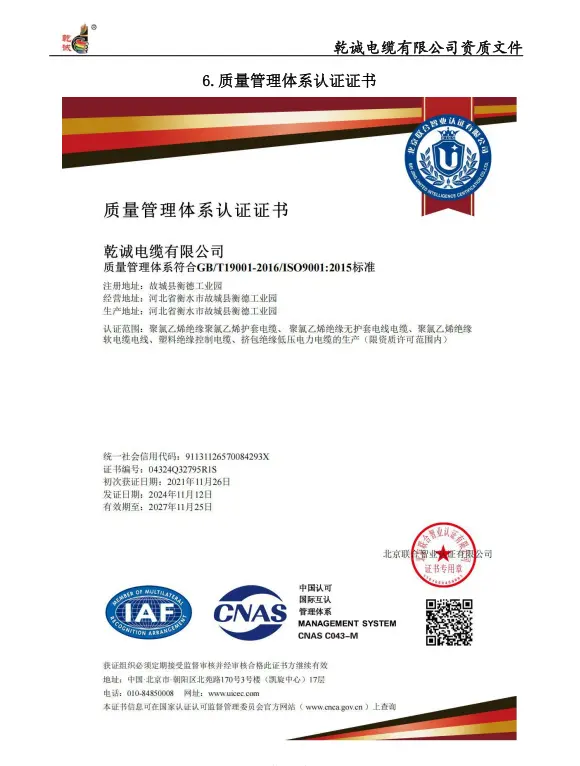

Monsters en technische documentatie kunnen volgens de vereiste specificatie worden besproken. Beschikbare documenten kunnen productparameters, fabriekstestrapporten en andere toepasselijke technische of conformiteitsdocumenten omvatten die vereist zijn voor het project.
