Koperen XLPE FR brandwerende laagspanningsvoedingskabel is ontworpen voor laagspanningscircuits waarbij controle over de vlamverspreiding en voortdurende stroomvoorziening onder gespecificeerde brandomstandigheden beide vereist zijn. De constructie combineert een koperen geleider, XLPE-isolatie, mica brandwerende tape, vlamvertragende vulstof en een beschermende buitenmantel voor brand-noodstroomdistributie en andere laagspanningsinstallaties met gedefinieerde brandprestatie-eisen.
|
Nominale doorsnede (mm²) |
Minimum aantal geleiderdraden |
Buitendiameter geleider (mm) |
Nominale dikte XLPE-isolatie /mm |
Geschatte buitendiameter van isolatie /mm |
Maximale geleiderweerstand bij 20 ℃ (Ω/km) koper |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

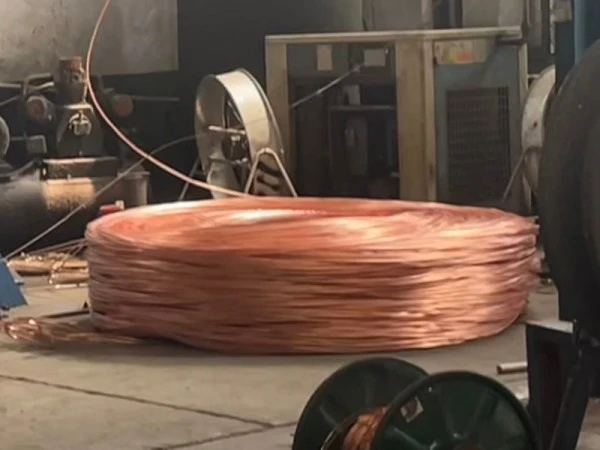

De geleider is gemaakt van elektrolytisch koper en is verkrijgbaar in enkeldraads- en meeraderige constructies volgens de opgegeven doorsnede. De geleiderweerstandswaarden in de bovenstaande tabel bieden een directe referentie voor elektrische selectie. Gevlochten geleiders kunnen ook een grotere flexibiliteit bieden wanneer het kabeltraject bochten, trays of leidingen omvat.

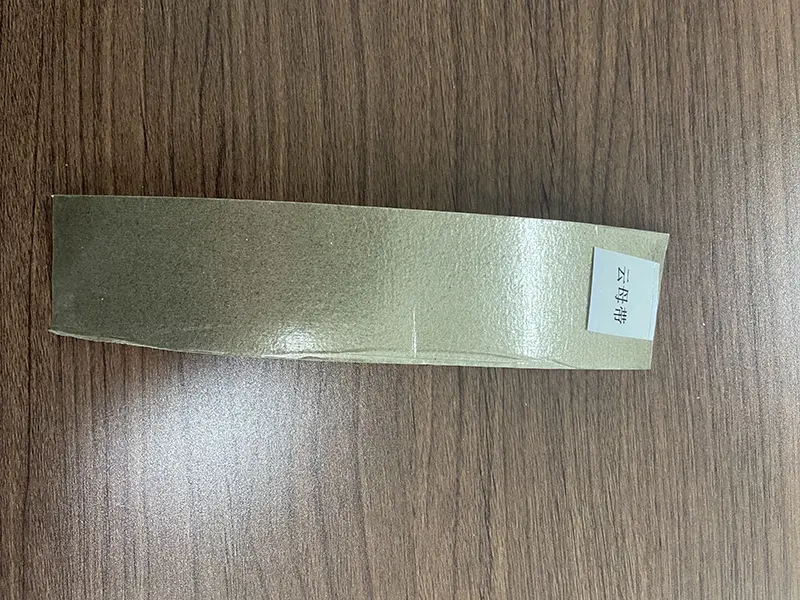

Dubbellaagse micatape wordt rond de geleiderconstructie aangebracht als primaire brandwerende barrière. Tijdens een gespecificeerde brandtest helpt de micalaag de geleider en het isolatiesysteem te beschermen tegen directe blootstelling aan hitte en ondersteunt het de circuitintegriteit gedurende de vereiste testduur. De brandwerendheidsprestaties moeten worden beoordeeld aan de hand van de toepasselijke productnorm en het testrapport, en niet alleen op basis van de temperatuur.
XLPE zorgt voor de belangrijkste elektrische isolatie rond de geleider. De algemeen gespecificeerde continue bedrijfstemperatuur is 90 ℃, afhankelijk van het toepasselijke kabelontwerp en de toepasselijke norm. Vergeleken met conventionele PVC-isolatie heeft XLPE een hoger thermisch vermogen en een goede weerstand tegen veroudering en veel chemische omgevingen, waardoor het geschikt is voor stroomcircuits die worden blootgesteld aan hoge bedrijfstemperaturen.
Vlamvertragend vulmiddel wordt gebruikt om interne ruimtes tussen kabelcomponenten in te nemen en de beoogde kabelgeometrie te behouden. Zijn rol is ook om de verspreiding van vlammen door interne openingen te beperken wanneer de kabel wordt blootgesteld aan brand.
De buitenmantel biedt mechanische bescherming en draagt bij aan de beheersing van vlamverspreiding. Voor buiten- of sleufinstallaties moet de werkelijke weerstand tegen UV-blootstelling, vocht en bodemgesteldheid worden gecontroleerd aan de hand van het gespecificeerde mantelmateriaal en de projectvereisten.
De toepasselijke productie- en testvereisten zijn afhankelijk van de kabelconstructie, de nominale spanning, de brandprestatieclassificatie en de bestemmingsmarkt. Voor exportprojecten moeten de vereiste GB-, IEC- of landvereisten voor de productie worden bevestigd vóór de productie, zodat de kabelconfiguratie en documentatie overeenkomen met de projectspecificaties.

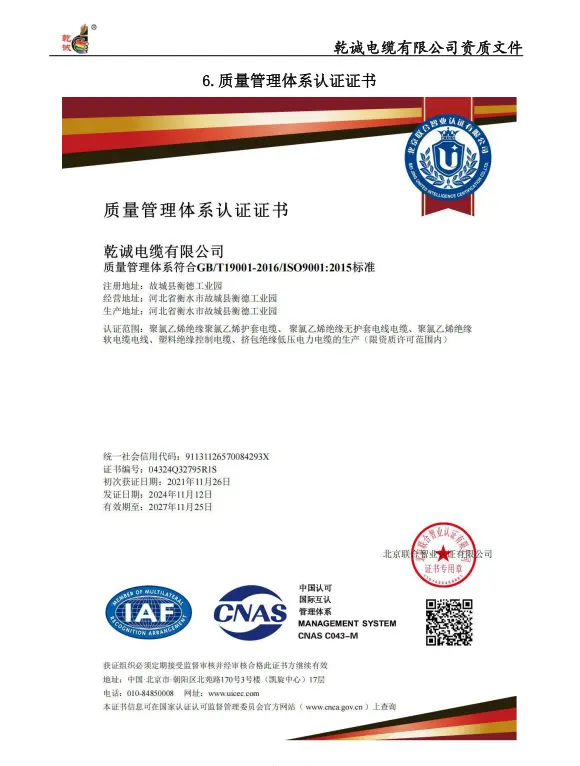

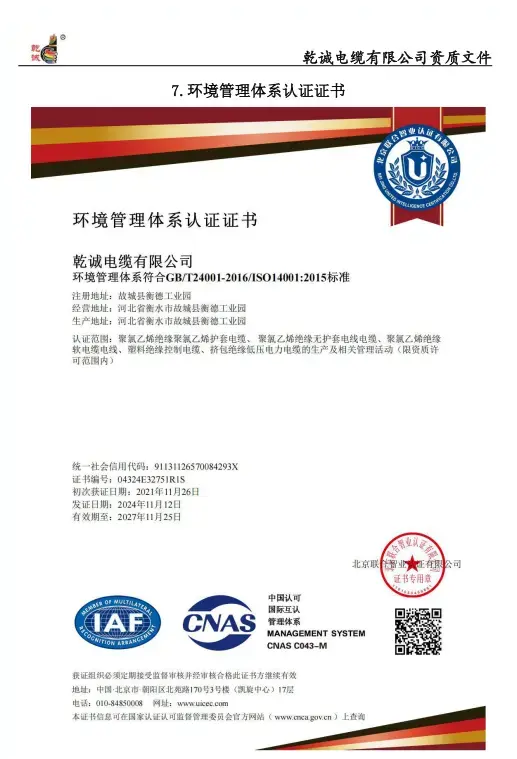

Beschikbare kwaliteitsdocumentatie kan bestaan uit ISO 9001 Kwaliteitsmanagement, ISO 14001 Milieumanagement en ISO 45001 Arbo- en Gezondheids- en Veiligheidscertificeringen, samen met toepasselijke productiekwalificaties en producttestdocumentatie.
Voor brandprestatie-eisen kunnen relevante brandintegriteits- en vlamvertragende testrapporten worden verstrekt, indien van toepassing op de gespecificeerde productconstructie. Er kunnen ook batchgerelateerde productie- en inspectiegegevens worden bijgehouden voor traceerbaarheid volgens de order- en kwaliteitscontrolevereisten.
Koperen XLPE FR brandwerende laagspanningskabel maakt gebruik van afzonderlijke constructielagen voor verschillende brandgerelateerde functies. De vlamvertragende materialen zijn bedoeld om de verspreiding van vlammen te beperken, terwijl de brandwerende mica-laag de voortdurende werking van het circuit tijdens de gespecificeerde brandtest ondersteunt. Dit zijn verschillende prestatie-eisen en moeten worden geverifieerd via de bijbehorende testmethoden en rapporten.
XLPE-isolatie is ontworpen voor een continue bedrijfstemperatuur van de geleider tot 90 ℃ onder de toepasselijke specificatie. De feitelijk toegestane stroom hangt af van de afmeting van de geleider, de installatiemethode, de omgevingstemperatuur, de groepering en andere correctiefactoren. De kabelkeuze moet daarom gebaseerd zijn op de volledige installatieconditie en niet alleen op de isolatietemperatuur.
Koperen geleiders vormen het elektrische pad voor de transmissie van laagspanningsvermogen. De maximale weerstandswaarden in de technische tabel kunnen worden gebruikt bij het controleren van spanningsverlies, geleiderverwarming en circuitontwerp. De inspectie van de afgewerkte kabel kan het testen van de geleiderweerstand, isolatie en doorslagspanning omvatten, in overeenstemming met de toepasselijke productie- en projectvereisten.
De afmetingen van de geleider, de isolatiedikte en de eigenschappen van de afgewerkte kabel kunnen tijdens de productie worden gecontroleerd. Inspectiegegevens en productdocumentatie kunnen worden gekoppeld aan de relevante productiebatch of kabelhaspel wanneer traceerbaarheid vereist is. Dit biedt een praktische basis voor inkomende inspectie, projectaanvaarding en later onderhoud.
Selecteer de geleiderdoorsnede op basis van de ontwerpstroom, het toegestane spanningsverlies, de installatiemethode, de omgevingstemperatuur en de kabelgroepering. De waarden in de technische tabel beschrijven de afmetingen en weerstand van de geleider, maar mogen niet worden beschouwd als een op zichzelf staande stroomsterktetabel.
Voordat u bestelt, moet u bevestigen of het project vlamvertragende prestaties, brandwerendheid voor een bepaalde duur of beide vereist. Wanneer een brandveiligheidsclassificatie vereist is, moeten de vereiste testtemperatuur, duur, circuitconditie en toepasselijke norm overeenkomen met de testdocumentatie van de kabel.
Voor constructie onder de door de fabrikant gespecificeerde minimale installatietemperatuur moeten de juiste hanterings- en voorverwarmingsprocedures worden gevolgd volgens de productspecificaties. De maximale bedrijfstemperatuur van de continue geleider wordt voor deze XLPE-geïsoleerde constructie doorgaans gespecificeerd op 90 ℃. Tijdens de installatie moet ook rekening worden gehouden met warmtebronnen, kabelgroepering en omgevingsomstandigheden.
De kabel moet worden geïnstalleerd zonder de gespecificeerde minimale buigradius te overschrijden. Voor de waarden die voor dit product worden verstrekt, is een minimale referentiebuigradius ≥10 × buitendiameter van de kabel voor enkeladerige kabels en ≥15 × buitendiameter van de kabel voor meeraderige kabels. De daadwerkelijke installatievereiste moet de toepasselijke productspecificatie volgen.
1. Brandnoodcircuits binnenshuis:Geschikt voor toepassingen zoals brandbeveiligingsstroomdistributie, stroomcircuits van apparatuur en kabelgootinstallaties waarbij continue stroomvoorziening onder gespecificeerde brandomstandigheden vereist is.
2. Commerciële en openbare gebouwen:Kabelgoten, schachten en andere laagspanningsdistributieroutes kunnen worden overwogen als de geselecteerde kabel voldoet aan de brandwerendheids- en elektrische eisen van het project.
3. Buiten- en kabelgootinstallaties:Installatie kan worden overwogen waarbij de mantelconstructie geschikt is voor de te verwachten UV-, vocht- en mechanische omstandigheden.
4. Directe begrafenis:Directe ingraving mag alleen worden gebruikt als de kabelconstructie en kabelmantel zijn gespecificeerd voor de bodem-, vocht-, mechanische en chemische omstandigheden op de installatielocatie.
Tussenverbindingen moeten in brandnoodcircuits tot een minimum worden beperkt. Wanneer een verbindings- of aftakverbinding noodzakelijk is, moet het verbindingssysteem compatibel zijn met de elektrische specificaties van de kabel en de vereiste brandprestaties. Brandwerende verbindings- of eindcomponenten moeten worden gekozen als een compleet systeem in plaats van alleen op de kabel zelf te vertrouwen.
Kabelidentificatie moet aan beide uiteinden en op geschikte routepunten worden gehandhaafd ter ondersteuning van inspectie en toekomstig onderhoud. Vermijd tijdens het trekken en leggen overmatige trekkracht, scherpe randen en ongecontroleerd buigen die de isolatie of brandwerende lagen kunnen beschadigen.
De kabel integreert zijn brandwerende en vlamvertragende lagen in de in de fabriek vervaardigde structuur, waardoor de noodzaak voor een afzonderlijke brandwerende behandeling langs het kabellichaam wordt verminderd. Voor afsluitingen, verbindingen, steunen en doorvoeringen door brandwerende constructies zijn echter nog steeds compatibele installatiesystemen nodig om de vereiste elektrische en brandwerende eigenschappen van de volledige installatie te behouden.
A: Vlamvertragende prestaties hebben betrekking op het beperken van de vlamvoortplanting na ontsteking, terwijl brandwerende prestaties betrekking hebben op het behouden van de gespecificeerde circuitintegriteit onder gedefinieerde brandomstandigheden. Afhankelijk van het project kan een kabel nodig zijn om aan één of beide vereisten te voldoen.
A: XLPE biedt elektrische isolatie met een typische continue bedrijfstemperatuur van 90 ℃ voor dit type constructie. Het thermische vermogen en de weerstand tegen veroudering maken het geschikt voor laagspanningsstroomcircuits waarbij rekening moet worden gehouden met de bedrijfstemperatuur en de gebruiksomstandigheden.
A: Bevestig de belastingsstroom, de doorsnede van de geleider, het toegestane spanningsverlies, de installatiemethode, de omgevingstemperatuur, de kabelgroepering, de routelengte en het vereiste brandprestatieniveau. Deze factoren bepalen of een bepaalde maatvoering en constructie geschikt is voor het project.
A: Relevante productspecificaties, inspectierapporten en toepasselijke testrapporten kunnen worden geleverd volgens de kabelconstructie en ordervereisten. Voor exportprojecten moeten de vereiste standaard- en bestemmingsmarktdocumentatie vóór productie worden bevestigd.
A: Let op de installatietemperatuur, buigradius, trekspanning, warmtebronnen, kabelgroepering en mechanische bescherming. Verbindingen en aansluitingen moeten ook componenten gebruiken die compatibel zijn met de vereiste elektrische en brandtechnische specificaties.
A: Voor deze toepassingen kan het worden overwogen als de mantel en de volledige kabelconstructie geschikt zijn voor de werkelijke UV-, vocht-, grond-, mechanische en chemische omstandigheden. Directe ingraving mag niet alleen op basis van de brandklasse van de kabel worden aangenomen.
