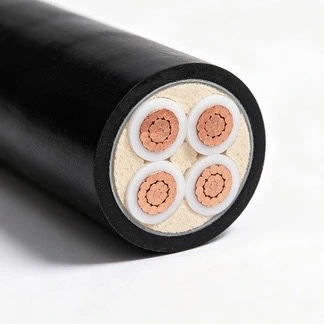

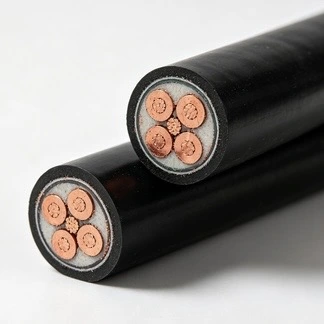

Voor laagspanningsstroomcircuits die de elektrische continuïteit onder gespecificeerde brandomstandigheden moeten behouden, maakt de koperen PVC FR brandwerende laagspanningsstroomkabel gebruik van een koperen geleider met brandwerende mica-bescherming en vlamvertragende PVC-isolatie en omhulsel. De constructie is bedoeld voor brand-noodstroomdistributie en andere installaties waarbij bij de kabelkeuze rekening wordt gehouden met zowel circuitintegriteit als vlamverspreiding.
|
Nominale doorsnede (mm²) |
Minimum aantal geleiderdraden |
Buitendiameter geleider (mm) |
Nominale dikte van PVC-isolatie /mm |
Geschatte buitendiameter van isolatie/mm |
Maximale geleiderweerstand bij 20 ℃ (Ω/km) koper |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
De geleider is gemaakt van koper en is verkrijgbaar in massieve of gevlochten constructies, afhankelijk van de vermelde geleiderafmetingen. De afmetingen van de geleider en de maximale weerstandswaarden staan vermeld in de technische tabel, ter referentie bij de productselectie en -inspectie.
Rond de geïsoleerde geleider is een op mica gebaseerde brandwerende laag aangebracht om thermische bescherming te bieden tijdens een gedefinieerde brandblootstelling. De functie ervan is het helpen behouden van de elektrische isolatie en de integriteit van het circuit gedurende de tijd die is gespecificeerd in de toepasselijke brandwerendheidstest.
De PVC-isolatie zorgt voor een elektrische scheiding tussen de koperen geleider en de externe lagen. De isolatiedikte varieert afhankelijk van de geleidergrootte, zoals weergegeven in de productgegevens. De productiecontrole richt zich op een consistente isolatiedekking en de vereiste elektrische eigenschappen.
De buitenmantel biedt mechanische bescherming en draagt bij aan de vlamvertragende prestaties. Bij installatie buitenshuis, in bakken of in greppels moet rekening worden gehouden met de werkelijke omgevingsomstandigheden, inclusief temperatuur, vocht, blootstelling aan ultraviolette straling en mechanische belasting.
De koperen PVC FR brandwerende laagspanningskabel maakt gebruik van afzonderlijke functionele lagen voor stroomoverdracht, elektrische isolatie, brandwerendheid en externe bescherming. Dankzij deze constructie kan de kabel worden beoordeeld op basis van de specifieke elektrische en brandprestatie-eisen van een project.
Koperstaven worden verwerkt via draadtrekapparatuur om geleiders te verkrijgen met de vereiste diameter en elektrische eigenschappen. Geleiderweerstand en maatvereisten worden tijdens de productie gecontroleerd volgens de bestelde specificatie.
Waar nodig wordt continu gloeien gebruikt om de flexibiliteit van de geleider aan te passen en de interne spanning na het trekken te verlichten. Procestemperatuur en lijncondities worden geregeld volgens de geleiderspecificatie in plaats van behandeld als een universele vaste waarde voor elke kabelconstructie.
Voor gestrande geleiders worden individuele draden gevormd in de gespecificeerde geleiderstructuur. Het strengingsproces controleert de leglengte en de geometrie van de geleider om een consistente doorsnede te bieden voor daaropvolgende isolatie en brandwerende laagverwerking.
De brandwerende micatape wordt rond de geleider of geïsoleerde kern aangebracht met behulp van gecontroleerde wikkelspanning en overlap. Een consistente dekking is belangrijk omdat gaten of beschadigde delen de brandwerende laag kunnen aantasten tijdens daaropvolgende tests.
Rond de voorbereide geleider wordt PVC-isolatie geëxtrudeerd. Lijncontrole omvat isolatieafmetingen, oppervlakteconditie en elektrische integriteit. Waar gespecificeerd kunnen online vonktesten worden gebruikt om isolatiedefecten tijdens extrusie te identificeren.
Online vonktesten bieden continue monitoring van de isolatie-integriteit tijdens extrusie. Defecte secties kunnen worden geïdentificeerd en gemarkeerd voor verdere inspectie voordat de kabel doorgaat naar latere productiefasen.
Voor toepasselijke kabelconstructies worden vulmaterialen gebruikt om de beoogde interne geometrie te behouden en de vereiste brandwerende constructie te ondersteunen. Het bekabelingsproces wordt gecontroleerd om de uiteindelijke kabelafmetingen binnen het gespecificeerde bereik te houden.
De vlamvertragende PVC-buitenmantel wordt over de kabelconstructie geëxtrudeerd om mechanische en omgevingsbescherming te bieden. De afmetingen van de mantel, de staat van het oppervlak en de afgewerkte buitendiameter worden gecontroleerd aan de hand van de productspecificatie.
Vóór verzending kunnen afgewerkte kabels worden gecontroleerd op afmetingen, geleiderweerstand, isolatie-integriteit, spanningsbestendigheid en toepasselijke brandprestatie-eisen. Testgegevens worden bewaard in overeenstemming met de productie- en ordervereisten.
Binnenkomende koperstaven, mica brandwerende tape en PVC-materialen worden vóór gebruik gekeurd aan de hand van de vereiste materiaal- en productiespecificaties. Relevante binnenkomende inspectiegegevens kunnen worden bewaard als onderdeel van batchcontrole.
De productie-inspectie omvat de afmetingen van de geleider, de extrusie van de isolatie, de verpakking van mica-tape, de kabelgeometrie en andere procesparameters die relevant zijn voor de productconstructie. Elektrische controles worden uitgevoerd in de fasen die zijn gespecificeerd door de productie- en kwaliteitscontroleprocedures.
Het testen van afgewerkte kabels kan bestaan uit brandwerendheidstests, vlamvertragende testen, netfrequentie-spanningsbestendigheidstests en isolatieweerstandstests volgens de toepasselijke productspecificaties en projectvereisten. Er moet naar de geverifieerde testomstandigheden en -resultaten worden verwezen in de overeenkomstige testrecords.
Productie- en inspectie-informatie kan worden gekoppeld aan de betreffende kabelbatch of -haspel. Waar nodig voor projectaanvaarding kunnen ondersteunende testrapporten en traceerbaarheidsinformatie worden verstrekt volgens de overeengekomen documentatieomvang.
De brandwerende micalaag is bedoeld om de integriteit van het circuit te helpen behouden wanneer de kabel wordt blootgesteld aan gespecificeerde brandomstandigheden. De duur van de brandwerendheid is eerder een testresultaat dan een algemene bedrijfsgarantie. Daarom moeten de toepasselijke testmethode, temperatuur, duur en acceptatiecriteria voor elk project worden bevestigd.
Vlamvertraging en brandwerendheid beschrijven verschillende kabeleigenschappen. Vlamvertragende prestaties hebben betrekking op het beperken van de vlamvoortplanting onder een gedefinieerde test, terwijl brandweerstand betrekking heeft op het behouden van de circuitfunctie gedurende een bepaalde periode onder gespecificeerde blootstelling aan brand. Beide vereisten moeten afzonderlijk worden geëvalueerd tijdens de kabelselectie.
PVC-isolatie vormt de primaire elektrische barrière rond de geleider. Een uniforme isolatiedikte en elektrische tests zijn belangrijk voor het behoud van de isolatie-integriteit tijdens normaal gebruik. De vereiste testspanning en inspectiemethode moeten de productspecificatie en toepasselijke norm volgen.
De koperen PVC FR brandwerende laagspanningsvoedingskabel wordt daarom niet alleen geselecteerd op basis van de geleidergrootte, maar ook op basis van het vereiste brandprestatieniveau, de installatieomgeving, de belastingsstroom, de vereiste spanningsval en de toepasselijke elektrische normen.
Deze kabel kan worden gespecificeerd voor laagspanningsstroomcircuits voor noodverlichting, brandpompen, alarmapparatuur en andere brandveiligheidsbelastingen waarbij het project een brandwerende kabelconstructie vereist. Het uiteindelijke kabeltype moet het ontwerp van het gebouw en de toepasselijke brandveiligheidseisen volgen.
In industriële installaties kan de kabel worden gebruikt voor stroomcircuits in gebieden waar vlamvertragende en brandwerende eigenschappen deel uitmaken van het elektrische ontwerp. Bij de installatie moet rekening worden gehouden met de plaatsing van de kabelgoten, de omgevingstemperatuur, groepering en mechanische bescherming.
De kabel kan worden gebruikt in gemeentelijke energiedistributie- en kabelgeulprojecten, waarbij de constructie ervan geschikt is voor de plaatselijke omgevingsomstandigheden. Vocht, temperatuur, mechanische belasting en afvoeromstandigheden moeten worden beoordeeld voordat de installatiemethode wordt geselecteerd.
Kabelgoten voor binnen, bovengrondse installatie buiten en kabelgoten kunnen worden overwogen op basis van de kabelconstructie en projectvereisten. Voor dit product wordt langdurig onderdompelen onder water niet aanbevolen, tenzij een constructie is gespecificeerd die specifiek is ontworpen voor continue blootstelling aan water.
Voor kabels met PVC-isolatie, PVC-mantel of halogeenvrije vlamvertragende mantel mag de omgevingsinstallatietemperatuur niet lager zijn dan 0 ℃. Bij de installatieprocedures moet ook rekening worden gehouden met het hanteren van kabels en de omgevingsomstandigheden op de werkplek.
|
Item |
Eenaderige kabel |
|
Meeraderige kabel |
|
|
|
Niet-gepantserd |
Gepantserd |
Niet-gepantserd |
Gepantserd |
|
Minimale buigradius tijdens installatie |
20D |
15D |
15D |
12D |
|
Minimale buigradius in de buurt van aansluitdozen en terminals (buigen moet zorgvuldig worden gecontroleerd, bijvoorbeeld door geleideplaten te vormen) |
15D |
12D |
12D |
10D |
Nadat het leggen van de kabels is voltooid, moet gedurende 15 minuten een spanningsbestendigheidstest worden uitgevoerd bij een testspanning van 3,5 kV.
Voor projectevaluatie kan Qiancheng productspecificaties, beschikbare fabriekstestrecords en andere ondersteunende documenten verstrekken volgens de bestelde kabelconstructie en contractvereisten. Klanten kunnen de afmeting van de geleider, de kabellengte, de installatiemethode, het vereiste brandprestatieniveau en de toepasselijke normen indienen voor technische beoordeling vóór productie.
Voor projecten in het buitenland kunnen de documentatievereisten vóór de productie worden bevestigd, zodat de relevante productgegevens, inspectierapporten en testdocumenten bij de bestelling worden opgesteld. Indien beschikbaar en van toepassing op het gespecificeerde product kunnen Engelstalige technische documenten worden verstrekt.
A: Vlamvertraging heeft betrekking op het vermogen van een kabel om de verspreiding van vlammen te beperken onder een gedefinieerde test. Brandwerendheid betreft het behoud van de circuitintegriteit gedurende een bepaalde periode onder gespecificeerde brandomstandigheden. Het zijn afzonderlijke prestatie-eisen en mogen niet als onderling verwisselbare termen worden behandeld.
A: De micalaag maakt deel uit van de brandwerende constructie rond de geleider of geïsoleerde kern. Tijdens een gespecificeerde brandtest helpt het de isolatie te beschermen en de integriteit van het circuit te ondersteunen gedurende de geverifieerde testduur.
A: De technische tabel bevat zowel massieve als meeraderige geleiderconfiguraties voor bepaalde kleinere doorsneden, terwijl grotere maten gebruik maken van meeraderige constructies. De geleiderstructuur moet worden bevestigd volgens de vereiste doorsnede en productspecificatie.
A: Bij de selectie moet rekening worden gehouden met de belastingsstroom, installatiemethode, omgevingstemperatuur, kabelgroepering, spanningsval en kortsluiting. De afmetingen en weerstandswaarden in de tabel geven productgegevens weer, terwijl de uiteindelijke maatvoering de toepasselijke elektrische ontwerpnorm moet volgen.
A: De gespecificeerde minimale omgevingstemperatuur voor de installatie is 0 ℃. De minimale buigradius is 20D voor niet-gepantserde eenaderige kabel, 15D voor gepantserde eenaderige kabel, 15D voor niet-gepantserde meeraderige kabel en 12D voor gepantserde meeraderige kabel. In de buurt van aansluitdozen en klemmen gelden strengere waarden, zoals vermeld in de installatietabel.
A: Volgens de meegeleverde installatievereisten moet een spanningsbestendigheidstest worden uitgevoerd na 15 minuten leggen bij 3,5 kV. De daadwerkelijke testprocedure moet de toepasselijke projectspecificatie en elektrische veiligheidseisen volgen.
A: Installatie buiten en in kabelgoten kan worden overwogen als de kabelconstructie geschikt is voor de werkelijke temperatuur, vochtigheid, UV-blootstelling en mechanische omstandigheden. Voor dit product wordt langdurige onderdompeling onder water niet aanbevolen.
A: Afhankelijk van de productconfiguratie en het contract kan de beschikbare documentatie bestaan uit productspecificaties, fabriekstestrapporten, spanningsbestendigheidstestresultaten, brandtestrapporten en batchgerelateerde traceerbaarheidsinformatie. Vereiste documenten moeten vóór productie worden bevestigd.
