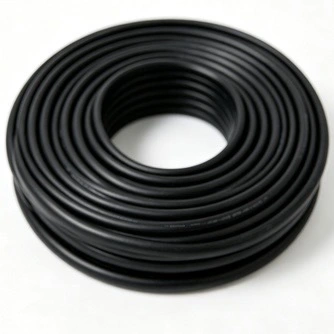

Koperen PVC brandwerende laagspanningsstroomkabel is een laagspanningskabelconstructie met koperen geleiders, PVC-isolatie en -mantel en een mica brandwerende laag. Het is bedoeld voor circuits waar stroomcontinuïteit tijdens een specifieke brandconditie vereist is, inclusief noodstroomvoorziening, brandbeveiliging en andere veiligheidsgerelateerde elektrische systemen. Qiancheng vervaardigt de kabel met gecontroleerde geleider-, isolatie-, brandwerende en eindproducttestprocessen.
|
Nominale doorsnede (mm²) |
Minimum aantal geleiderdraden |
Buitendiameter geleider (mm) |
Nominale dikte van PVC-isolatie/mm |
Geschatte buitendiameter van isolatie/mm |
Maximale geleiderweerstand bij 20 ℃ (Ω/km) koper |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Elektrolytische koperen staven met een hoge zuiverheid worden door middel van trekapparatuur met meerdere matrijzen in de vereiste geleiderdiameter getrokken. Continu gloeien wordt gebruikt om interne spanning te verlichten en de vereiste mechanische eigenschappen te behouden. De weerstand van de geleider wordt tijdens de productie gecontroleerd aan de hand van de gespecificeerde elektrische vereisten.

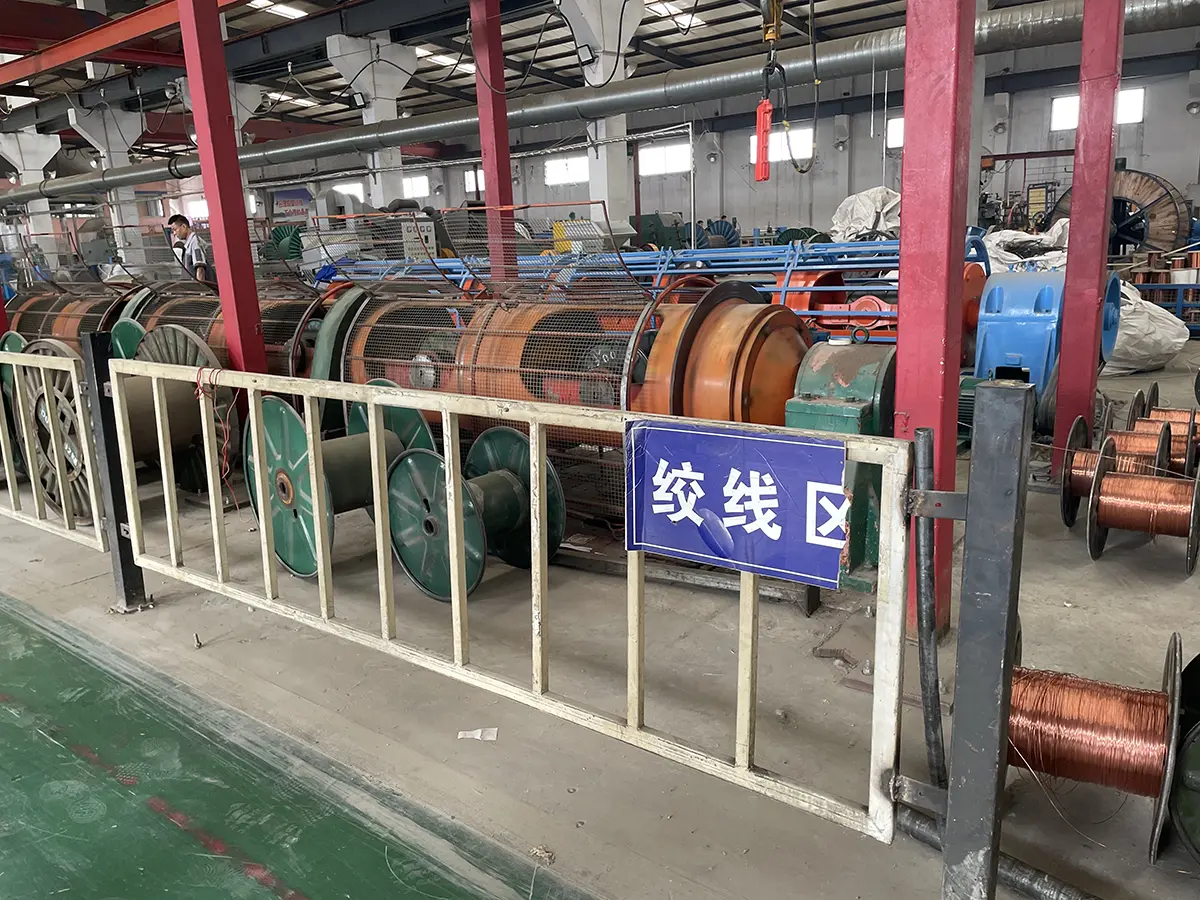

Bij gevlochten constructies worden individuele koperdraden gerangschikt en gevlochten volgens de gespecificeerde geleiderstructuur. Het proces regelt de leglengte en de geometrie van de geleiders, terwijl de flexibiliteit behouden blijft die nodig is voor de kabelinstallatie.
De brandwerende laag wordt gevormd door micatape volgens de opgegeven constructie om de geleider of kabelkern te wikkelen. Overlap en dekking worden tijdens de productie gecontroleerd, zodat de brandwerende laag continu rond het beschermde gedeelte blijft.
Rond de geleider wordt vlamvertragende PVC-isolatie geëxtrudeerd. De isolatieafmetingen en concentriciteit worden tijdens de productie gecontroleerd om de gespecificeerde dikte te behouden en plaatselijke elektrische spanning veroorzaakt door overmatige excentriciteit te verminderen.
Een online vonkentester controleert de integriteit van de isolatie tijdens extrusie. Wanneer een isolatiedefect wordt gedetecteerd, kan de getroffen positie worden geïdentificeerd voor inspectie en corrigerende maatregelen vóór de volgende productiefase.
Bij meeraderige constructies worden de geïsoleerde aders met de voorgeschreven vulmaterialen samen bekabeld. Het proces behoudt de beoogde kabelgeometrie en zorgt voor een consistente basis voor de buitenmantel.
Als buitenmantel wordt vlamvertragend PVC geëxtrudeerd volgens de gekozen kabelconstructie. Productidentificatie kan op de mantel worden aangebracht, inclusief relevante model- en specificatie-informatie die nodig is voor installatie en inspectie.
Afgewerkte kabels worden gecontroleerd volgens de geldende technische specificatie. Inspectie kan bestaan uit het testen van de brandwerendheid, het testen van de netfrequentie, het meten van de isolatieweerstand, het testen van de geleiderweerstand en waar nodig buigtesten bij lage temperaturen.

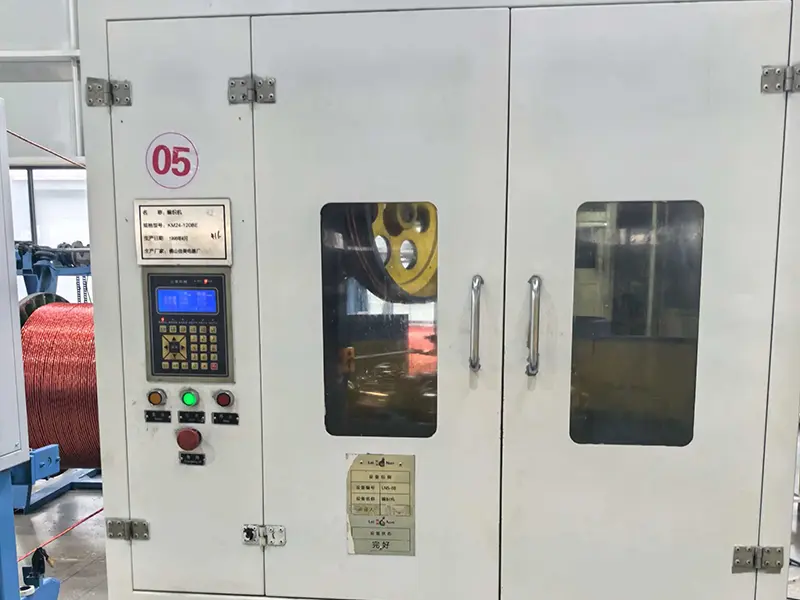

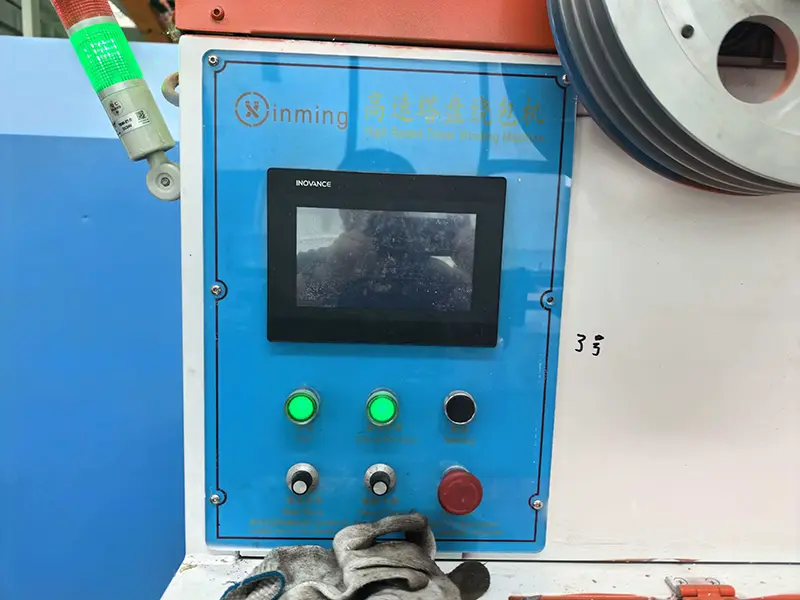

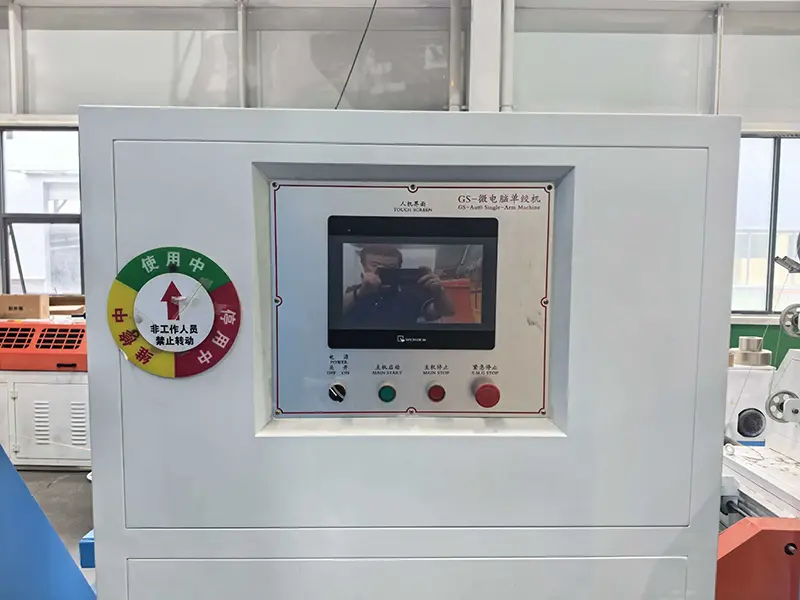

De kabelproductieapparatuur van Qiancheng omvat single stranders, cross stranders met zes schijven, microcomputergestuurde stranders, snelle wikkelmachines, PVC-isolatie- en omhulselextrusielijnen, bekabelingsapparatuur, geïntegreerde markeer- en extrusieapparatuur en automatische oprol- en opnamesystemen.
Binnenkomende materialen zoals zuurstofvrij koperstaven, mica brandwerende tape en vlamvertragende PVC-verbindingen kunnen worden geïnspecteerd voordat ze de productie ingaan. Materiaalinspectiegegevens bieden een referentie voor daaropvolgende traceerbaarheid van batches en procescontrole.
Belangrijke procesparameters zijn onder meer mica-tape-overlap, isolatiedikte, geleiderafmetingen en extrusieomstandigheden. Tijdens de productie wordt een patrouille-inspectie uitgevoerd om maat- of procesafwijkingen te identificeren voordat de kabel het eindproductstadium bereikt.

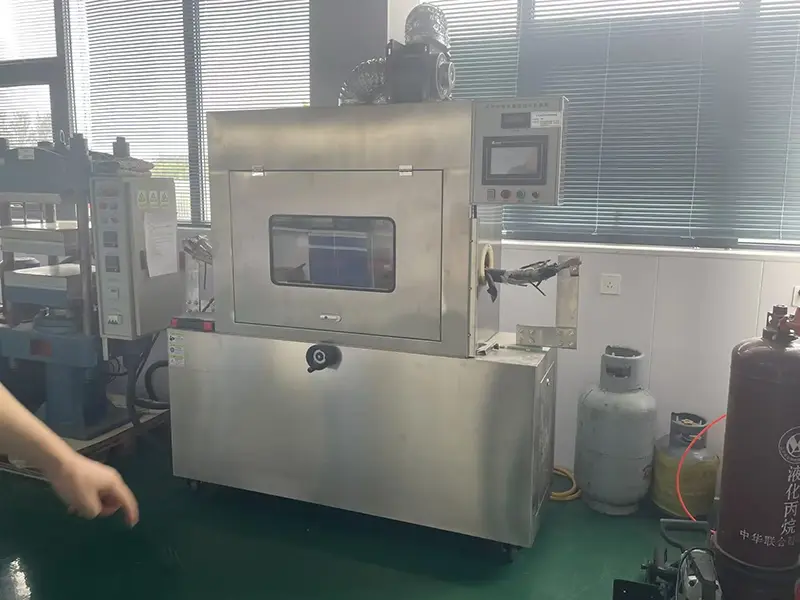

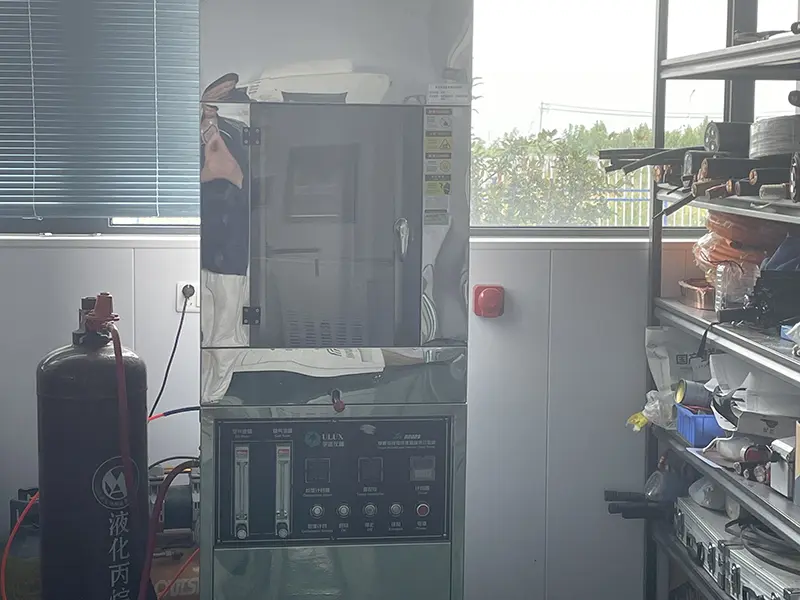

Voor de toepasselijke brandwerende constructie kan onder de aangegeven testomstandigheden een brandtest worden uitgevoerd. De geleverde productie-informatie verwijst naar een brandtest bij 750 ℃ met een duur van 90 minuten volgens GB/T 19216. De feitelijke testmethode, monsterconstructie en acceptatiecriteria moeten worden bevestigd aan de hand van de toepasselijke norm en productspecificatie.
Elektrische inspectie kan bestaan uit het testen van de netfrequentie, het meten van de isolatieweerstand en het meten van de gelijkstroomweerstand van de geleider. De geleverde gegevens specificeren een 3,5 kV netfrequentie-houdspanningstest gedurende 5 minuten en een isolatieweerstand van ≥100 MΩ/km voor de toepasselijke productspecificatie.
Afhankelijk van de productspecificatie kan de milieu-evaluatie het buigen bij lage temperaturen, UV-verwering en zuur-alkali-corrosietests omvatten. De toepasselijke testtemperatuur, duur en acceptatiecriteria moeten worden bevestigd volgens de ordervereisten.
Vóór verzending kunnen afgewerkte kabels worden gecontroleerd op uiterlijk, productmarkering, kabelconstructie en haspelinformatie. Fabrieksinspectiegegevens en andere vereiste technische documenten kunnen worden geleverd volgens de order- en projectvereisten.
De brandwerende micalaag vormt een isolerende barrière rond de geleider bij blootstelling aan hoge temperaturen. Gecombineerd met de vlamvertragende PVC-isolatie en -mantel is de constructie bedoeld om de circuitintegriteit gedurende de gespecificeerde testduur te behouden, in plaats van eenvoudigweg de vlamvoortplanting te beperken.
Koper-PVC brandwerende laagspanningsvoedingskabel heeft een uniforme, niet-excentrische dikte van de isolatielaag. Alle afgewerkte kabels doorstaan de spanningstest bij onderdompeling in water, waardoor de risico's van elektrische lekkage en kortsluiting in vochtige ondergrondse omgevingen worden geëlimineerd. Vergeleken met niet-standaard kabels gemaakt van gerecyclede materialen wordt het uitvalpercentage met 98% verminderd.

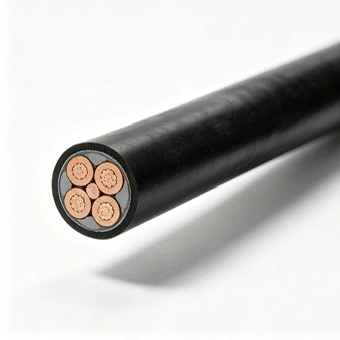

De kabelconstructie combineert koperen geleiders, brandwerend mica-materiaal en vlamvertragende PVC-isolatie en -mantel. Tijdens de installatie moet de kabel worden beschermd tegen overmatig trekken, scherpe randen en schade aan de brandwerende laag. Indien het installatieontwerp dit vereist, moeten geschikte brandwerende verbindingsaccessoires worden geselecteerd.
Qiancheng Cable produceert stroom- en besturingskabelproducten in zijn productiefaciliteit in Hengshui, Hebei. Fabrieksinspectie, technische documentatie en projectspecifieke productinformatie kunnen afhankelijk van de bestelling worden verstrekt. Voor projecten in het buitenland moeten de vereiste certificaten, testrapporten en documentatie vóór productie worden bevestigd, zodat de aangeleverde documenten overeenkomen met de bestemming en projectvereisten.
De kabel kan worden overwogen voor laagspanningscircuits waarbij het handhaven van de elektrische continuïteit tijdens een gespecificeerde brandtoestand deel uitmaakt van de projectvereisten, inclusief noodverlichting, brandalarm en andere veiligheidsgerelateerde systemen.
Ziekenhuizen, scholen, commerciële gebouwen en andere openbare voorzieningen kunnen brandwerende kabelconstructies specificeren voor geselecteerde nood- en brandbeveiligingscircuits. De vereiste brandduur en testnorm moeten worden bevestigd vanuit de projectspecificatie.
Het product kan worden gebruikt in kabelgoten, sleuven en andere beschermde kabelgeleidingssystemen waarbij de kabelconstructie en installatieomstandigheden compatibel zijn. Kabelgeleiding moet passende bescherming bieden tegen mechanische schade en overmatig buigen.
Industriële installaties, infrastructuurvoorzieningen en andere laagspanningsdistributiesystemen kunnen brandwerende circuits voor kritieke apparatuur vereisen. Geleiderafmetingen, kernconfiguratie, installatiemethode en brandprestatie-eisen moeten vóór specificatie worden bevestigd.
A: Een vlamvertragende kabel beperkt in de eerste plaats de verspreiding van vlammen, terwijl een brandwerende constructie een brandwerende laag bevat die bedoeld is om de circuitintegriteit gedurende een bepaalde periode onder gedefinieerde brandtestomstandigheden te behouden. De toepasselijke brandduur en testtemperatuur zijn afhankelijk van de productspecificatie en norm.
A: De geleider is gemaakt van koper. De aangeleverde productie-informatie specificeert hoogzuivere elektrolytische koperen staaf als uitgangsmateriaal, gevolgd door trekken en gloeien. De DC-weerstand van de geleider wordt gecontroleerd aan de hand van de toepasselijke technische vereisten.
A: Afhankelijk van de gespecificeerde constructie kan het testen brandwerendheid, netfrequentie-spanningsbestendigheid, isolatieweerstand, geleiderweerstand en buiging bij lage temperaturen omvatten. Het benodigde testrapport en inspectiedocumenten kunnen bij het plaatsen van de bestelling worden bevestigd.
A: Engelstalige technische documenten kunnen worden opgesteld volgens de project- en ordervereisten. Het vereiste certificaat, testrapport en keuringsdocumentenlijst moeten vooraf worden bevestigd, omdat de documentatievereisten variëren per bestemming, project en toepasselijke norm.
A: Kabellengte en specificatie kunnen worden besproken volgens de bestelling. De benodigde geleiderdoorsnede, constructie, aantal, haspellengte, markering en andere technische gegevens dienen bij het aanvragen van een offerte te worden vermeld.
A: Typische installatieomgevingen omvatten kabelgoten, kabelgoten en andere beschermde laagspanningsgeleidingssystemen. Het kan worden overwogen voor noodstroom-, brandbeveiligings- en kritische laagspanningscircuits in openbare gebouwen, infrastructuur en industriële faciliteiten, afhankelijk van de projectvereisten.
A: Fabrieksbezoeken en inspecties door derden kunnen worden besproken volgens het project en de inspectieregeling. Als onafhankelijke bemonstering of tests vereist zijn, moeten vóór verzending overeenstemming worden bereikt over de bemonsteringsmethode, de inspectieomvang en de toepasselijke testnorm.
A: Geef de vereiste geleiderdoorsnede, aderconfiguratie, kabellengte, nominale spanning, installatiemethode, brandwerendheidseis en bestemming op. Als het project specifieke normen, certificaten of testrapporten vereist, neem dan deze vereisten mee in de aanvraag, zodat het product en de documentatie samen kunnen worden gecontroleerd.
Voor een projectofferte helpt het verstrekken van de kabelspecificatie, de vereiste brandwerendheidsduur, de installatiemethode en de documentatievereisten in de onderzoeksfase Qiancheng bij het bevestigen van de juiste constructie- en inspectieomvang.
