Qiancheng Aluminium XLPE FR brandwerende laagspanningsvoedingskabel is ontworpen voor laagspanningsstroomdistributie waarbij brandwerendheid, vlamvertragende prestaties en installatiegewicht samen in overweging moeten worden genomen. De kabel maakt gebruik van een aluminium geleider, XLPE-isolatie, een brandwerende mica-laag en een vlamvertragende buitenmantel voor toepassingen zoals energiesystemen in gebouwen, kabelgoten, gemeentelijke netwerken en industriële faciliteiten.
|
Nominale doorsnede van de geleider (mm²) |
Isolatiedikte (mm) |
Schededikte (mm) |
Geschatte buitendiameter van de kabel (mm) |
DC-weerstand van Al-geleider (Ω/km) |
Testspanning (kV/5min) |
Ampacity-Al in lucht (A) |
Ampacity-Al in direct begraven grond (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
De geleider gebruikt aluminium als stroomvoerend materiaal. Vergeleken met een koperen geleider met een gelijkwaardig elektrisch ontwerp kan aluminium de kabelmassa verminderen, wat relevant kan zijn bij lange kabeltrajecten, het laden van kabelgoten en het hanteren van de installatie. De doorsnede van de geleider moet worden gekozen op basis van de stroombelastbaarheid, de spanningsval, de installatieomstandigheden en de toepasselijke elektrische norm.
Verknoopt polyethyleen zorgt voor de primaire elektrische isolatie rond de geleider. Vergeleken met conventionele PVC-isolatie wordt XLPE over het algemeen gekozen vanwege de hogere toegestane bedrijfstemperatuur en de weerstand tegen thermische veroudering. De werkelijke bedrijfstemperatuur, kortsluitingsomstandigheden en gebruiksomgeving moeten voldoen aan de toepasselijke productspecificaties en installatienorm.
In de kabelconstructie is een op mica gebaseerde brandwerende laag ingebouwd om de isolatie en circuitintegriteit te helpen behouden bij blootstelling aan gedefinieerde brandomstandigheden. Brandwerendheid en vlamvertraging zijn afzonderlijke prestatie-eigenschappen, dus de vereiste testmethode, duur en acceptatiecriteria moeten worden bevestigd aan de hand van de projectspecificatie en de beschikbare testdocumentatie.
De buitenmantel biedt mechanische bescherming en draagt bij aan de vlamvertragende prestaties. De geschiktheid voor installatie buitenshuis of in greppels hangt af van de gespecificeerde mantelverbinding, blootstelling aan ultraviolette straling, vocht, temperatuur en mechanische omstandigheden. Installatiebescherming moet worden overwogen wanneer de kabel wordt blootgesteld aan ernstige omgevings- of mechanische belasting.

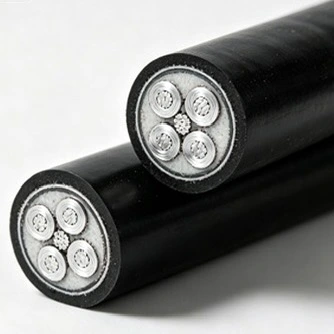

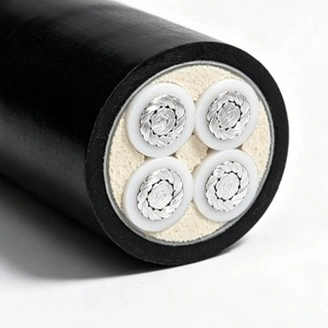

De aluminium XLPE FR brandwerende laagspanningsstroomkabel combineert een aluminium geleider met XLPE-isolatie, een brandwerende laag en een vlamvertragende mantel. Dankzij deze constructie kunnen de elektrische, thermische en brandprestatie-eisen van het project afzonderlijk worden beschouwd in plaats van te vertrouwen op één enkele materiaaleigenschap.
De brandwerende structuur is bedoeld om de continuïteit van het circuit te ondersteunen onder gespecificeerde brandtestomstandigheden. De geverifieerde duur en temperatuur moeten worden overgenomen uit het bijbehorende testrapport en mogen niet worden behandeld als een algemene bedrijfsgarantie voor elk brandscenario.
Vlamvertraging heeft betrekking op het vermogen van de kabelconstructie om de verspreiding van vlammen onder een gedefinieerde test te beperken. Het verschilt van brandwerendheid, waarbij het gaat om het behouden van de circuitintegriteit gedurende een bepaalde periode onder gespecificeerde brandomstandigheden. Voor projectacceptatie moeten beide eisen worden getoetst aan de geldende normen en testdocumenten.

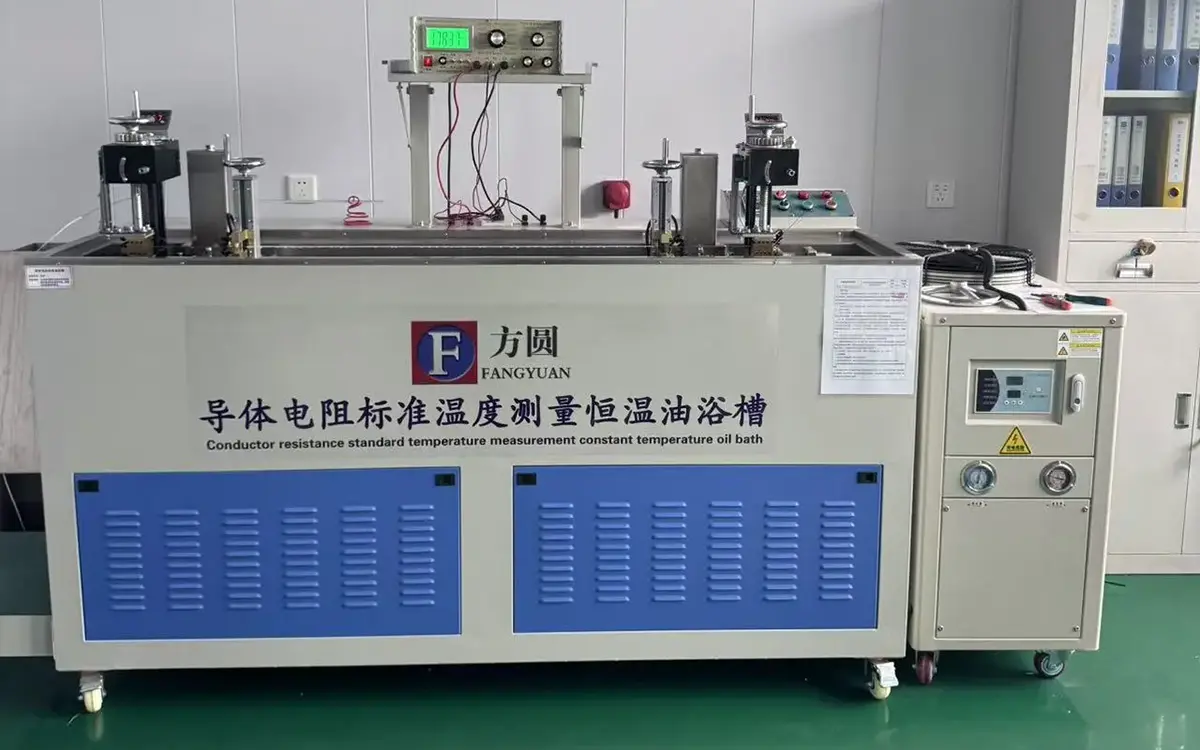

XLPE-isolatie scheidt de geleider van de buitenste beschermlagen en zorgt voor elektrische isolatie tijdens normaal bedrijf. De inspectie van de afgewerkte kabel kan controles van de afmetingen, de weerstand van de geleider, isolatiegerelateerde tests en spanningsbestendigheidstests omvatten volgens de bestelde specificatie en toepasselijke testvereisten.

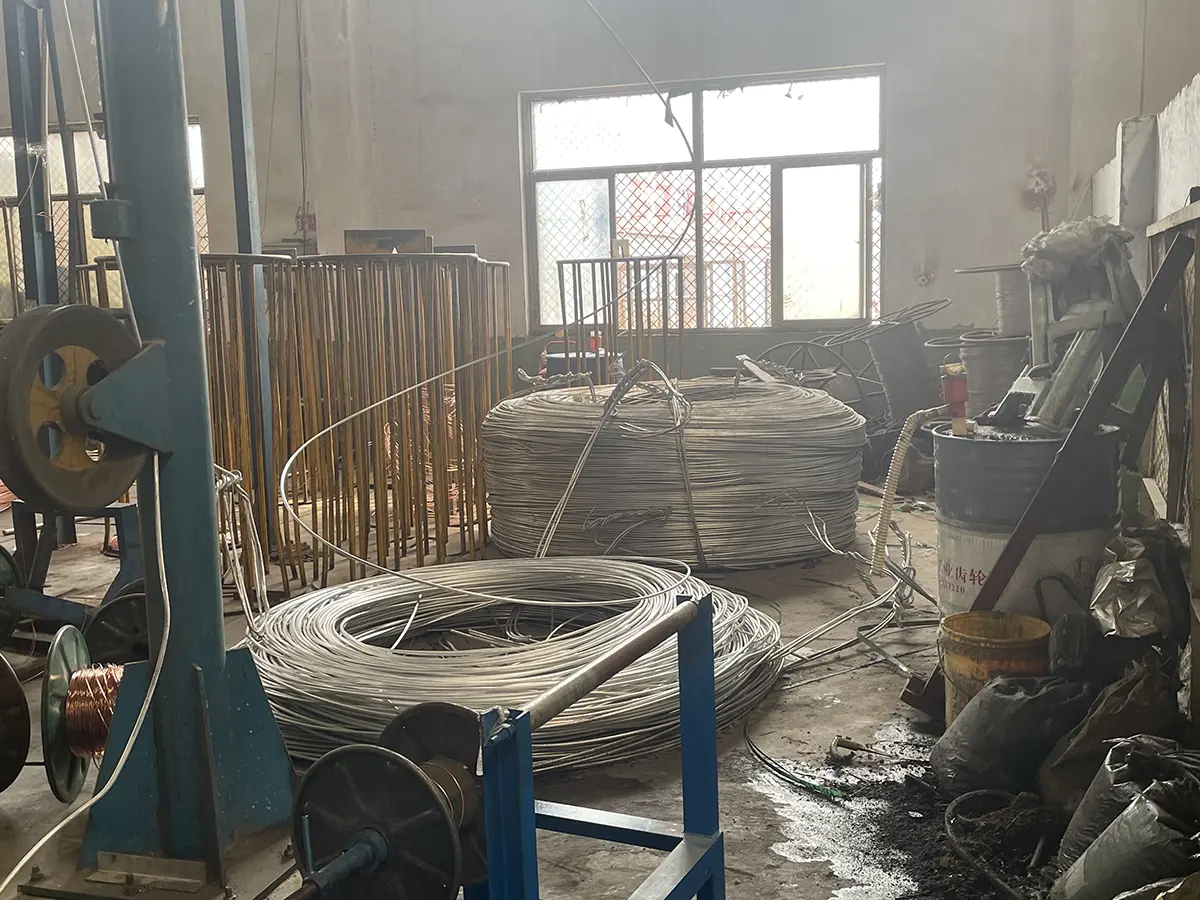

Aluminium geleidermateriaal moet vóór de kabelproductie worden gecontroleerd op de vereiste elektrische en dimensionale eigenschappen. Productiegegevens en testresultaten van afgewerkte kabels vormen de basis voor batchtraceerbaarheid. Indien vereist door een projectcontract, kan fabrieksinspectie of monsterneming door derden worden geregeld volgens een overeengekomen inspectieomvang.
Bij de kabelkeuze moet rekening worden gehouden met de belastingsstroom, installatiemethode, omgevingstemperatuur, kabelgroepering, spanningsval en kortsluiting. De capaciteitswaarden in de tabel zijn referentiegegevens voor de vermelde configuraties; de uiteindelijke geleidermaat moet worden bevestigd met behulp van de berekeningsmethode en correctiefactoren vereist door de projectnorm.
Voor kabels met PVC-isolatie, PVC-mantel of halogeenvrije vlamvertragende mantel mag de omgevingstemperatuur van de installatie niet lager zijn dan 0 ℃. Installatie bij lage temperaturen mag alleen worden uitgevoerd als de kabelconstructie en installatieprocedure dit toelaten.
|
Item |
Eenaderige kabel |
|
Meeraderige kabel |
|
|
|
Niet-gepantserd |
Gepantserd |
Niet-gepantserd |
Gepantserd |
|
Minimale buigradius tijdens installatie |
20D |
15D |
15D |
12D |
|
Minimale buigradius in de buurt van aansluitdozen en terminals (buigen moet zorgvuldig worden gecontroleerd, bijvoorbeeld door geleideplaten te vormen) |
15D |
12D |
12D |
10D |
Nadat het leggen van de kabels is voltooid, moet gedurende 15 minuten een spanningsbestendigheidstest worden uitgevoerd bij een testspanning van 3,5 kV.
De aluminium XLPE FR brandwerende laagspanningsstroomkabel kan worden overwogen voor brandveilige stroomdistributie op laagspanning in ziekenhuizen, scholen, commerciële gebouwen, industriële faciliteiten, gemeentelijke leidingnetwerken en soortgelijke projecten. De selectie moet gebaseerd zijn op de vereiste belasting, spanning, installatiemethode, omgevingsomstandigheden en brandprestatie-eisen.
Geschikt voor laagspanningsstroomcircuits geïnstalleerd in kabelgoten binnenshuis waar brandprestatie-eisen deel uitmaken van de projectspecificatie. Tijdens de installatie moet rekening worden gehouden met de afstand tussen de kabelsteunen, de groepering en de warmteafvoer.
De kabel kan worden gebruikt voor installatie boven het hoofd en voor kabelgoten wanneer de mantelconstructie en de omgevingsomstandigheden geschikt zijn. UV-blootstelling, vocht, temperatuurveranderingen en mechanische bescherming moeten vóór installatie worden geëvalueerd.
Lichte directe ingraving kan worden overwogen als de kabelconstructie en projectvereisten dit toelaten. Bodemomstandigheden, vocht, corrosie, ingraafdiepte en mechanische bescherming moeten worden geëvalueerd voordat de installatiemethode wordt bevestigd.
Langdurige onderdompeling onder water is verboden. Voor locaties met voortdurende blootstelling aan water, ernstige chemische verontreiniging, uitzonderlijke mechanische belasting of andere speciale omstandigheden moet een kabelconstructie worden gekozen die speciaal voor die omstandigheden is ontworpen.
Qiancheng houdt productie- en inspectiegegevens bij voor de productie van kabels en het testen van eindproducten. Afhankelijk van de productconfiguratie en projectvereisten kan de documentatie productspecificaties, fabriekstestrecords, spanningsbestendigheidstestresultaten, brandtestrapporten en informatie over de traceerbaarheid van batches omvatten.
Voor exportprojecten kunnen klanten vooraf de vereiste geleidergrootte, kabellengte, installatiemethode, brandprestatie-eisen en toepasselijke normen doorgeven. Deze informatie helpt bij het bepalen van de juiste kabelconstructie en documentatiepakket vóór productie.
Fabrieksbezoeken van klanten, overeengekomen inspectieprocedures en onafhankelijke monsternames door derden kunnen worden geregeld wanneer dit contractueel vereist. Lengtesnijden en oppervlaktemarkering kunnen ook worden besproken volgens de bestelspecificatie.
A: Aluminium vermindert de massa van de geleider in vergelijking met koper onder vergelijkbare elektrische ontwerpomstandigheden. Het werkelijke verschil in kabelgewicht en -kosten is afhankelijk van de geleidergrootte, kabelconstructie, installatiemethode en projectvereisten. De afmetingen van geleiders mogen niet alleen op gewicht worden gebaseerd.
A: De micalaag fungeert als een brandwerende barrière rond de geleider. Bij een gekwalificeerde brandtest helpt het de elektrische isolatie en circuitintegriteit gedurende de gespecificeerde testduur te behouden. De geverifieerde prestaties moeten uit het relevante testrapport worden gehaald.
A: XLPE wordt doorgaans gekozen als een hogere bedrijfstemperatuur en weerstand tegen thermische veroudering vereist zijn. Het geschikte isolatiesysteem is nog steeds afhankelijk van het spanningsniveau, de omgevingsomstandigheden, de installatiemethode en de toepasselijke norm.
A: Bij de selectie moet rekening worden gehouden met de belastingsstroom, installatiemethode, omgevingstemperatuur, groepering, spanningsval en kortsluiting. De in de specificatietabel weergegeven capaciteitswaarden moeten samen met de toepasselijke ontwerpberekenings- en correctiefactoren worden gebruikt.
A: Tijdens de installatie is de minimale buigradius 20D voor niet-gepantserde eenaderige kabel, 15D voor gepantserde eenaderige kabel, 15D voor niet-gepantserde meeraderige kabel en 12D voor gepantserde meeraderige kabel. In de buurt van aansluitdozen en klemmen zijn de opgegeven waarden respectievelijk 15D, 12D, 12D en 10D.
A: Volgens de meegeleverde installatievereisten moet een spanningsbestendigheidstest worden uitgevoerd na 15 minuten leggen bij 3,5 kV. De daadwerkelijke testprocedure moet de toepasselijke projectspecificatie en veiligheidseisen volgen.
A: Installatie boven het hoofd, installatie in kabelgoten en lichte directe ingraving kunnen worden overwogen als de omgevings- en installatieomstandigheden geschikt zijn. Langdurige onderdompeling onder water is verboden. UV-blootstelling, vocht, bodemgesteldheid en mechanische bescherming moeten vóór installatie worden geëvalueerd.
A: Afhankelijk van de productconfiguratie en het contract kunnen de beschikbare documenten productspecificaties, fabriekstestrapporten, spanningsbestendigheidstestresultaten, brandtestrapporten en batchtraceerbaarheidsrecords omvatten. De vereiste documentatie moet vóór productie worden bevestigd.
