Aluminium XLPE brandwerende stroomkabel maakt gebruik van een aluminium geleider, XLPE-isolatie, een brandwerende mica-laag en een beschermende PVC-mantel voor laagspanningsstroomcircuits met gedefinieerde brandcontinuïteitseisen. De constructie kan worden gespecificeerd voor gebouwdistributie, buitenroutes, kabelgoten en andere installaties waarbij zowel elektrische prestaties als brandprestaties in aanmerking moeten worden genomen.
Het productassortiment omvat nominale aderdoorsneden van 1,5 mm² tot 1000 mm². De onderstaande technische tabel geeft de overeenkomstige isolatie- en manteldikte, geschatte buitendiameter, DC-weerstand van de geleider, testspanning en referentie-ampaciteitswaarden voor installatie in lucht en direct begraven grond.
|
Nominale doorsnede (mm²) |
Isolatie dikte (mm) |
Dikte van de mantel (mm) |
Geschatte buitendiameter van de kabel (mm) |
Geleider DC-weerstand (Ω/km)Al |
Testspanning (kV/5min) |
Capaciteit in lucht (A) (A)-Al |
Capaciteit in direct begraven grond (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
De kabel maakt gebruik van verschillende functionele lagen, waarbij elke laag een ander elektrisch of milieudoel dient. De geleider voert stroom tijdens normaal bedrijf, XLPE zorgt voor elektrische isolatie, de micalaag wordt gebruikt voor brandwerendheid en de PVC-mantel biedt externe mechanische en omgevingsbescherming. Deze functies moeten samen worden overwogen wanneer de kabel wordt geselecteerd voor een specifieke installatie.
De geleider is gemaakt van aluminium en is verkrijgbaar in een breed scala aan nominale doorsneden. Vergeleken met koper heeft aluminium een lagere dichtheid, wat het kabelgewicht kan verminderen en het hanteren op langere kabelroutes kan vereenvoudigen. Omdat de elektrische weerstand en afsluitkarakteristieken verschillen van die van koper, moeten de afmetingen van de geleider, de toegestane spanningsval en de aansluitmethode worden gecontroleerd tijdens de kabelkeuze.

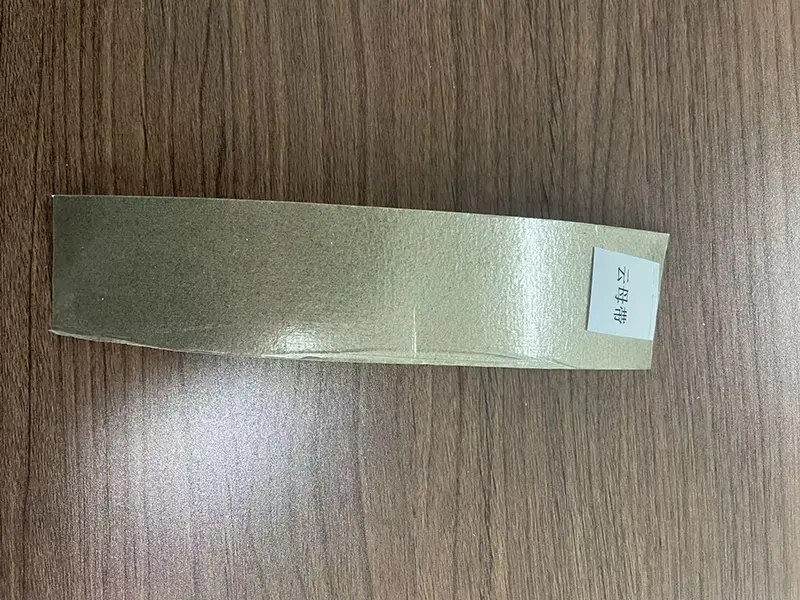

De micatape vormt het brandwerende deel van de kabelconstructie. Onder de gespecificeerde brandtestomstandigheden vormt het anorganische micamateriaal een hittebestendige barrière rond de geleider en helpt het de elektrische isolatie te behouden wanneer de buitenste polymere materialen worden blootgesteld aan hoge temperaturen. De daadwerkelijke brandveiligheidsprestaties moeten worden geverifieerd aan de hand van het toepasselijke producttestrapport en de toepasselijke testmethode.
XLPE, of vernet polyethyleen, wordt gebruikt als primaire isolatie rond de geleider. De meegeleverde productspecificatie geeft een maximale bedrijfstemperatuur van de geleider op lange termijn aan van 90 °C. XLPE wordt doorgaans gekozen voor stroomkabels waarbij een hogere bedrijfstemperatuur en weerstand tegen thermische veroudering vereist zijn in vergelijking met conventionele PVC-isolatie.
De buitenste PVC-mantel beschermt de interne kabellagen tijdens transport, plaatsing en normaal gebruik. Voor buitentoepassingen moet de formulering van de mantel worden afgestemd op de vereiste UV-, vocht- en omgevingsblootstelling. Bij ondergrondse installatie moet ook rekening worden gehouden met de bodemgesteldheid, mechanische bescherming en blootstelling aan water, in plaats van aan te nemen dat alle begraafomgevingen gelijkwaardig zijn.
Voor brandgerelateerde stroomcircuits zijn de relevante prestaties niet beperkt tot vlamvoortplanting. Een brandwerende kabel wordt beoordeeld op basis van de vraag of het circuit de elektrische continuïteit kan behouden onder een gedefinieerde brandtest. Normale elektrische eigenschappen, isolatieprestaties, geleiderweerstand en installatieomstandigheden blijven belangrijk tijdens het dagelijkse gebruik.
De meegeleverde productinformatie specificeert een brandwerendheidstest van 750 °C gedurende 90 minuten. Dit moet worden beschouwd als een productspecifieke testvoorwaarde en niet als een universele voorspelling van het kabelgedrag bij elke brand. Wanneer de kabel wordt ingediend voor een bouwproject, moeten het bijbehorende brandtestrapport, de testmethode en de vereiste circuitintegriteitsduur worden gecontroleerd aan de hand van de projectspecificatie.
De technische tabel vermeldt de DC-weerstandswaarden voor de toepasselijke aluminium geleiderformaten en geeft afzonderlijke capaciteitscijfers voor installatie in lucht en direct ingegraven grond. Deze waarden moeten worden geïnterpreteerd in samenhang met de omgevingstemperatuur, kabelgroepering, thermische omstandigheden in de bodem, installatiediepte, routelengte en toelaatbare spanningsval.
De vermelde testspanning bedraagt 3,5 kV gedurende 5 minuten volgens de meegeleverde productgegevens. Weerstandsspanningstesten zorgen voor een gedefinieerde controle van het kabelisolatiesysteem. De toepasselijke productiestandaard en projecttestvereisten moeten worden bevestigd vóór definitieve goedkeuring.
Kabelselectie moet beginnen met de elektrische belasting en installatieomgeving en niet alleen met de nominale geleiderafmetingen. Voor nood- of brandgerelateerde circuits moeten ook de vereiste brandwerendheidsduur en de toepasselijke gebouw- of elektrische vereisten worden vastgesteld voordat er wordt besteld.
De doorsnede van de geleider moet worden gecontroleerd op basis van bedrijfsstroom, spanningsval, trajectlengte en installatieomstandigheden. Voor langere routes kan de spanningsval de vereiste geleidergrootte bepalen, zelfs als de berekende capaciteit voldoende is. De waarden in de technische tabel zijn productreferentiegegevens en moeten worden gebruikt met de toepasselijke kabelmaatmethode.
Bij installatie in kabelgoten, schachten of soortgelijke routes moet rekening worden gehouden met de kabelafstand, buigradius, omgevingstemperatuur en mechanische bescherming. Tijdens het trekken moet de kabel worden beschermd tegen scherpe randen en overmatige mechanische krachten die de mantel of de interne brandwerende lagen kunnen beschadigen.
Voor bovengrondse routes buiten moet de hoes geschikt zijn voor de verwachte UV-blootstelling en weersomstandigheden. Tijdens de installatie moet rekening worden gehouden met de steunafstand, het kabelgewicht, de mechanische belasting en de omgevingstemperatuur. Extra bescherming kan nodig zijn als de kabel wordt blootgesteld aan mechanische schokken of andere locatiespecifieke gevaren.
Waar directe begraving is toegestaan door de kabelconstructie en de projectspecificatie, moeten de sleufdiepte, de thermische eigenschappen van de bodem, de drainage, de kabelafstand en de mechanische bescherming worden beoordeeld. De direct begraven capaciteitscijfers in de tabel zijn referentiewaarden en mogen een projectspecifieke kabelberekening niet vervangen.
Voor aluminium geleiders zijn aansluitklemmen, kabelschoenen of connectoren nodig die geschikt zijn voor aluminium geleiders en de gespecificeerde elektrische belasting. Correct strippen, adervoorbereiding, compressie en gewrichtsbescherming zijn belangrijk omdat een slecht voorbereide verbinding de contactweerstand kan verhogen en plaatselijke verwarming kan veroorzaken. De afsluitmethode moet voldoen aan de installatievereisten van de fabrikant van de connector.
Aluminium XLPE brandwerende stroomkabel kan worden overwogen voor laagspanningscircuits waarbij voortdurende elektrische werking tijdens een gedefinieerde brandconditie deel uitmaakt van de projectvereiste. Typische toepassingen zijn onder meer de distributie van noodstroomvoorziening, geselecteerde brandgerelateerde belastingen, openbare gebouwen, industriële faciliteiten en ondergrondse distributieroutes.
Toepassingen kunnen aangewezen noodstroomcircuits, brandbluspompen, noodverlichting en andere belastingen zijn die worden geïdentificeerd door het elektrische en brandbeveiligingsontwerp. De vereiste brandwerendheidsduur moet worden bevestigd vanuit de projectspecificatie en niet alleen worden geselecteerd uit de productnaam.
Ziekenhuizen, scholen, winkelcentra, kantoorgebouwen en andere openbare voorzieningen kunnen circuits bevatten die gedefinieerde brandprestatiekenmerken vereisen. Het kabeltype, de afmeting van de geleider en de brandklasse moeten worden gekozen in overeenstemming met het elektrische ontwerp van het gebouw, de evacuatiestrategie en de toepasselijke lokale regelgeving.
De aluminium geleideroptie kan worden overwogen voor langere laagspanningsdistributieroutes in industriële faciliteiten, gemeentelijke projecten en andere installaties waarbij het geleidergewicht een technische overweging is. Belastingsstroom, spanningsval, routeomstandigheden en installatiemethode moeten worden gecontroleerd voordat de kabel wordt gespecificeerd.
De grotere geleidermaten in de producttabel kunnen als referentie worden gebruikt bij het evalueren van ondergrondse distributieroutes. Kabelgoten en ondergrondse installaties vereisen aandacht voor de bodemgesteldheid, drainage, mechanische bescherming en thermische dissipatie. Zonder specifieke productgoedkeuring mag niet worden aangenomen dat langdurige onderdompeling in water aanvaardbaar is.
Qiancheng Cable vervaardigt de kabel via zijn eigen productiefaciliteiten en beschikt over testmogelijkheden voor productinspectie. Relevante productiefasen zijn onder meer de verwerking van geleiders, de extrusie van de isolatie, het aanbrengen van de brandwerende laag en de extrusie van de buitenmantel. Productie- en inspectiegegevens kunnen ondersteunende informatie bieden voor batchidentificatie en productverificatie.

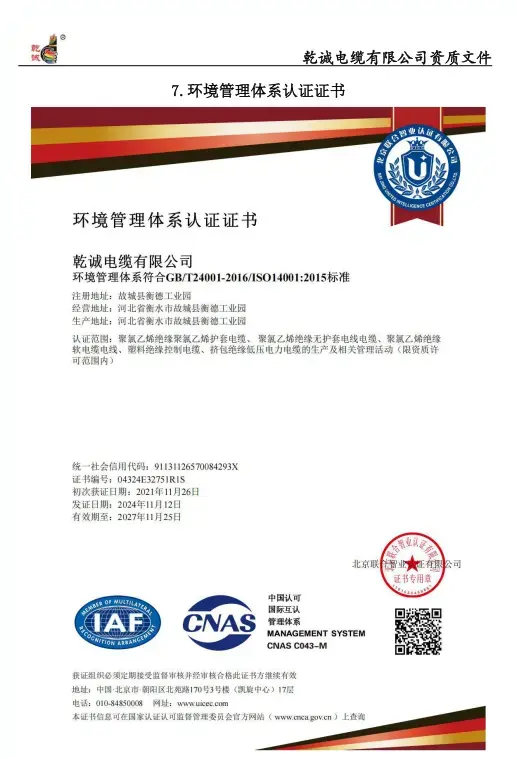

De beschikbare bedrijfsdocumentatie omvat ISO 9001-kwaliteitsmanagement, ISO 14001-milieumanagement en ISO 45001-certificeringen voor gezondheid en veiligheid op het werk, samen met de relevante productiekwalificaties. Productspecifieke brandtestrapporten en elektrische testrapporten moeten worden beoordeeld in overeenstemming met de vereisten van het beoogde project.
De toepasselijke norm is afhankelijk van de kabelconstructie, de nominale spanning, de eisen inzake brandprestaties en de markt van bestemming. De meegeleverde productinformatie verwijst naar GB/T 12706 voor de constructie van stroomkabels, GB/T 19216 voor brandwerendheidstests, IEC 60502-1 voor laagspanningsstroomkabels en IEC 60331 voor het testen van circuitintegriteit. De exacte standaardeditie en testconfiguratie moeten voor het specifieke product worden bevestigd voordat het ter goedkeuring wordt voorgelegd.
Voor exportprojecten kunnen aanvullende eisen gelden, afhankelijk van het land van bestemming en de projectspecificatie. Waar nodig kunnen de productie en het testen worden geregeld volgens de toepasselijke regionale vereisten, waarbij de relevante technische documenten en conformiteitsdocumentatie vóór verzending worden beoordeeld.
Voor een offerte of technische beoordeling is het nuttig om de vereiste geleiderdoorsnede, bedrijfsspanning, geschatte belastingsstroom, kabellengte, installatiemethode, omgevings- of bodemgesteldheid, kabelgroepering en toelaatbare spanningsval op te geven. Voor brandgerelateerde circuits moeten ook de vereiste brandtesttemperatuur, duur en toepasselijke testnorm worden vermeld.
Wanneer projectgoedkeuring vereist is, kan de koper de productspecificatie, technische gegevens, elektrische testrapporten, brandtestdocumentatie en bedrijfskwalificatiecertificaten opvragen die van toepassing zijn op de geleverde kabel. Het beoordelen van deze documenten vóór de productie zorgt ervoor dat de geselecteerde constructie overeenkomt met de projectvereisten.
Bij vlamvertraging gaat het vooral om het beperken van de vlamverspreiding langs de kabel. Brandwerendheid betreft het vermogen van de gespecificeerde kabelconstructie om de integriteit van het elektrische circuit gedurende een bepaalde periode onder een gedefinieerde brandtest te behouden. De twee eigenschappen mogen niet als onderling uitwisselbaar worden beschouwd.
De meegeleverde productinformatie specificeert een brandtest bij 750 °C gedurende 90 minuten. Dit is een gedefinieerde testvoorwaarde voor de gespecificeerde kabelconstructie. Het toepasselijke testrapport moet worden gecontroleerd om de testmethode, kabelconfiguratie en circuitintegriteitsvereisten te bevestigen voordat het project wordt goedgekeurd.
Aluminium heeft een lagere dichtheid dan koper, wat het gewicht van de kabel kan verminderen en nuttig kan zijn op langere routes of waar installatiewerkzaamheden een overweging zijn. De hogere elektrische weerstand betekent dat bij berekeningen van de geleiderafmetingen en spanningsval rekening moet worden gehouden met de eigenschappen van aluminium.
Het product kan worden overwogen voor bovengrondse routes, kabelgleuven en gespecificeerde directe ingraafinstallaties waar de kabelconstructie en projectvereisten deze methoden toelaten. Blootstelling aan UV, bodemgesteldheid, drainage, mechanische bescherming en thermische dissipatie moeten worden geëvalueerd voor de daadwerkelijke installatie.
Gebruik klemmen, kabelschoenen of connectoren die zijn goedgekeurd voor aluminium geleiders en geschikt zijn voor de bedrijfsbelasting. Een goede stripping, voorbereiding, compressie en gewrichtsbescherming zijn belangrijk om de contactweerstand en plaatselijke verwarming onder controle te houden.
Afhankelijk van de productspecificatie en projectvereisten kunnen technische gegevens, elektrische testrapporten, brandtestdocumentatie en bedrijfskwalificatiecertificaten ter beoordeling worden verstrekt. De toepasselijke documenten moeten overeenkomen met de daadwerkelijke kabelconstructie en de vereiste testnorm.
