Voor laagspanningscircuits die tijdens een bepaalde brandblootstelling onder spanning moeten blijven, combineert de brandwerende stroomkabel van aluminium PVC een aluminium geleider met elektrische isolatie, een speciale brandwerende laag en een PVC-beschermende mantel. Het is bedoeld voor noodstroomdistributie en andere circuits met gedefinieerde brandcontinuïteitseisen.
Het assortiment omvat geleiderafmetingen van 1,5 mm² tot 1000 mm², met elektrische gegevens voor geleiderweerstand, weerstand tegen spanning en stroomsterkte onder verschillende installatieomstandigheden. De uiteindelijke kabelkeuze is afhankelijk van de circuitbelasting, routelengte, installatiemethode, toelaatbare spanningsval en toepasselijke brandveiligheidseisen.
|
Nominale doorsnede (mm²) |
Isolatie dikte (mm) |
Dikte van de mantel (mm) |
Geschatte buitendiameter van de kabel (mm) |
Geleider DC-weerstand (Ω/km)Al |
Testspanning (kV/5min) |
Capaciteit in lucht (A) (A)-Al |
Capaciteit in direct begraven grond (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

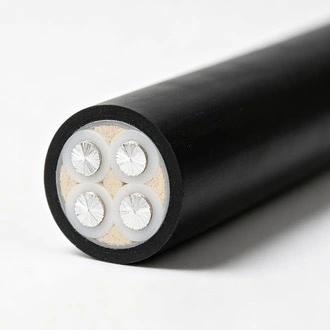

De kabel is opgebouwd rond vier functionele lagen die samenwerken tijdens normaal bedrijf en onder de gespecificeerde brandtestomstandigheden. De aluminium geleider draagt de elektrische belasting, terwijl de isolatie voor elektrische scheiding zorgt. Een speciale brandwerende laag helpt het circuit te beschermen bij blootstelling aan hoge temperaturen, en de PVC-mantel vormt het buitenste beschermende oppervlak.
Als stroomvoerende geleider wordt aluminium gebruikt. De lagere dichtheid ervan in vergelijking met koper kan relevant zijn voor het gewicht en de handling van de kabel, vooral op lange kabelroutes. Aluminium geleiders vereisen echter geschikte afmetingen en compatibele afsluitcomponenten. Voordat u de doorsnede van de geleider selecteert, moet rekening worden gehouden met de huidige capaciteit, het spanningsverlies en de installatieomstandigheden.
De brandwerende laag is bedoeld om thermische bescherming te bieden aan de elektrische kern tijdens de gespecificeerde blootstelling aan brand. De functie ervan moet worden onderscheiden van vlamvertraging: vlamvertragende materialen zijn in de eerste plaats bedoeld om de verspreiding van vlammen te beperken, terwijl brandbestendige kabelconstructies worden geëvalueerd om de werking van het circuit onder gedefinieerde brandtestomstandigheden te behouden.
De isolatie zorgt voor de vereiste elektrische scheiding rond de geleider, terwijl de PVC-mantel de afgewerkte kabel beschermt tegen normaal extern contact tijdens hantering en installatie. De isolatie- en manteldikten in de tabel variëren afhankelijk van de geleidergrootte en maken deel uit van de dimensionale specificatie van de kabel.
Voor brandgerelateerde stroomcircuits kunnen de kabelprestaties niet alleen op basis van de vlambestendigheid worden beoordeeld. Elektrische continuïteit, isolatieconditie, geleiderweerstand en de toepasselijke brandtestomstandigheden moeten allemaal samen in overweging worden genomen. De meegeleverde productgegevens specificeren een testspanning van 3,5 kV/5 min en bieden afzonderlijke stroomvoerende waarden voor installatie in lucht en direct begraven grond.
De meegeleverde productinformatie specificeert een brandwerendheidsprestatie van 90 minuten onder een testomstandigheid van 750 °C. Deze waarde moet worden gezien als een testresultaat dat verband houdt met de gespecificeerde kabelconstructie en testmethode, en niet als een universele verklaring dat de kabel bij elke echte brand even lang stroom zal behouden. Projectgoedkeuring moet gebaseerd zijn op het toepasselijke testrapport en lokale brandveiligheidseisen.
De DC-weerstand van de geleider staat vermeld in de technische tabel voor de toepasselijke aluminium geleiderafmetingen. De capaciteitscijfers worden afzonderlijk verstrekt voor installatie in lucht en direct begraven grond, omdat de warmtedissipatie verandert met de installatieomstandigheden. Bij de feitelijke kabelafmetingen moet mogelijk ook rekening worden gehouden met de omgevingstemperatuur, kabelgroepering, begraafomstandigheden, routelengte en toelaatbare spanningsval.
De vermelde 3,5 kV/5 min-waarde vertegenwoordigt de gespecificeerde testspanning en duur in de meegeleverde productgegevens. Weerstandsspanningstesten worden gebruikt om het isolatiesysteem onder de gedefinieerde testomstandigheden te controleren. Productdocumentatie en de toepasselijke productienorm moeten worden beoordeeld wanneer de kabel wordt ingediend voor projectgoedkeuring.
Kabelselectie moet beginnen met de elektrische belasting en vervolgens worden vergeleken met de daadwerkelijke installatieomgeving. Voor nood- en brandgerelateerde circuits moeten ook de vereiste brandwerendheidsduur en toepasselijke constructie-eisen worden geïdentificeerd voordat de kabel wordt besteld.
De nominale doorsnede moet worden gekozen op basis van de bedrijfsstroom, de spanningsval en de installatieomstandigheden. Voor circuits over lange afstanden kan spanningsval een belangrijke maatfactor worden, zelfs als de stroomvoerende capaciteit van de geleider voldoende is. De uiteindelijke selectie moet daarom gebaseerd zijn op het volledige circuitontwerp en niet alleen op de capaciteit.
Bij installatie in kabelgoten of andere open routes kunnen warmteafvoer, kabelafstand, omgevingstemperatuur en het aantal geladen kabels de toegestane stroom beïnvloeden. De luchtcapaciteitswaarden in de tabel bieden productreferentiegegevens en moeten samen met de relevante installatienorm worden toegepast.
Bij directe ingraving of ondergrondse installatie van kabelgoten moet rekening worden gehouden met de thermische omstandigheden van de bodem, de ingraafdiepte, de kabelafstand, drainage en mechanische bescherming. De direct ingegraven capaciteitswaarden in de tabel zijn installatiespecifieke referentiewaarden en mogen niet worden behandeld als vervanging voor projectspecifieke kabelberekeningen.
Aluminium geleiders moeten worden aangesloten met behulp van klemmen, kabelschoenen of connectoren die geschikt zijn voor aluminium geleiders en de gespecificeerde elektrische belasting. Een juiste voorbereiding en compressie van de aders zijn belangrijk bij de verbinding, omdat een onjuist voorbereide aansluiting extra contactweerstand en plaatselijke verwarming kan veroorzaken.
Aluminium PVC brandwerende stroomkabel kan worden gespecificeerd voor laagspanningsdistributiecircuits waarbij voortdurende elektrische dienstverlening tijdens een gedefinieerde brandconditie deel uitmaakt van de projectvereiste. Typische toepassingen zijn onder meer geselecteerde noodstroomcircuits, brandgerelateerde elektrische belastingen, openbare gebouwen, industriële faciliteiten en ondergrondse distributieroutes.
De kabel kan worden gebruikt voor aangewezen noodstroomcircuits waarbij het kabelsysteem nodig is om het circuit gedurende een bepaalde periode te laten functioneren tijdens blootstelling aan brand. Het vereiste brandwerendheidsniveau moet worden bevestigd op basis van het projectontwerp en de toepasselijke lokale regelgeving.
Toepassingen kunnen geselecteerde stroomcircuits omvatten in ziekenhuizen, scholen, commerciële gebouwen en andere faciliteiten waar elektrische noodsystemen zijn geïnstalleerd. Of een bepaalde kabelconstructie vereist is, hangt af van het gebouwontwerp, de brandstrategie en de toepasselijke elektrische en brandvoorschriften.
In fabrieken en industriële faciliteiten kan de kabel worden overwogen voor nooddistributie, brandgerelateerde apparatuur en andere laagspanningscircuits waar een aluminium geleider en gedefinieerde eisen inzake brandprestaties zijn gespecificeerd. De kabelgrootte moet worden afgestemd op de elektrische belasting en de installatieroute.
Voor ondergrondse distributieroutes en kabelgoten waar het installatieontwerp deze kabelconstructie toelaat, kunnen de beschikbare grotere geleidermaten worden overwogen. Begraafomstandigheden, mechanische bescherming en thermische dissipatie moeten vóór installatie worden gecontroleerd.

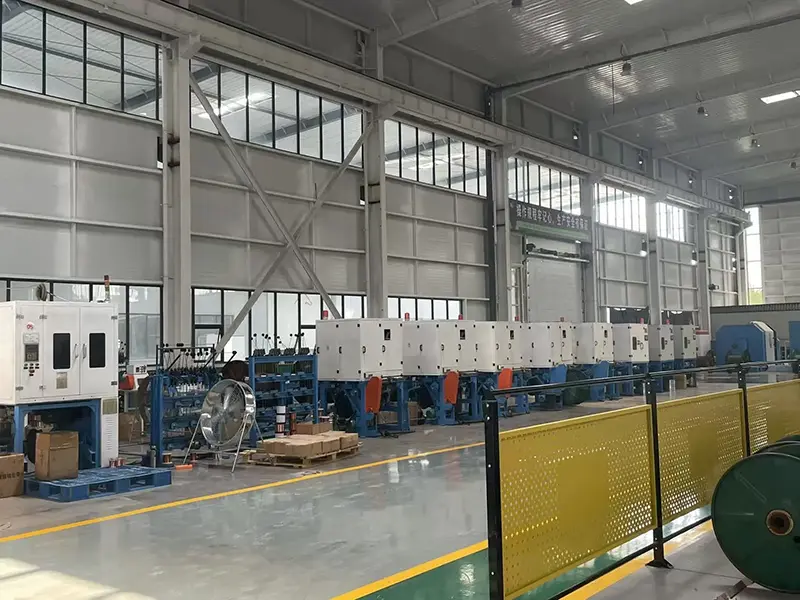

Qiancheng Cable exploiteert zijn eigen kabelproductieworkshops en testfaciliteiten. Het productieproces omvat de verwerking van geleiders, de extrusie van de isolatie, het aanbrengen van de brandwerende laag en de extrusie van de buitenmantel. Relevante productie- en inspectiegegevens vormen een basis voor het controleren van de afmetingen en elektrische kenmerken van afgewerkte kabels.

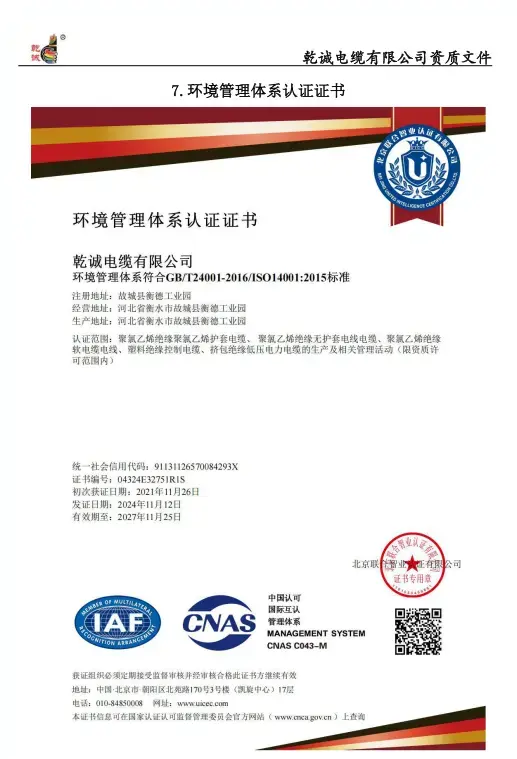

Qiancheng Cable beschikt over een nationale licentie voor industriële kabelproductie, samen met ISO9001-kwaliteitsbeheer, ISO14001-milieubeheer en ISO45001-certificeringen voor gezondheid en veiligheid op het werk. Deze documenten geven informatie over de productie- en managementsystemen van het bedrijf en kunnen worden beoordeeld tijdens de leverancierskwalificatie.
Bij projectinkoop moet de kabel worden gecontroleerd aan de hand van de daadwerkelijke elektrische en brandveiligheidsspecificaties, in plaats van alleen op productnaam te selecteren. De volgende informatie is nuttig bij het aanvragen van een offerte of technische indiening: vereiste geleiderdoorsnede, bedrijfsspanning, belastingsstroom, kabellengte, installatiemethode, omgevings- of bodemgesteldheid, kabelgroepering, toelaatbare spanningsval en vereiste brandtestconditie.
Wanneer de kabel wordt aangeboden voor een bouwproject, kan de koper ook de toepasselijke technische gegevens, testdocumentatie en kwalificatiecertificaten ter beoordeling opvragen. Hierdoor kunnen de geselecteerde constructie- en testeisen vóór productie en installatie worden gecontroleerd.
Brandwerendheid heeft betrekking op het vermogen van een kabelcircuit om gedurende een bepaalde periode te blijven werken onder gedefinieerde brandtestomstandigheden. Bij vlamvertraging gaat het vooral om het beperken van de vlamverspreiding langs de kabel. Een kabel kan vlamvertragende eigenschappen hebben zonder geclassificeerd te zijn voor dezelfde brandwerendheidsprestaties.
Aluminium biedt een geleideroptie met een lagere dichtheid voor laagspanningsstroomdistributie. Dit kan relevant zijn als het gewicht en de hantering van de kabel overwegingen zijn. Omdat aluminium andere elektrische en aansluitkarakteristieken heeft dan koper, moeten de afmetingen van de geleiders en de afsluitcomponenten dienovereenkomstig worden gekozen.
De meegeleverde productinformatie specificeert 90 minuten onder een testomstandigheid van 750 °C. Dit heeft betrekking op de gedefinieerde testomstandigheden voor de gespecificeerde kabelconstructie. Het mag niet worden geïnterpreteerd als een garantie voor identieke circuitprestaties bij elke echte brand, omdat de werkelijke resultaten afhankelijk zijn van de installatie, de blootstelling aan brand en de toepasselijke testmethode.
Bij de selectie moet rekening worden gehouden met de belastingsstroom, spanningsval, kabellengte, installatiemethode, omgevingsomstandigheden, kabelgroepering en het vereiste brandprestatieniveau. De in de tabel genoemde capaciteitswaarden bieden referentiegegevens voor installatie in lucht en direct begraven grond.
De productgegevens omvatten capaciteitswaarden voor direct begraven grond. De daadwerkelijke geschiktheid moet nog steeds worden bevestigd op basis van de kabelconstructie, ingravingsomstandigheden, mechanische bescherming, thermische eigenschappen van de bodem en toepasselijke installatievereisten.
De klem of connector moet geschikt zijn voor aluminium geleiders en de gespecificeerde belasting. Een goede voorbereiding en compressie van de geleiders zijn belangrijk om een betrouwbare elektrische verbinding te behouden en overmatige contactweerstand of plaatselijke verwarming te voorkomen.
Afhankelijk van de projectvereisten kunnen technische gegevens, producttestdocumentatie en bedrijfskwalificatiecertificaten worden verstrekt voor leveranciers- en productevaluatie. Voor brandgerelateerde toepassingen moet vóór goedkeuring de relevante brandtestdocumentatie samen met de projectspecificatie worden beoordeeld.
